Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (07-) | — | 2007, 2008 |
| V70 (08-) | — | 2008 |
| XC70 (08-) | — | 2008 |
Датчик давления и температуры масла
Общая информация
Тип
Датчик давления масла: линейный пьезорезистивный датчик давления, соединение перемычкой.Датчик температуры масла: температурнозависимый резистор (термистор) типа отрицательного температурного коэффициента (NTC).Датчики встроены в один и тот же компонент.
характеристика
Датчик давления масла: -Датчик температуры масла: сопротивление между выводом #1 и #4 должно быть 5.7 кОм при +20 °С. Сопротивление падает при повышении температуры.
Вывод
| Концевой разъем | Подключение модуля управления | Тип сигнала |
|---|---|---|
| #1 | #C3:1 | Сигнал, температура масла |
| #2 | #C3:2 | Электропитание, +5 В (общее) |
| #3 | #C3:3 | Сигнал, давление масла |
| #4 | #C3:4 | Заземление |
Проверьте
Условия (если не указано иное):
- Показания снимаются на незакрепленном компоненте.
Датчик давления масла:
Подключите постоянный ток напряжением 5 В между штырьковым выводом #2 и # 4 датчика. Снимите показания между #3 и #4. Значение должно быть равно 0.25 - 0.50 В.
Датчик температуры масла:
Измерьте сопротивление между штырьковым выводом #1 и #4. Должно быть получено следующее значение:R = приблизительно 7.0 кОм при +15 °С.R = приблизительно 5.7 кОм при +20 °С.R = приблизительно 4.7 кОм при +25 °С.R = приблизительно 3.9 кОм при +30 °С.R = приблизительно 3.2 кОм при +35 °С.
Электрический питающий насос
Общая информация
Тип
Электрический питающий насос состоит из электродвигателя, управляемого сигналом широтно-импульсной модуляции (PWM), и зубчатого насоса.
характеристика
Сопротивление между выводом #1 и #2 должно быть приблизительно 3 - 5 Ом при +20 °С.
Другая информация
Отсутствует.

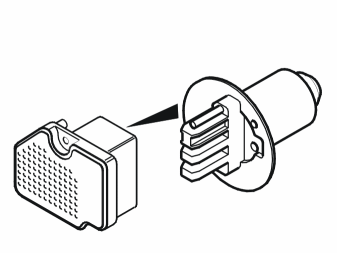

Вывод
| Концевой разъем | Подключение модуля управления | Тип сигнала | Другие |
|---|---|---|---|
| #1 | #C2:1 | Контрольный сигнал, электрический питающий насос. | Сигнал широтно-импульсной модуляции (PWM), 5 В |
| #2 | #C2:2 | Заземление | - |
Проверьте
Проверка 1
Измерьте сопротивление между штырьковым выводом #1 и #2. Значение должно быть приблизительно 3-5 Ом при + 20 °С.
Проверка 2
Измерьте сопротивление между корпусом питающего насоса и штырьковым выводом #1. Значение должно быть намного большим или бесконечным.
Проверка 3
Измерьте сопротивление между корпусом питающего насоса и штырьковым выводом #2. Значение должно быть намного большим или бесконечным.
