Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2007–2015A |
| S80L | — | 2008–2015 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |

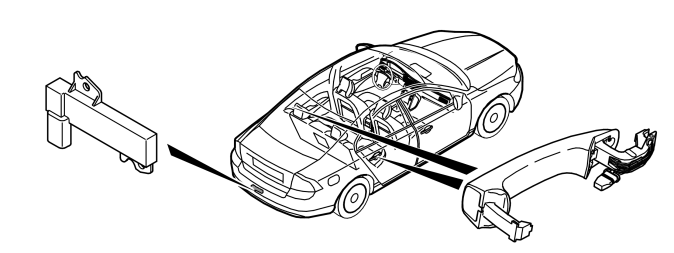

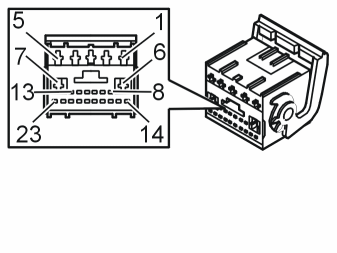

Наружная антенна в ручке задней двери (3/275-276) и наружная задняя антенна (16/132)
Общая информация
Тип
Антенна катушечного типа
характеристика
Сопротивление зависит от наружной температуры и от длины проводки в автомобиле. Рекомендуемое значение примерно 10-30 Ом.Сопротивление в антенне не должно превышать 0 Ом или быть бесконечным.
Другая информация
Дополнительное оборудование.
Вывод
| Соединение, контактный разъем | Подключение модуля управления | Тип сигнала | Другие |
|---|---|---|---|
| #C3 | #C1-3 | Сигнал антенны (-), левая задняя | Сигнал может быть активирован только при активировании антенны. |
| #C14 | #C1-14 | Сигнал антенны (+), правый задний | Сигнал может быть активирован только при активировании антенны. |
| #C15 | #C1-15 | Сигнал антенны (+), левая задняя | Сигнал может быть активирован только при активировании антенны. |
| #C21 | #C1-21 | Сигнал антенны (-), наружная антенна, сзади | Сигнал может быть активирован только при активировании антенны. |
| #C22 | #C1-22 | Сигнал антенны (+), наружная антенна, сзади | Сигнал может быть активирован только при активировании антенны. |
| #C23 | #C1-23 | Сигнал антенны (+), правый задний | Сигнал может быть активирован только при активировании антенны. |
Проверьте
Условия (если нет других указаний):
- Блок измерения подключен.
- Антенна подключена
Проверьте
АнтеннаИзмерьте сопротивление между соединениями антенныЗначение должно быть 10-30 Ώ.Антенны могут быть также проверены при помощи специальной функции в модуле управления.

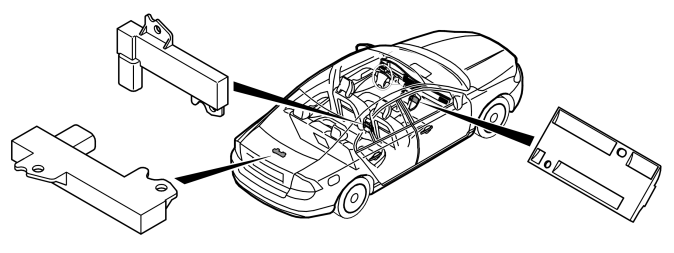

Внутренняя антенна в салоне
Общие сведения
Тип
Антенна катушечного типа
характеристика
Сопротивление зависит от наружной температуры и от длины проводки в автомобиле. Рекомендуемое значение примерно 10-30 ОмСопротивление в антенне не должно превышать 0 Ом или быть бесконечным.
Другая информация
Дополнительное оборудование.
Вывод
| Соединение, контактный разъем | Подключение модуля управления | Тип сигнала | Разное |
|---|---|---|---|
| #C2 | #C1-2 | Сигнал антенны (-), внутренняя антенна в отсеке багажника | Сигнал может быть активирован только при активировании антенны. |
| #C4 | #C1-4 | Сигнал антенны (+), внутренняя антенна, передняя | Сигнал может быть активирован только при активировании антенны. |
| #C16 | #C1-16 | Сигнал антенны (-), внутренняя антенна, передняя | Сигнал может быть активирован только при активировании антенны. |
| #C18 | #C1-18 | Сигнал антенны (+), внутренняя антенна в отсеке багажника | Сигнал может быть активирован только при активировании антенны. |
Вывод
| Соединение, контактный разъем | Подключение модуля управления | Тип сигнала | Разное |
|---|---|---|---|
| #B37 | #C2-14 | Сигнал антенны (+), внутренний средний сигнал | Сигнал может быть активирован только при активировании антенны. |
| #B40 | #C2-17 | Сигнал антенны (-), внутренний средний сигнал | Сигнал может быть активирован только при активировании антенны. |
Проверьте
Условия (если нет других указаний):
- Блок измерения подключен.
- Антенна подключена
Проверьте
АнтеннаИзмерьте сопротивление между соединениями антенныЗначение должно быть 10-30 Ом.Антенны могут быть также проверены при помощи специальной функции в модуле управления.
