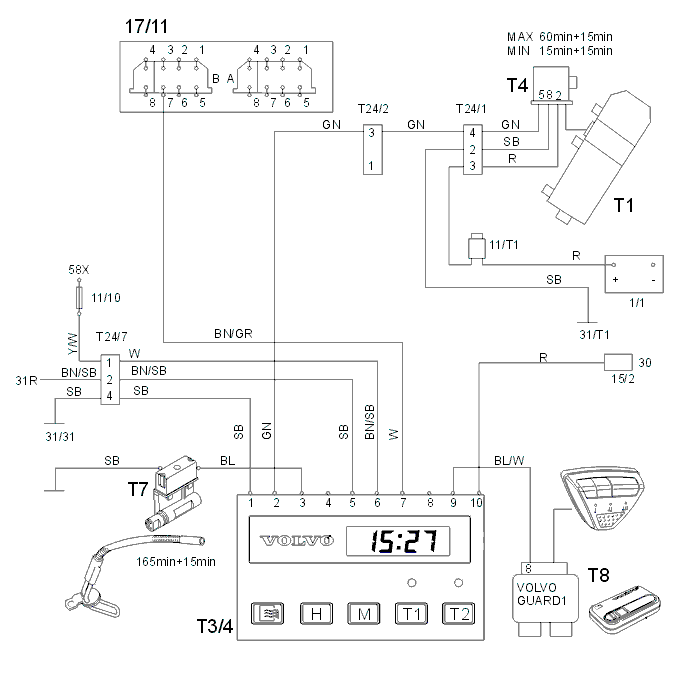

Таймер тип 4, топливный обогреватель (B230FT)

Применимость

• 1/1 Аккумуляторная батарея
• 11/10 Плавкий предохранитель 10 на распределительном модуле электрической системы
• 11/Т1 Отдельный предохранитель для стояночного обогревателя в моторном отсеке
• 15/2 30-шина на главном реле
• 17/11 Соединитель канала передачи данных В
• 31/1 Контрольная точка правого переднего брызговика
• 31/31 Контрольное соединение
• Т24/1 Соединитель к обогревателю (серый, 4-штыревой)
• Т24/2 Соединитель между таймером и стояночным обогревателем (белый 3-штыревой)
• Т24/7 Дополнительный соединитель, левая сторона скобы тоннеля (черный 4-штыревой)
• Т1 Блок стояночного обогревателя
• Т3/4 Таймер типа 4
• Т4 Управляющий блок стояночного обогревателя
• Т7 Управляющее реле
• Т8 Модуль сигнализации Volvo Guard l
