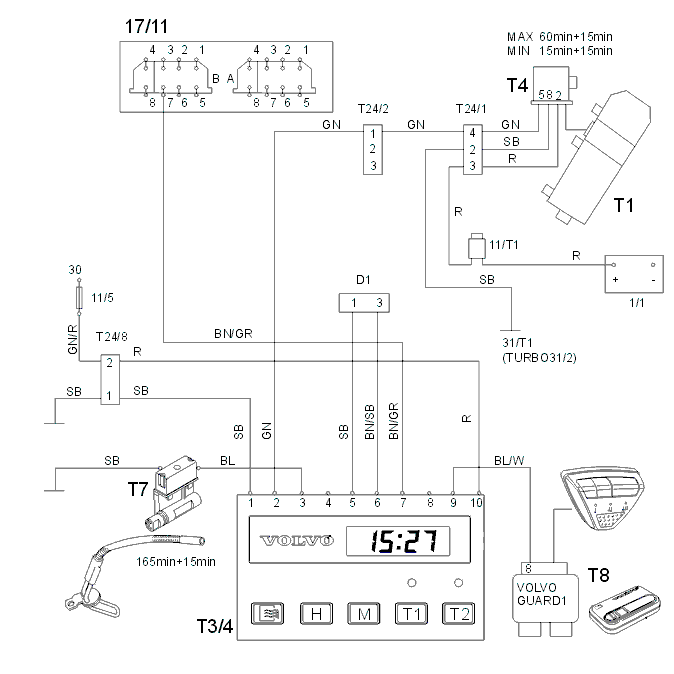

Таймер тип 4, топливный обогреватель (1991, 1992)

Применимость

• 1/1 Аккумуляторная батарея
• 11/5 Плавкий предохранитель 5 на распределительном модуле электрической системы
• 11/Т1 Отдельный предохранитель для стояночного обогревателя в моторном отсеке
• 17/11 Соединитель канала передачи данных В
• 31/1 Контрольная точка правого переднего брызговика
• 31/2 Контрольная точка левого переднего брызговика
• Т24/1 Соединитель к обогревателю (серый, 4-штыревой)
• Т24/2 Соединитель между таймером и стояночным обогревателем (белый 3-штыревой)
• Т24/2 Соединитель освещения вещевого ящика (черный 2-штыревой)
• D1 Соединитель приборной панели (белый 4-штыревой)
• Т1 Блок стояночного обогревателя
• Т3/4 Таймер типа 4
• Т4 Управляющий блок стояночного обогревателя
• Т7 Управляющее реле 220 в
• Т8 Модуль сигнализации Volvo Guard l
