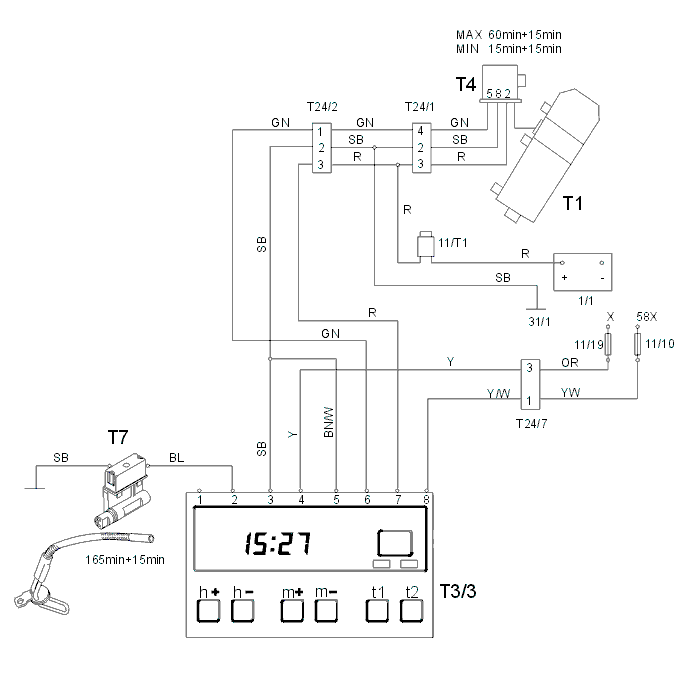

Таймер тип 3, топливный обогреватель (B230FT)

Применимость

• 1/1 Аккумуляторная батарея
• 11/10 Плавкий предохранитель 10 на распределительном модуле электрической системы
• 11/19 Плавкий предохранитель 19 на распределительном модуле электрической системы
• 11/Т1 Отдельный предохранитель для обогревателя
• 31/1 Контрольная точка правого переднего брызговика
• Т1 Блок стояночного обогревателя
• Т3/3 Таймер типа 3
• Т4 Управляющий блок стояночного обогревателя
• Т7 Управляющее реле
• Т24/1 Соединитель к обогревателю (серый, 4-штыревой)
• Т24/2 Соединитель между таймером и стояночным обогревателем
• Т24/7 Дополнительный соединитель, левая сторона скобы тоннеля (черный 4-штыревой)
