Связь с модулем управления VGLA

Применимость

Бортовая диагностическая система (OBD) /

программирование

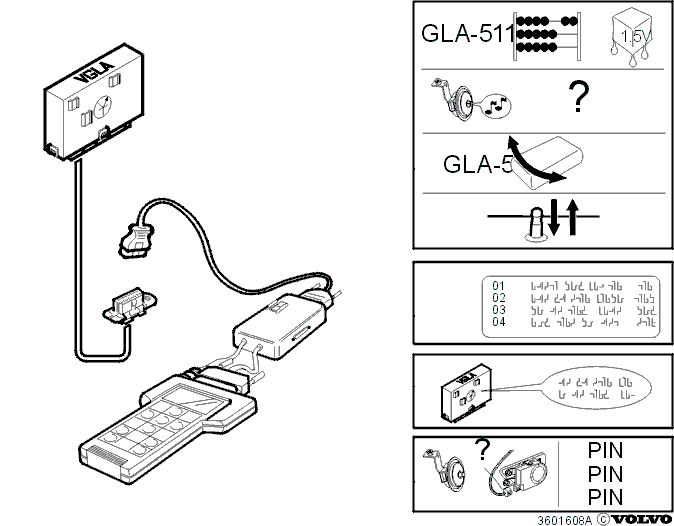

Модуль управления VGLA подключен к разъему передачи
данных (DLC). Модуль управления имеет диагностическую
функцию согласно новой концепции и несколько
программируемых функций.Связь с модулем управления VGLA может быть
осуществлена при помощи сканирующего прибора Volvo (ST).
Имеется доступ к четырем главным меню с подменю.

Режим диагностической проверки (DTM)

Считывает диагностические коды неисправностей,

показания счетчиков и зафиксированные значения
параметров

Модуль управления может определить 21 различный вид
неисправностей. 10 видов неисправностей в системе
указываются при помощи светодиода. Для 7 из них
неисправность должна зарегистрироваться 5
раз перед тем, как она будет указана при помощи
светодиода.Для каждого кода неисправности существует счетчик,
который дает сведения о суммарном количестве рабочих
циклов без неисправностей, выполненных с момента
регистрации кода этой неисправности.
Один цикл = включение зажигания + скорость в >5 км/ч +
выключение зажигания. Указание при помощи светодиода
стирается после 15 рабочих циклов без неисправности, а
код неисправности стирается
после 255 циклов без неисправности.На каждый зарегистрированный код неисправности
зафиксировано определеное число значений параметров (1
или 5 в зависимости от кода неисправности).

Считайте причину срабатывания сигнализации

Модуль управления может регистрировать максимум 9
кодов сигнализации в последовательности, и одинаковая
причина сигнализации может повторяться несколько
раз.

Стирание

Диагностический код неисправностей может быть стерт
только после того, как все коды неисправностей были
считаны.Диагностические коды неисправностей, показания
счетчиков, зафиксированные значения и причины
срабатывания сигнализации стираются в одно и то же
время.

Активирование

Некоторые выходные сигналы модуля управления могут
быть включены индивидуально. (могут быть активированы 11
функций)Путем визуального обследования, прослушивания и
измерения можно вручную проверить, доходит ли сигнал
до компонента и работает ли компонент.

Контрольный тест

Можно считать значение и характер входных и выходных
сигналов модуля управления. (Можно считать значения 32
различных параметров)

Считайте идентификационные данные модуля

управления

Номер детали модуля управления (аппаратная часть).При нажатии HELP (Помощь) когда изображается номер детали
(P/N), изображается также и номер версии программного
обеспечения.

Программирование

Считайте характер программирования

Показывает фактическое состояние программирования
модуля управления.

Запрограммируйте новый модуль управления

Новый модуль управления VGLA поставляется с
зарегистрированным диагностическим кодом
неисправности GLA 113 - модуль управления не
запрограммирован. При наличии этого диагностического
кода
неисправности централизованное запирание, охранная
сигнализация и освещение салона работать не будут.
После установки в автомобиль модуль управления должен
быть запрограммирован, и таким образом
настроен на конкретный автомобиль, подсоединенные
компоненты и требуемые функции (в зависимости от рынка
сбыта).Требуется доступ к 3 PIN-кодам перед тем, как модуль
управления может быть запрограммирован. PIN-коды
хранятся в Центральном регистре легковых
автомобилей Volvo и их получают используя
процедуру, аналогичную заказу ключей.PIN-код 1 ⇒ требуется для программирования кодов для
утвержденных пультов дистанционного управления.PIN-код 2 ⇒ требуется для выбора видов замков.PIN-код 3 ⇒ требуется для включения функций и для выбора
функций.

Запрограммируйте модули управления (старый модуль

управления)

Запрограммируйте коды для утвержденных пультов
дистанционного управления (требуется PIN-код 1). Можно
вставить максимум три кода. Возможны следующие
варианты: добавьте код и сотрите старые
коды/добавьте новые коды.Запрограммируйте/выберите вид замков (требуется PIN-код 2).
Возможны следующие варианты: Нормальный - Двухэтапное
отпирание - С блокировкой

Примечание: Для функционирования блокировки узлы дверных замков
должны быть правильного типа.

Запрограммируйте/выберите компоненты и функции
(требуется PIN-код 3). Выбор компонентов частично
определяется видом выбранного кузова (4/5-дверный). Выбор
функций частично зависит от рынка
сбыта (законодательные требования и требования
страхования).
