Светодиод в туннельном отсеке, замена (2005, 2006)

Демонтаж туннельного отсека

Снимите туннельный отсек следующим образом:

Снятие, замена и установкаКузов и интерьерВнутреннее оборудованиеТуннельный отсек, замена

Поверните туннельный отсек и поставьте его на чистое место.

Демонтаж светодиода в туннельном отсеке

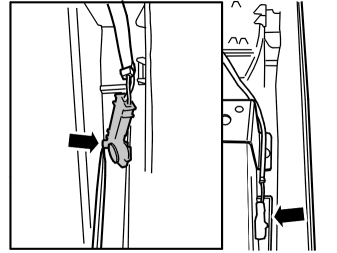

Снимите ленту и разъедините контактный разъем.Отогните в сторону и разъедините контактный разъем.

Примечание: Обратите внимание на то, как проведена проводка.

Демонтаж светодиода в туннельном отсеке, продолжение

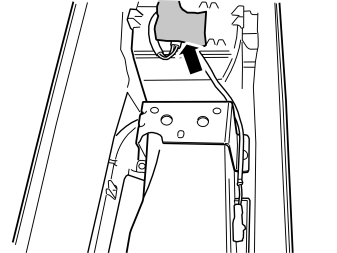

Снимите светодиод ножом.

Примечание: Зажим снимается вместе со светодиодом. Его следует отделить и заменить на новый зажим при установке.

Установка светодиода в туннельном отсеке

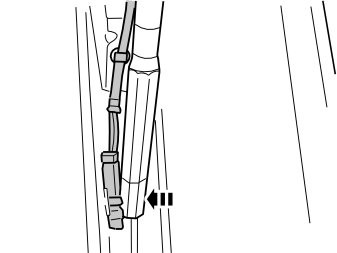

Установите светодиод.

Установка светодиода в туннельном отсеке, продолжение

Удерживайте светодиод на месте задней часью дорна на 8 мм.

Установка светодиода в туннельном отсеке, продолжение

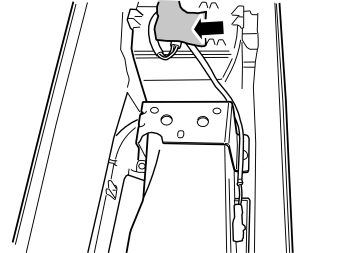

Прижмите зажим на место изнутри туннельного отсека, см. стрелку.

Установка светодиода в туннельном отсеке, продолжение

Уберите дорн.Установите проводку как это показано на рисунке.Соедините контактный разъем и смонтируйте ленту.

Установка туннельного отсека

Установите туннельный отсек следующим образом:

Снятие, замена и установкаКузов и интерьерВнутреннее оборудованиеТуннельный отсек, замена
