Светодиод в туннельном отсеке, замена (2005, 2006)

Демонтаж туннельного отсека

Снимите туннельный отсек следующим образом:

РемонтСнятие, замена и установкаКузов и интерьерВнутреннее оборудованиеТуннельный отсек, замена

Поверните туннельный отсек и поставьте его на чистое место.

Демонтаж светодиода в туннельном отсеке

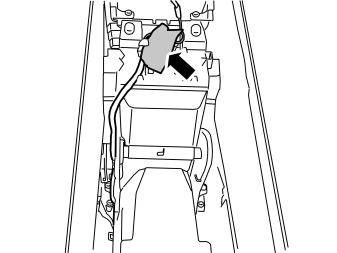

Отогните в сторону и разъедините контактный разъем.

Примечание: Обратите внимание на то, как проведена проводка.

Демонтаж светодиода в туннельном отсеке, продолжение

Снимите среднюю часть отсека для хранения следующим образом:

РемонтСнятие, замена и установкаКузов и интерьерВнутреннее оборудованиеТуннельный отсек, заменаСредняя часть отсека хранения, замена.

Демонтаж светодиода в туннельном отсеке, продолжение

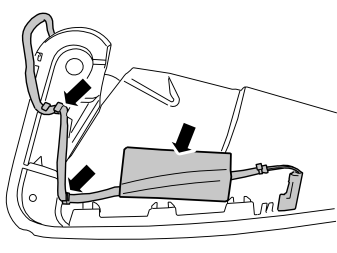

Снимите ленту и проводку с боковой стороны внутренней части.

Примечание: Обратите внимание на то, как проведена проводка.

Демонтаж светодиода в туннельном отсеке, продолжение

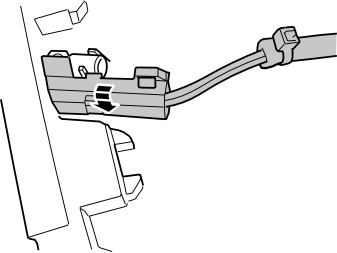

Снимите зажим со светодиода.Снимите светодиод с линзы.

Установка светодиода в туннельном отсеке

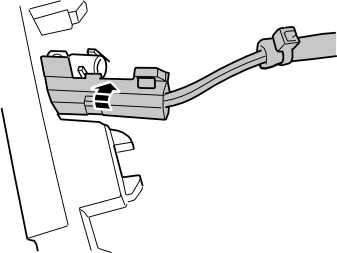

Осторожно: Установите оба провода по одному с каждой стороны разделительной стенки на линзе, см. рис.

Установите светодиод в линзе.

Установка светодиода в туннельном отсеке, продолжение

Установите зажим.

Установка светодиода в туннельном отсеке, продолжение

Протяните и закрепите провод согласна приведенных раннее указаний.

Установка светодиода в туннельном отсеке, продолжение

Вставьте среднюю часть отсека для хранения следующим образом:

РемонтСнятие, замена и установкаКузов и интерьерВнутреннее оборудованиеТуннельный отсек, заменаСредняя часть отсека хранения, замена.

Установка светодиода в туннельном отсеке, продолжение

Соедините контактный разъем и смонтируйте ленту.

Установка туннельного отсека

Установите туннельный отсек следующим образом:

РемонтСнятие, замена и установкаКузов и интерьерВнутреннее оборудованиеТуннельный отсек, замена.
