Ступица заднего колеса, замена (2003)

Регулировка стояночного тормоза

Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Поэтому могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Освободите усилие стояночного тормоза.Год выпуска 2003 и 2004, см.:Чистка проверка и регулировкаТормозаСтояночный тормозУстройство регулировки тормозов, механическоеСаморегулировка стояночного тормоза, перенастройкаГод выпуска 2003 и 2004, когда регулировка стояночного тормоза переделана на более позднее исполнение и для всех автомобилей начиная с модели 2005 года выпуска включительно,см:Чистка проверка и регулировкаТормозаСтояночный тормозУстройство регулировки тормозов, механическоеСтояночный тормоз, регулировка

Демонтаж винта ведущей оси

Снимите:

• заднее колесо
• винт ведущей оси.

Демонтаж рычага уравнителя тормозного привода и тормозного диска

Снимите:

• крепежные винты рычага уравнителя тормозного привода.Подвесьте рычаг уравнителя тормозного привода на стальной проволоке.
• направляющий стержень тормозного диска/винт
• тормозной диск.

Демонтаж колесного датчика

Очистите место вокруг датчика и снимите винт.Осторожно снимите датчик со шпинделя колеса.Пригните вверх датчик, чтобы он был хорошо защищен.

Установка оттяжной скобы

Установка оттяжной скобы 999 5659, см.:Снятие, замена и установкаПодвеска колес, управлениеПодвеска задних колесОбщая информацияНатяжное устройство 999 5659 Инструкции пользователяПодвесьте заднюю ходовую, чтобы между краем крыла и центром колесной ниши было примерно 500 мм.

Снятие ступицы

Снимите:

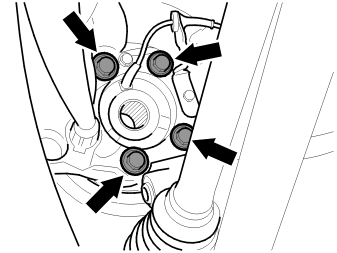

• винты, 4 шт.
• ступица.

Примечание: Проследите, чтобы ведущая ось вышла из ступицы заднего колеса. Никакие усилия оси не должны оказывать воздействие на крестовины ведущей оси.

Демонтаж ступицы, продолжение

Примечание: Относится только к автомобилям с приводом на два колеса:

Снимите заглушку со ступицы колеса.Заглушка должна быть очищена на тех же поверхностях, что и на концах ведущей оси, как это описано в разделе Проверка и чистка.

Проверка и чистка

Очистите:

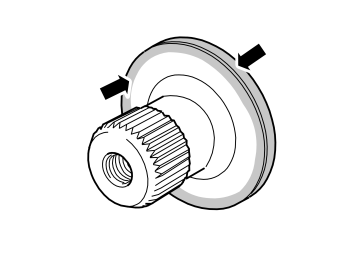

• концы ведущей оси, особенно при наличии ржавчины на краях, см. иллюстрацию.(Наружное уплотняющее кольцо ступицы колеса будет прилегать к этой поверхности).
• поверхности прилегания ступицы колеса в колесном шпинделе
• колесный датчик
• гнездо датчика в колесном шпинделе, чтобы оно было абсолютно чистым
• датчик. Пользуйтесь мягкой кисточкой.

Смазка уплотнителя

Смажьте все уплотняющие края колесного подшипника, которые прилегают к ведущей оси/заглушке небольшим количеством смазки для колесных подшипников.

Установка ступицы и ведущей оси

Вставьте ступицу в шпиндель колеса и ведущей оси.Используйте новые винты. Затяните накрест согласно

• Шаг 1: 20 Нм
• Шаг 2: 45 Нм
• Шаг 3: 60º

Вставьте слегка новый винт на ведущую ось. Затяжка винта производится позднее.

Примечание: Иногда после затяжки винтового соединения с указанным усилием следует производить затяжку до определенного угла и место не позволяет пользоваться транспортиром (951 2050). В таких случаях можно пользоваться гайкой, головкой винта или другим инструментом. Чаще всего они шестигранные и каждый угол соответствует 60°. Если головка двенадцатигранная, то каждый угол соответствует 30°.

Если отметить деталь и, например, гайку как показано на иллюстрации, и потом затянуть так, чтобы отметки совпадали, то угол затяжки будет выполнен правильно.

Вставьте колесный датчик M6. Затяните с усилием в 10 Нм.Относится только к автомобилям с приводом на два колеса:Вставьте заглушку в ступицу колеса с новым и слегка вставленным винтом. Затяжка винта выполняется позднее.

Демонтаж оттяжной скобы

Демонтаж оттяжной скобы 999 5659, см.:Снятие, замена и установкаПодвеска колес, управлениеПодвеска задних колесОбщая информацияНатяжное устройство 999 5659 Инструкции пользователя

Установка тормозного диска и рычага уравнителя тормозного привода

Установите:

• тормозной диск.
• направляющий стержень тормозного диска/винт M6.Затяните до 10 Нм.
• рычаг уравнителя тормозного привода
• крепежные винты рычага уравнителя тормозного привода.Используйте новые винты. Затяните с усилием в:Шаг 1: 35 НмШаг 2: 60º

Установка заднего колеса

Затяните винт ведущей оси/заглушки с усилием в 50 Нм.Установка заднего колеса, см.:Снятие, замена и установкаАмортизация и колесаКолеса, шины, ступицыКолесаКолеса, установка

Регулировка стояночного тормоза

Регулировка стояночного тормоза на автомобилях 2003 и 2004 года выпуска, см.:Чистка проверка и регулировкаТормозаСтояночный тормозУстройство регулировки тормозов, механическоеСаморегулировка стояночного тормоза, перенастройкаРегулировка стояночного тормоза на автомобилях 2003 и 2004 года выпуска, где регулировка стояночного тормоза переделана на более позднее исполнение и для всех автомобилей, начиная с модели 2005 года выпуска,см.:Чистка проверка и регулировкаТормозаСтояночный тормозУстройство регулировки тормозов, механическоеСтояночный тормоз, регулировка
