Ступица заднего колеса, замена (2003, 2004)

Регулировка стояночного тормоза

Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Поэтому могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Освободите усилие стояночного тормоза.

Год выпуска 2003 и 2004, см.:

Чистка проверка и регулировкаТормозаСтояночный тормозУстройство регулировки тормозов, механическоеСаморегулировка стояночного тормоза, сброс на нулевые значения

Год выпуска 2003 и 2004, когда регулировка стояночного тормоза переделана на более позднее исполнение и для всех автомобилей начиная с модели 2005 года выпуска включительно,см:

Чистка проверка и регулировкаТормозаСтояночный тормозУстройство регулировки тормозов, механическоеСтояночный тормоз, регулировка

Демонтаж винта ведущей оси

Снимите:

• заднее колесо
• винт ведущей оси.

Примечание: Демонтаж винта ведущего вала относится только к AWD.

Демонтаж рычага уравнителя тормозного привода и тормозного диска

Снимите:

• крепежные винты рычага уравнителя тормозного привода. Подвесьте рычаг уравнителя тормозного привода на стальной проволоке.
• направляющий стержень тормозного диска/винт
• тормозной диск.

Демонтаж колесного датчика

Очистите место вокруг датчика и снимите винт.Осторожно снимите датчик со шпинделя колеса.Пригните вверх датчик, чтобы он был хорошо защищен.

Установка оттяжной скобы

Установка оттяжной скобы 999 5659, см.:Демонтаж, замена и установкаПодвеска колес, управлениеПодвеска задних колесОбщая информацияНатяжное устройство 999 5659, инструкции для пользователя

Подвесьте заднюю ходовую, чтобы между краем крыла и центром колесной ниши было примерно 500 мм.

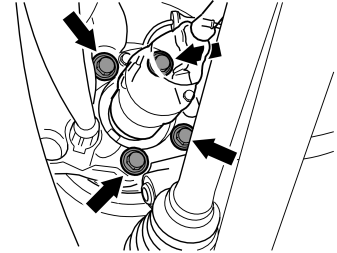

Снятие ступицы

Снимите:

• винты, 4 шт.
• ступица.

Примечание: Проследите, чтобы ведущая ось вышла из ступицы заднего колеса. Никакие усилия оси не должны оказывать воздействие на крестовины ведущей оси.

Проверка и чистка

Примечание: Относится только к AWD:

Очистите конец ведущей оси, особенно если на краях есть ржавчина, см. иллюстрацию. (Наружное уплотняющее кольцо колесной ступицы будет прилегать к этой поверхности.)

Примечание: Относится ко всем исполнениям (FWD и AWD):

• поверхности прилегания ступицы колеса в колесном шпинделе
• колесный датчик
• гнездо датчика в колесном шпинделе, чтобы оно было абсолютно чистым
• датчик. Пользуйтесь мягкой кисточкой.

Смазка уплотнения и шлицов

Примечание: Относится только к AWD:

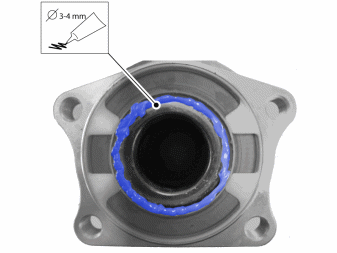

Примечание: Исключительно важно, чтобы смазка поверхности внутри уплотнительного кольца выполнялась густой смазкой из набора. Наносите как показано на иллюстрации.

Нанесите пасту высокого давления, номер детали 1161246, на ведущую ось так, чтобы шлицы на наружной половине ведущей оси были заполнены.

Установка ступицы и ведущей оси

Вставьте ступицу в шпиндель колеса и ведущей оси.Используйте новые винты. Затяните накрест согласно:Шаг 1: 20 НмШаг 2: 45 НмШаг 3: 60ºВставьте слегка новый винт на ведущую ось. Затяжка винта производится позднее.

Подсказка: Иногда после затяжки винтового соединения с указанным усилием следует производить затяжку до определенного угла и место не позволяет пользоваться транспортиром (951 2050). В таких случаях можно пользоваться гайкой, головкой винта или другим инструментом. Чаще всего они шестигранные и каждый угол соответствует 60°. Если головка двенадцатигранная, то каждый угол соответствует 30°.

Если отметить деталь и, например, гайку как показано на иллюстрации, и потом затянуть так, чтобы отметки совпадали, то угол затяжки будет выполнен правильно.

Вставьте колесный датчик M6. Затяните с усилием в 10 Нм.

Демонтаж оттяжной скобы

Демонтаж оттяжной скобы 999 5659, см.:

Демонтаж, замена и установкаПодвеска колес, управлениеПодвеска задних колесОбщая информацияНатяжное устройство 999 5659, инструкции для пользователя

Установка тормозного диска и рычага уравнителя тормозного привода

Установите:

• тормозной диск
• направляющий стержень тормозного диска/винт М6. Затягивайте с усилием в 10 Нм.
• рычаг уравнителя тормозного привода
• крепежные винты рычага уравнителя тормозного привода. Используйте новые винты.

Затяните с усилием вШаг 1: 35 НмШаг 2: 60º

Установка заднего колеса

Примечание: Относится только к AWD:

Затяните винт ведущей оси с усилием в 50 Нм.

Примечание: Относится ко всем исполнениям (FWD и AWD):

Установка заднего колеса, см.:Демонтаж, замена и установкаАмортизация и колесаКолеса, шины, ступицыКолесаКолеса, установка

Регулировка стояночного тормоза

Регулировка стояночного тормоза на автомобилях 2003 и 2004 года выпуска, см.:

Чистка проверка и регулировкаТормозаСтояночный тормозУстройство регулировки тормозов, механическоеСаморегулировка стояночного тормоза, сброс на нулевые значения

Регулировка стояночного тормоза на автомобилях 2003 и 2004 года выпуска, где регулировка стояночного тормоза переделана на более позднее исполнение и для всех автомобилей, начиная с модели 2005 года выпуска,см.:

Чистка проверка и регулировкаТормозаСтояночный тормозУстройство регулировки тормозов, механическоеСтояночный тормоз, регулировка
