Ступица заднего колеса, замена (2)

Снятие ступицы заднего колеса

Снимите

• колесо
• винты крепления тормозного суппорта. Подвесьте суппорт на проволоке
• установочный штифт тормозного диска
• тормозной диск
• держатель кабеля ABS
• датчик ABS. Подвесьте датчик на куске проволоки.

Слегка отожмите рычаг управления вверх. Используйте передвижной домкрат.

(Иллюстрация схематически изображает ступицу заднего колеса)

• винты со ступицы заднего колеса
• ступицу заднего колеса.

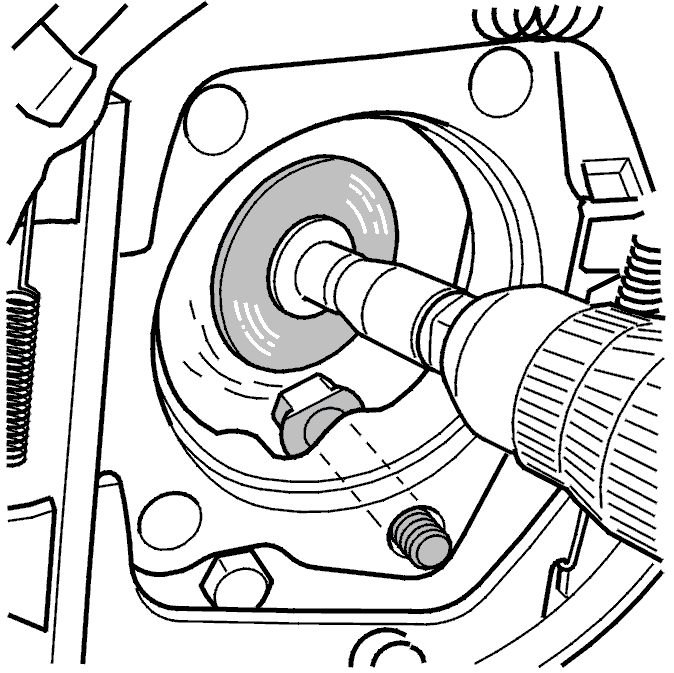

Примечание: Фланец нижнего заднего винта должен быть сошлифован, как показано на иллюстрации, до того, как он может быть снят со шпинделя колеса.

Поднимите автомобиль.

Установка ступицы заднего колеса

(Иллюстрация схематически изображает ступицу заднего колеса)

Примечание: Убедитесь в том, что сопрягаемые поверхности ступицы и шпинделя колеса чистые.

Установите

• ступицу заднего колеса. Используйте новые винты и динамометрический ключ с комплектом накидных ключей. Затяните по диагонали. Затяните до 20 Н·м.Затем затяните до 65 Н·м.В заключение дозатяните на угол 60°. Используйте угломер 🔧 VINKELMÄTARE.Если вам необходимы инструкции по использованию угломера, см.: Винтовое соединение, затягивание с моментом затяжки/дозатяжка на угол Skruvförband, moment/vinkeldragning.

Примечание: Винт без фланца имеет шайбу, которая включена в комплект. Расположите винт в заднем нижнем отверстии для винта.

• тормозной диск
• установочный штифт тормозного диска. Затяните установочный штифт. Затяните до 10 Н·м
• суппорт тормоза. Используйте новые винты. Затяните до 60 Н·м
• датчик ABS.

Примечание: Убедитесь, что место установки датчика в шпинделе колеса абсолютно чистое.

Очистите датчик ABS мягкой щеткой. Затяните датчик. Затяните до 10 Н·м.
- держатель кабеля ABS
- колесо. См. Установка колес.
