Структура сети (2004, 2005)

Применимость

Общая информация

Локальная сеть MOST представляет собой оптоволоконную сеть, соединяющую кольцом все подключенные модули управления. Все сообщения передаются по локальной сети MOST в одном направлении - с модуля управления аудио-коммуникационной системой (ICM) на модуль универсального проигрывателя (MPM) или на интегрированный модуль звуковоспроизведения (IAM).В оптоволоконной сети вместо электрических сигналов передаются световые импульсы. Световые импульсы интерпретируются таким же образом, как и электрические сигналы в контроллерной локальной сети.Сеть MOST использует концепцию иерархии. Это означает, что главный модуль управления, модуль управления информационно-развлекательной системы (ICM) полностью контролирует обмен данными по сети MOST.Оптоволоконный кабель сделан из пластмассы. Связь использует красный свет с длиной волны 650 нм.

Оптический разъем

У каждого модуля управления в сети MOST имеется оптический разъем, который состоит из двух диодов, передающего диода и принимающего диода. Они передают и принимают световые импульсы.Сам по себе обмен данными между двумя модулями управления происходит следующим образом. Передающий диод передает сообщение в виде светового импульса. Он передается от модуля управления по сети MOST на фотооптический принимающий диод в принимающем модуле управления.Два оптических вывода в разъеме пронумерованы одинаково на всех модулях управления в сети MOST. Размер пластмассового корпуса для двух оптических выводов варьируется. Один разъем со встроенным электропитанием интегрирован с оптическими выводами, и один разъем только с оптическими выводами.

Связь MOST

Все сообщения передаются в виде световых импульсов в одном и том же направлении по сети MOST. Это означает, что если другие модули управления подсоединены между двумя обменивающимися данными модулями управления, световые импульсы проходят через них не влияя на информацию. Модули управления, через которые проходит световой импульс, усиливают его, с тем чтобы он не был слишком слабым.Модуль управления, имеющий внутреннюю неисправность, может быть установлен в режим обхода. В этом режиме световые импульсы посылаются напрямую через модуль управления без усиления светового импульса модулем управления. Это означает, что расстояние до усиления светового импульса является более длинным, и поэтому яркость является более слабой. Если световой импульс слишком слабый, он не может быть получен принимаемым модулем управления.Модуль управления информационно-развлекательной системы (ICM) является межсетевым интерфейсом между сетью MOST и контроллерной локальной сетью для обмена данными с модулями управления, подсоединенными к контроллерной локальной сети.Модуль управления информационно-развлекательной системы (ICM) контролирует обмен данными в сети MOST. В это входит распределение звуковых каналов в сети MOST, с тем чтобы можно было распределить звуковые данные, например от модуля проигрывателя аудиовизуальной информации (МРМ) на модуль звуковоспроизведения (AUD). Большинство активирований в сети MOST инициализируются модулем управления информационно-развлекательной системы (ICM).Модуль управления информационно-развлекательной системы (ICM) также управляет кодами неисправности в сети MOST.Если модуль управления в сети MOST прекращает работать и не может передавать световые импульсы дальше, или если в оптоволоконном кабеле имеется разрыв цепи, вся сеть MOST перестанет работать. Это означает, что все модули управления в сети MOST перестанут работать. Чтобы получить дополнительную информацию об устранении этой неисправности, см.: Устранение неисправности в сети MOST Модуль управления информационно-развлекательной системы (ICM) должен быть всегда подсоединен к сети MOST, для того чтобы связь по сети MOST работала.Когда добавляются модули управления, количество соединений в сети MOST увеличивается и разводка сигналов может измениться, так как для подсоединения нового модуля управления используется проводка адаптера.

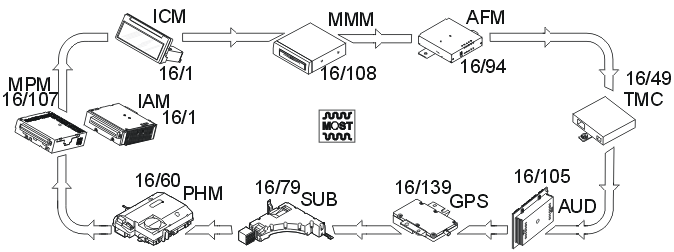

Расположение модулей управления в сети MOST

Примечание: Модули управления в сети MOST должны быть расположены в определенном порядке. Если этот порядок не соблюдается, поиск неисправности в сети MOST ухудшится.

Когда в сеть MOST добавляется модуль управления, он должен быть размещен в сети в правильном порядке, чтобы облегчить выполнение поиска неисправности в модулях управления.Если модули управления подсоединены в другом порядке, это не повлияет на функционирование сети MOST, однако поиск неисправности усложнится.Модуль управления должны быть размещены в следующем порядке:

1. Модуль управления информационно-развлекательной системы (ICM)
2. Модуль мультимедиа (MMM)
3. Модуль тюнера AM/FM (AFM)
4. Модуль канала сообщений о дорожном движении
5. Модуль звуковоспроизведения (AUD)
6. Модуль глобальной системы местоопределения
7. Модуль низкочастотного громкоговорителя (SUB)
8. Модуль телефона (PHM)
9. Модуль универсального проигрывателя (MPM) или интегрированный модуль звуковоспроизведения (IAM)

Если в локальной сети MOST автомобиля используется конфигурация модулей управления начального уровня, к ней подсоединены следующие модули управления (в автомобилях, оснащенных модулем универсального проигрывателя (MPM)):

• модуль управления информационно-развлекательной системы (ICM)
• модуль проигрывателя аудиовизуальной информации (МРМ)
• Модуль тюнера AM/FM (AFM)
• модуль звуковоспроизведения (AUD).

Если же автомобиль оснащен интегрированным модулем звуковоспроизведения (IAM), то дополнительно подсоединен модуль управления аудио-коммуникационной системой (ICM).
