Структура сети (2003, 2004)

Применимость

Общая информация

Сеть MOST является оптоволоконной сетью, в которой все модули управления соединены в кольцо. Все сообщения в сети MOST идут в одном и том же направлении от модуля управления информационно-развлекательной системы (ICM) к модулю антенны (ATM).В оптоволоконной сети вместо электрических сигналов передаются световые импульсы. Световые импульсы интерпретируются таким же образом, как и электрические сигналы в контроллерной локальной сети. Сеть MOST использует концепцию иерархии. Это означает, что модуль управления информационно-развлекательной системы (ICM) полностью контролирует обмен данными по сети MOST.Оптоволоконный кабель сделан из пластмассы. Связь использует красный свет с длиной волны 650 нм.

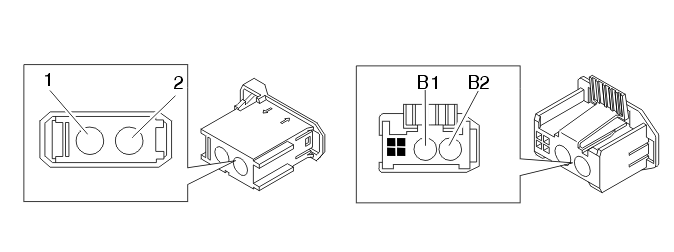

Оптический разъем

У каждого модуля управления в сети MOST имеется оптический разъем, который состоит из двух диодов, передающего диода и принимающего диода. Они передают и принимают световые импульсы. Сам по себе обмен данными между двумя модулями управления происходит следующим образом. Передающий диод передает сообщение в виде светового импульса. Он передается от модуля управления по сети MOST на фотооптический принимающий диод в принимающем модуле управления.Два оптических вывода в разъеме пронумерованы одинаково на всех модулях управления в сети MOST. Размер пластмассового корпуса для двух оптических выводов варьируется. Один разъем со встроенным электропитанием, интегрированным с оптическими выводами, и один разъем только с оптическими выводами.

Связь MOST

Все сообщения передаются в виде световых импульсов в одном и том же направлении по сети MOST. Это означает, что если другие модули управления подсоединены между двумя обменивающимися данными модулями управления, световые импульсы проходят через них не влияя на информацию. Модули управления, через которые проходит световой импульс, усиливают его, с тем чтобы он не был слишком слабым.Модуль управления, имеющий внутреннюю неисправность, может быть установлен в режим обхода. В этом режиме световые импульсы посылаются напрямую через модуль управления без усиления светового импульса модулем управления. Это означает, что расстояние до усиления светового импульса является более длинным, и поэтому яркость является более слабой. Если яркость слишком слабая, он не может быть получен принимающим модулем управления.Модуль управления информационно-развлекательной системы (ICM) является межсетевым интерфейсом между сетью MOST и контроллерной локальной сетью для обмена данными с модулями управления, подсоединенными к контроллерной локальной сети.Модуль управления информационно-развлекательной системы (ICM) контролирует обмен данными в сети MOST. В это входит распределение звуковых каналов в сети MOST, с тем чтобы можно было распределить звуковые данные, например от модуля компакт-дисков (MP2) на модуль звуковоспроизведения (AUD). Большинство активирований в сети MOST инициализируются модулем управления информационно-развлекательной системы (ICM). Модуль управления информационно-развлекательной системы (ICM) также управляет кодами неисправности в сети MOST.Если модуль управления в сети MOST прекращает работать и не может передавать световые импульсы дальше, или если в оптоволоконном кабеле имеется разрыв цепи, вся сеть MOST прекратит работать. Это означает, что все модули управления в сети MOST перестанут работать. Чтобы получить дополнительную информацию об устранении этой неисправности, см. устранение неисправностей в сети MOST.Модуль управления информационно-развлекательной системы (ICM) должен быть всегда подсоединен к сети MOST, для того чтобы связь по сети MOST работала.Когда добавляются модули управления, количество соединений в сети MOST увеличивается и разводка сигналов может измениться, так как для подсоединения нового модуля управления используется проводка адаптера.

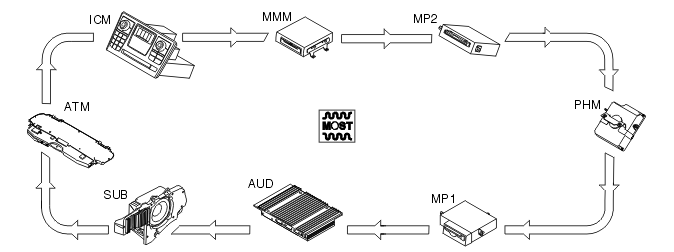

Расположение модулей управления в сети MOST

Модули управления в сети MOST должны быть расположены в определенном порядке. Если этот порядок не соблюдается, поиск неисправности в сети MOST ухудшится.Когда в сеть MOST добавляются дополнительные модули управления, они должны быть размещены в сети в правильном порядке, чтобы облегчить выполнение поиска неисправности модулей управления. Если модули управления подсоединены в другом порядке, это не повлияет на функционирование сети MOST, однако повлияет на поиск неисправности. Модуль управления должны быть размещены в следующем порядке:

1. Модуль управления информационно-развлекательной системы (ICM) (16/1)
2. Модуль мультимедиа (MMM) (16/108)
3. Модуль компакт-дисков (MP2) (16/106)
4. Модуль телефона (PHM) (16/60)
5. Модуль минидисков (MP1) (16/107)
6. Модуль звуковоспроизведения (AUD) (16/105)
7. Модуль низкочастотного громкоговорителя (SUB) (16/79)
8. Модуль антенны (ATM) (16/110).

Если модуль минидисков (MP1) установлен в автомобиль с модулем телефона (PHM) и модулем компакт-дисков (MP2) после продажи автомобиля, модуль минидисков (MP1) будет поменян местами с модулем телефона (PHM).Если конфигурация сети MOST в автомобиле является минимальной, подсоединены следующие модули управления:

• модуль управления информационно-развлекательной системы (ICM)
• модуль звуковоспроизведения (AUD)
• модуль антенны (ATM).
