Стояночный тормоз (2000, 2001)

Применимость

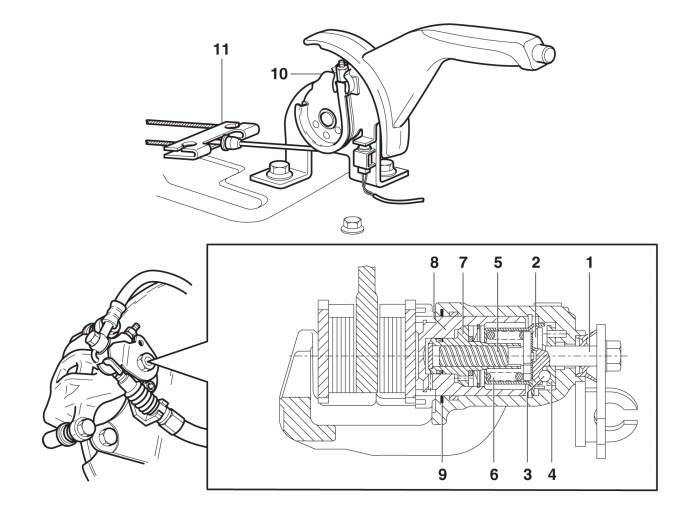

Стояночный тормоз задействует тормозные накладки непосредственно к задним дискам. Внутренний барабан отсутствует. Поэтому суппорты задних тормозов имеют интегрированный механизм ручного тормоза.Механизм настраивается самостоятельно после каждого применения тормозной системы.Движение кабеля стояночного тормоза в продольном направлении преобразуется во вращательное движение у входного вала (1). У конца этого вала имеется пластина (2) с тремя коническими углублениями (3). В каждом углублении находится шарикоподшипник. Вместе с уплотнительной пластиной (4) этот блок образует подшипник с 3-мя шарами, который смещает вал (1) в осевом направлении, когда он вращается. Осевое смещение начинается с большого по отношению к вращению, а затем ослабевает относительно вращения. Это ведет к увеличению силы задействования.Когда стояночный тормоз затягивается, то вал вращается (1) и смещается в осевом направлении. Это ведет к передвижению самоустанавливающейся оси (5) против давления пружины (6). Этот вал принимает передвижение через гайку (7) к поршню колесного тормоза (8).Это прижимает поршень к тормозной накладке. Благодаря суппорту тормоза подвижного типа тормозной диск запирается обеими тормозными накладками.Самоустанавливающаяся ось (6) имеет резьбу с широким шагом, что позволяет гайке (8) нарезаться. Таким образом производится новая регулировка при каждом применении тормоза.После торможения уплотнительное кольцо (9) немного прижмет поршень назад. Поршень может выполнить это движение, поскольку в резьбе винта имеется небольшой зазор.При замене тормозных накладок необходимо повернуть самоустанавливающуюся ось назад посредством вращения тормозного поршня с помощью специального инструмента.

Регулировка кабеля стояночного тормоза

Кабель стояночного тормоза регулируется у рычага стояночного тормоза. Регулировочная гайка (10) доступна изнутри салона. Выравнивающий суппорт (11) необходим для ровного распределения тормозного эффекта на обоих задних колесах. Он также доступен изнутри салона.
