Стояночные фонари/освещение номерного знака (2013, 2014)

Применимость

Стояночные фонари/освещение номерного знака

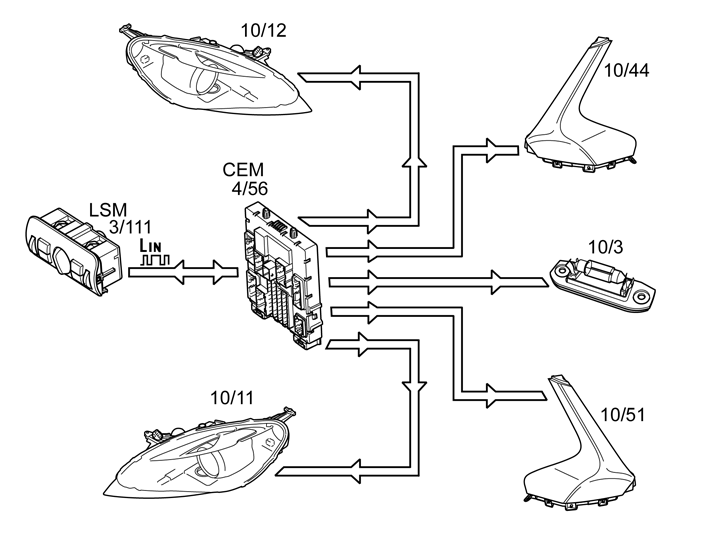

Стояночные фонари (10/11-12, 10/44-45 и 10/51-52) и освещение номерного знака (10/3) загораются, когда:

• ручка в модуле управления светотехникой (МУС) (3/111) находится в положении ближнего света
• ручка в модуле управления светотехникой (МУС) находится в положении стояночного освещения
• ручка в модуле управления светотехникой (МУС) находится в нулевом положении (только для Канады)
• ближний свет включается посредством автоматической функции ближнего света (в зависимости от рынка).

Центральный электронный модуль (СЕМ) (4/56) получает информацию по линии коммуникации LIN от модуля выключателей освещения (LSM) для включения ламп.Электропитание на фонари подается напрямую, каждый через свой отдельный выход на центральном электронном модуле (CEM).Чтобы обнаружить причины неисправностей фонарей, центральный электронный модуль (СЕМ) проверяет потребление электроэнергии на каждом выходе.Для стояночных фонарей имеется функция аварийного режима "limp home", и они будут работать, даже если имеется неисправность в сети CAN или разрыв цепи в последовательной связи между модулем выключателей освещения (LSM) и центральным электронным модулем (CEM). Стояночные фонари будут работать, когда зажигание находится в положении II.При получении центральным электронным модулем (CEM) выходного сигнала о столкновении от модуля дополнительной системы удерживания (SRS), помимо мигания аварийной сигнализации, также включаются и стояночные фонари.
