Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2007–2015A |
| S80L | — | 2008–2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2008–2015 |
| XC60 | — | 2009–2015A |
| XC70 (08-) | — | 2008–2015A |
Стояночные фонари/освещение номерного знака

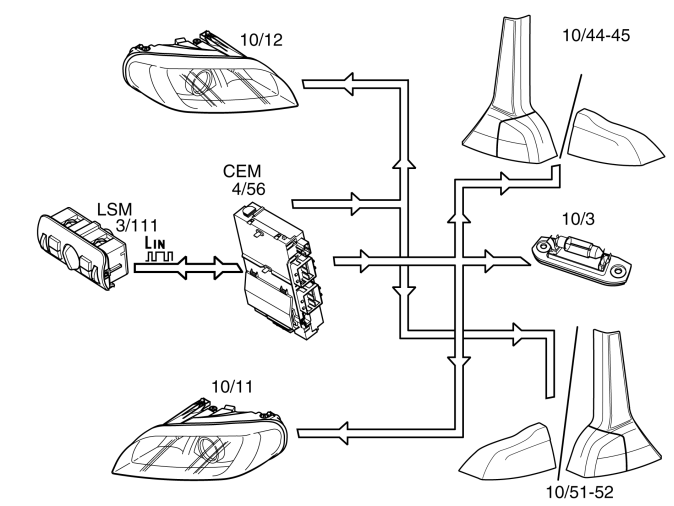

Стояночные фонари (10/11-12, 10/44-45 и 10/51-52) и освещение номерного знака (10/3) загораются, когда:
- ручка в модуле выключателей освещения (LSM) (3/111) находится в положении ближнего света
- ручка в модуле выключателей освещения (LSM) находится в положении стояночного освещения
- ближний свет включается посредством автоматической функции ближнего света (в зависимости от рынка).
Центральный электронный модуль (СЕМ) (4/56) получает информацию по линии коммуникации LIN от модуля выключателей освещения (LSM) для включения ламп.Электропитание на фонари подается напрямую, каждый через свой отдельный выход на центральном электронном модуле (CEM).Чтобы обнаружить причины неисправностей фонарей, центральный электронный модуль (СЕМ) считывает потребление электроэнергии каждого выхода.Для стояночных фонарей имеется функция аварийного режима "limp home", и они будут работать, даже если имеется неисправность в сети CAN или разрыв цепи в последовательной связи между модулем выключателей освещения (LSM) и центральным электронным модулем (CEM). Стояночные фонари будут работать, когда зажигание находится в положении II.Если центральный электронный модуль (СЕМ) получает сигнал о столкновении от модуля дополнительной системы удерживания (SRS), то начиная с производственной недели 200946, кроме аварийных мигающих сигналов активируются также и габаритные огни.
