Стороны (1998, 1999)

Панель двери, панель

Приклейте усиливающий элемент ручки двери.

Нанесите клей на усиливающий элемент рамы двери.

Прорежьте отверстия в нижнем крае панели двери.Нанесите сварочную грунтовку на нижний край дверной рамы.Нанесите клей на панель двери, как показано на иллюстрации.Установите дверную раму в панель двери.Отрегулируйте и надежно затяните.Заверните край.

Заварите электрозаклепками нижний край.

Убедитесь, что дверь правильно выровнена.Особенно тщательно проверьте четыре угла.

Приварите верхние углы электрозаклепками после установки и регулировки в автомобиле.

Сошлифуйте точечные сварные швы на нижнем крае.Зашлифуйте края дверной панели.Поддев, отожмите дверную панель.Зашлифуйте и выровняйте сопрягаемые поверхности.

Замена порога двери, рамы ветрового стекла и стойки А, В

Осторожно: Перед началом работы, автомобиль должен быть установлен на рихтовочный стенд, оборудованный системой зажимных приспособлений.

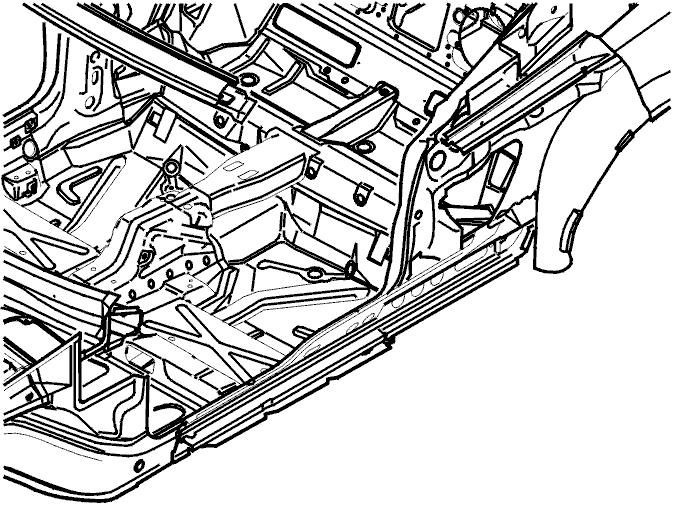

Вытяните поврежденную секцию.Сошлифуйте или высверлите точечные сварные швы в боковой стороне капота, пороге и заднем крыле.Отрежьте, сошлифуйте или выпилите поврежденные участки.Зашлифуйте и выровняйте сопрягаемые поверхности.Нанесите сварочную грунтовку на все сопрягаемые поверхности.

Примечание: Перед установкой, убедитесь, что опорная плита надежно закреплена и имеет правильный размер.

Примечание: Стойка А и элементы порога двери не должны иметь швов и должны заменяться как единые блоки.

Осторожно: Следующие операции очень важны для конструктивной целостности автомобиля. Поэтому важно точно соблюдать последовательность сварочных работ.

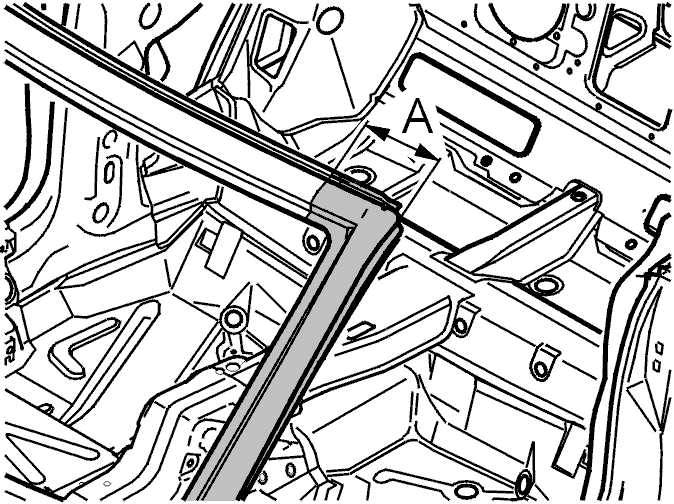

Выполните грубую обрезку элемента конструкции ветрового стекла согласно размеру А от края стойки.Размер А = приблизительно 150 мм.

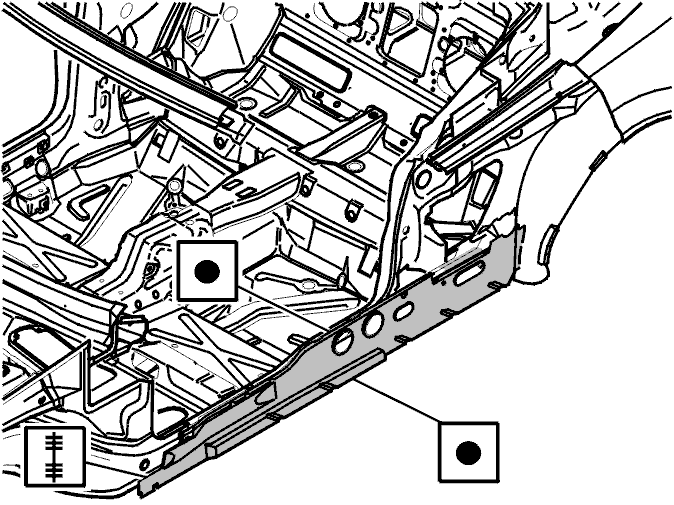

Выровняйте новый внутренний усиливающий элемент порога от надколесной дуги к боковой стороне капота.Приварите на место.

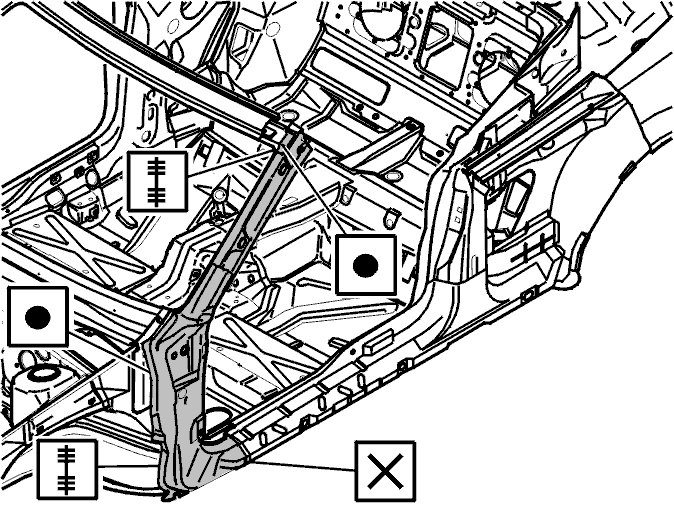

Выровняйте новую стойку В.Приварите на место.

Выровняйте новый промежуточный усиливающий элемент порога от надколесной дуги к боковой стороне капота.Приварите прихваточным швом.

Примечание: Не начинайте точечную сварку до тех пор, пока порог не будет установлен и отрегулирован.

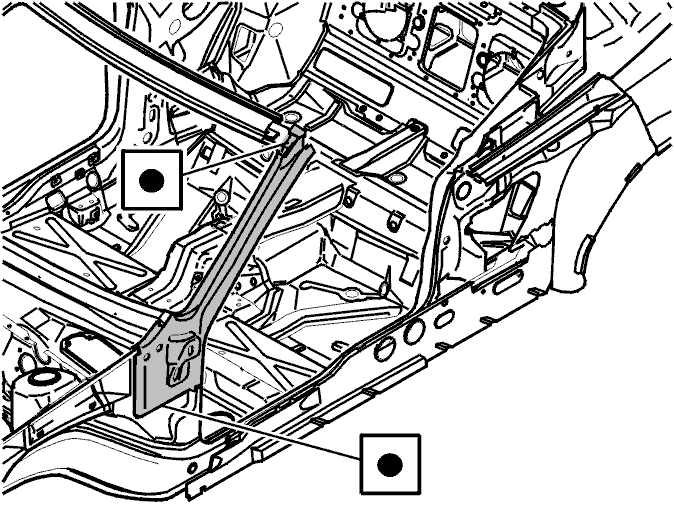

Выровняйте всю внутреннюю стойку ветрового стекла. Используйте существующее соединение наверху возле элемента конструкции крыши

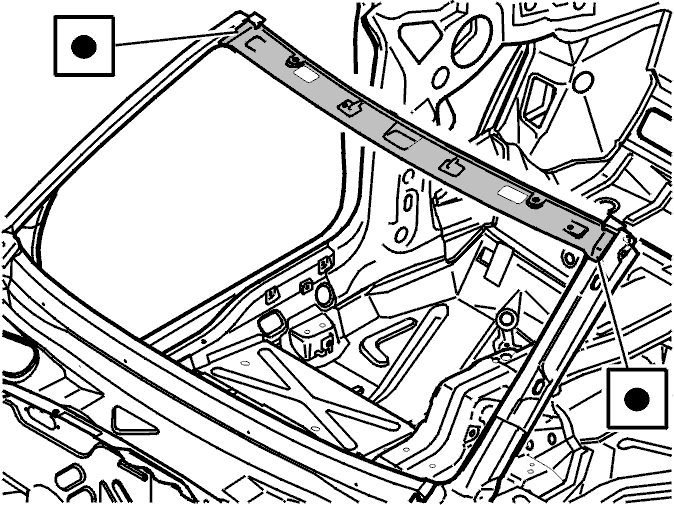

Выровняйте новую верхнюю раму ветрового стекла.

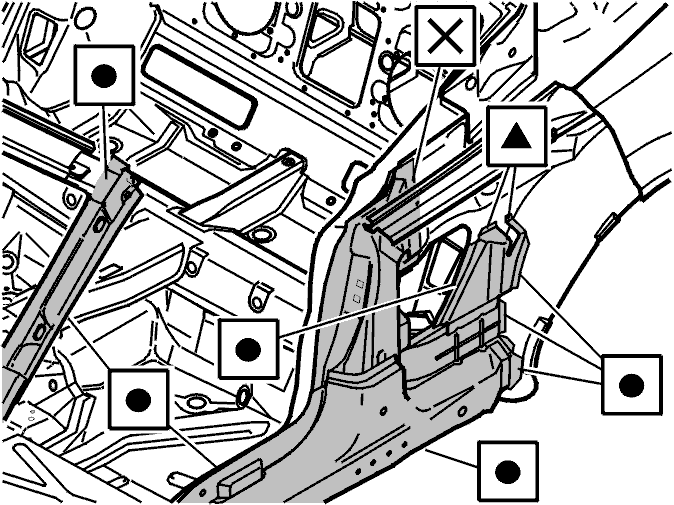

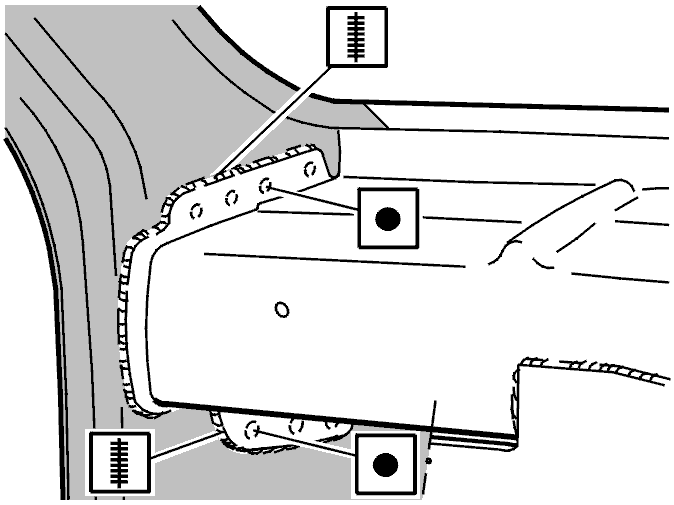

Выровняйте новый усиливающий элемент (с трубой) боковой стороны капота в сборе.Приварите электрозаклепками к элементу конструкции порога двери и наверху около рамы ветрового стекла.

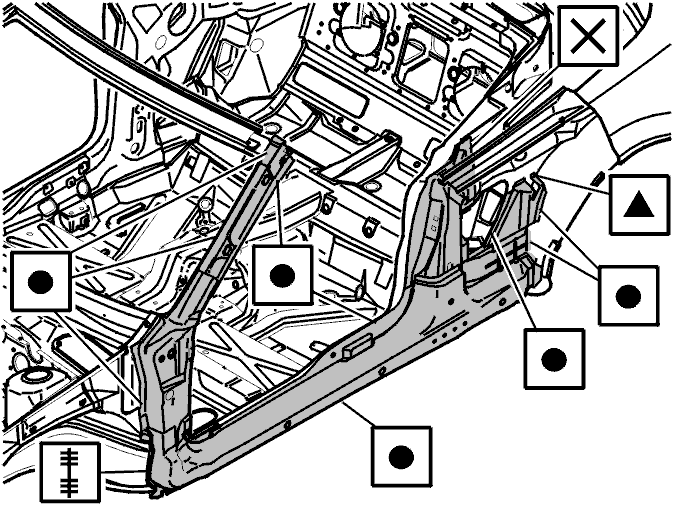

Выровняйте новый наружный усиливающий элемент порога.Приварите электрозаклепками.

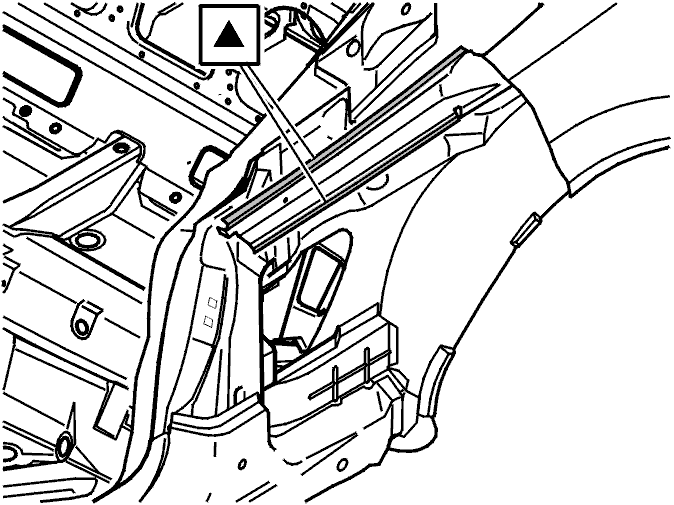

Нанесите клей на верхний край усиливающего элемента на горизонтальную плоскую поверхность. Зафиксируйте точечной сваркой в 4 местах, когда сторона находится в нужном положении.

Усиливающий элемент приклеивается ко внутренней стороне порога двери. На иллюстрации она показана серым цветом. Этот усиливающий элемент устанавливается на заводе по изготовлению шасси для улучшения конструкции автомобиля. Усиливающий элемент не обладает техническими характеристиками, усиливающими прочность или снижающими деформацию в случае столкновения. Поэтому этот усиливающий элемент не поставляется в качестве запасной детали.

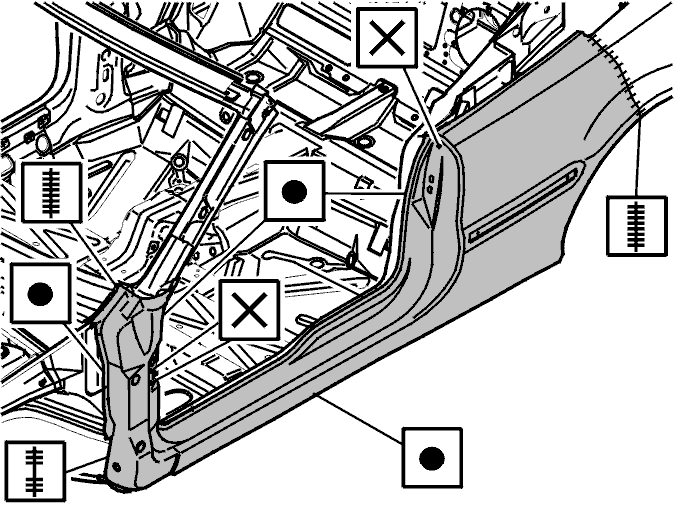

Выровняйте новый порог двери.Приварите на место.

Другие положения обрезки, относится только к наружной стороне.

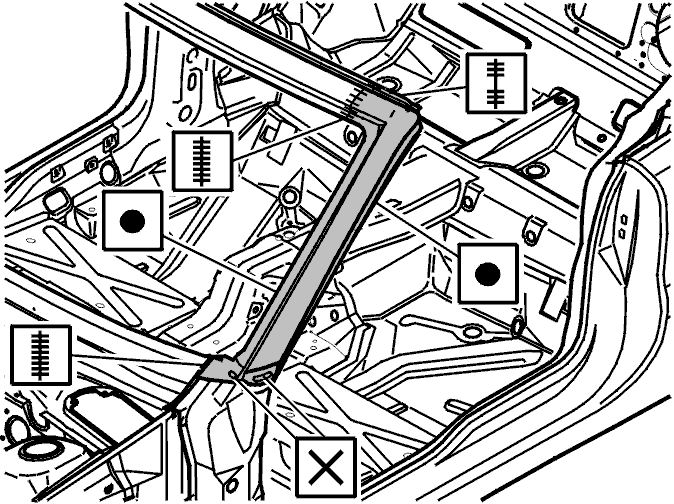

Выровняйте новую стойку ветрового стекла. Соедините приблизительно на расстоянии 150 мм от края стойки.Приварите на место роликовой сваркой.

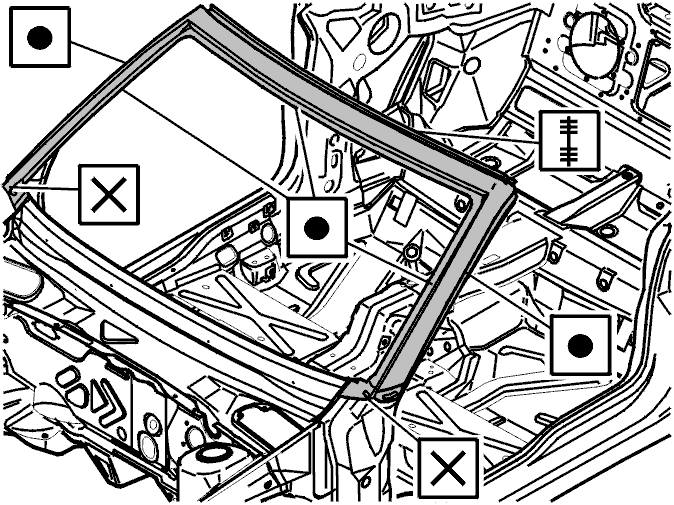

Выровняйте новую раму ветрового стекла. Соедините приблизительно на расстоянии 150 мм от края стойки.

Петля двери, внутренняя, замена

Поместите две прокладки (толщиной 0,5 мм) под каждую петлю.Петля должна располагаться по центру отверстий винтов, обе петли должны быть расположены на одной прямой.Привинтите ограничители двери🔧 FIXTUR (FÖR DÖRRAR/GÅNGJÄRN)на свое место на нижней стороне порога двери.Отрегулируйте высоту и ширину должным образом.Поместите дверь в автомобиль, петлями внутрь существующих отверстий.

Выровняйте дверь с:

• порогом двери
• заднее крыло.

При необходимости, установите переднее крыло.

Отрегулируйте опору двери до правильной высоты.Приварите петли прихваточным швом как внутри, так и снаружи.Заключительная регулировка.Приварите на место.Снимите дверь и сошлифуйте швы.

С боковой стороной капота, замена
