Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | — | 2003, 2004 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие стержня антенны
Очистите участок вокруг головки антенны.
Вытяните стержень антенны при включенном радио (оставьте радио включенным).
Примечание: Если стержень антенны не вытягивается полностью, вытяните его силой.

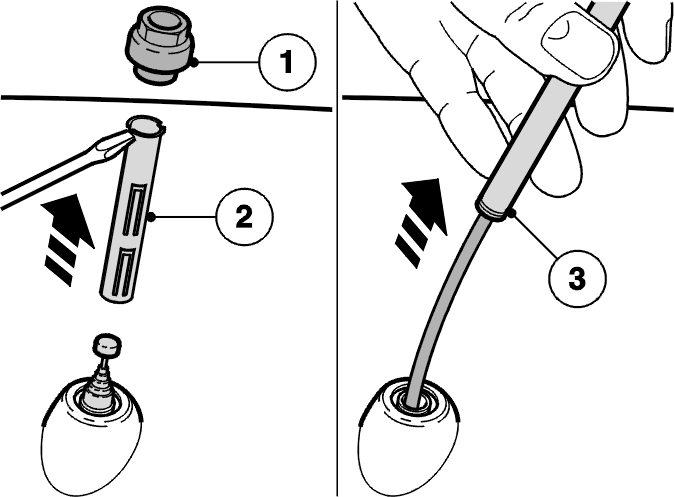

Снимите:
- гайку (1)
- адаптер (2)
- стержень антенны (3), вытянув механизм силой.
Вытяните стержень антенны и нейлоновую накладку полностью.
Установка
Установка стержня антенны

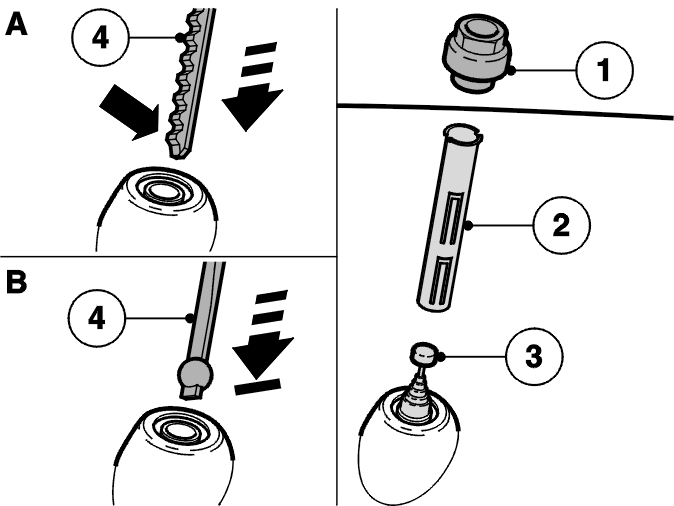

Установите стержень антенны. Вставьте конец нейлоновой накладки (4) в механизм.
Вариант A, зубчатый вариант:
Вдавите зубчатую нейлоновую накладку (4), пока шлицы не зацепятся за электродвигатель.
Вариант B, шаровой вариант:
Вдавите нейлоновую накладку (4) до упора, пока шар не войдет в механизм.Выключите радио. Стержень антенны (3) снова втягивается в механизм.
Осторожно: Осторожно вставьте стержень антенны в трубу.
Если стержень антенны не втянулся в механизм полностью, осторожно втолкните его.
Установите:
- адаптер (2)
- гайку (1). Затяните до 4,5 Н·м.
Завершение
Функциональная проверка
Выключите и включите радио несколько раз. Убедитесь, что весь стержень антенны выдвигается и затем втягивается.
