Стартер, замена (B8444S)

Снятие верхнего раскоса

Снимите:

• 4 винта на опорных стаканах подвески
• винты на верхней опоре двигателя
• верхний раскос.

Снятие компонентов

Снимите:

• отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.
• крышку расширительного бачка.

Поднимите автомобиль.

Снятие защитной пластины (передвижная пластина)

Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.

Выверните 6 винтов.Поднимите и сдвиньте защитную пластину вперед.Снимите брызговик.

Слив охлаждающей жидкости

Откройте кран на нижнем левом краю радиатора.Слейте охлаждающую жидкость в чистую емкость.Закройте кран.

Установка защитной пластины

Установите:

• защитную пластину
• 6 винтов; затяните.

Опустите автомобиль.

Снятие крышки воздухоочистителя

Снятие воздухоочистителя вытягиванием наверх.

Снятие разъемов

Снимите:

• 2 разъема с модуля управления двигателя (ECM); наденьте ленточный хомут на жгут проводов
• разъем с датчика массового расхода воздуха.

Снятие воздухоочистителя

Снимите:

• 2 винта со шланга чистого воздуха на передней панели
• шланг чистого воздуха
• хомут для шлангов с впускного коллектора между датчиком массового расхода воздуха и модулем электронной дроссельной заслонки (ЕТМ)
• воздухоочиститель, вытянув его наверх.

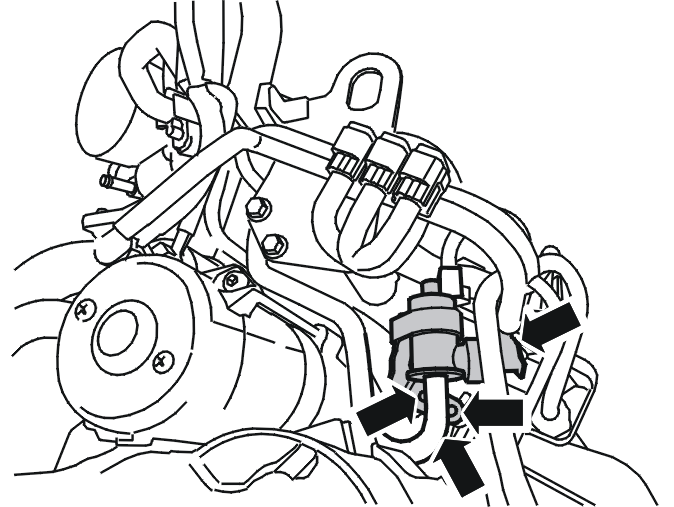

Снятие вакуумных шлангов

Снимите:

• разъем на тормозной вакуумный клапан
• вакуумный шланг с вакуумного насоса, нажав на быстродействующий замок
• вакуумный шланг с тормозного вакуумного клапана
• вакуумный шланг с впускного коллектора
• вакуумный шланг с держателя.

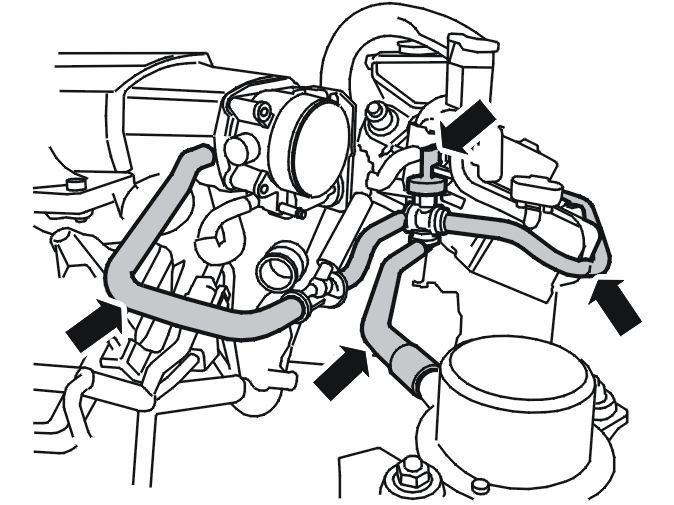

Снятие шлангов радиатора

Отсоедините шланги радиатора с быстродействующей муфты в сторону теплового экрана.Отсоедините шланг охлаждающей жидкости с корпуса дроссельной заслонки, сняв хомут.Отведите в сторону шланги охлаждающей жидкости.

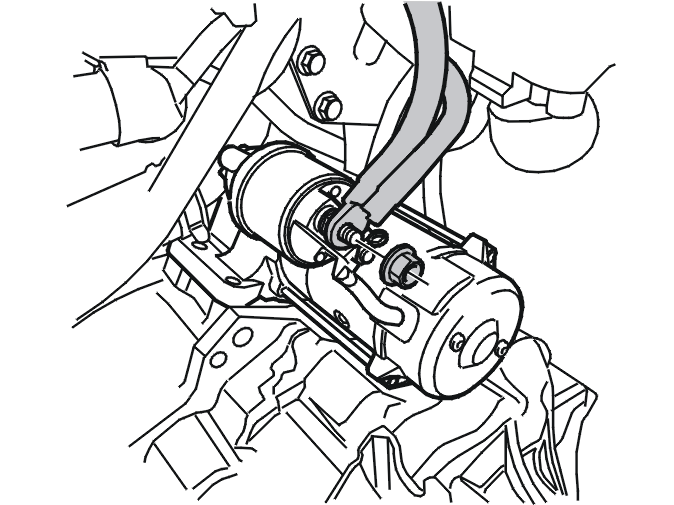

Снятие трубопроводов

Снимите:

• разъем к модулю электронной дроссельной заслонки (ЕТМ) и электрическому распределительному центру
• защитный колпачок с соленоида стартера
• гайку с положительного провода на соленоиде стартера
• положительный провод
• контрольный провод с соленоида стартера.

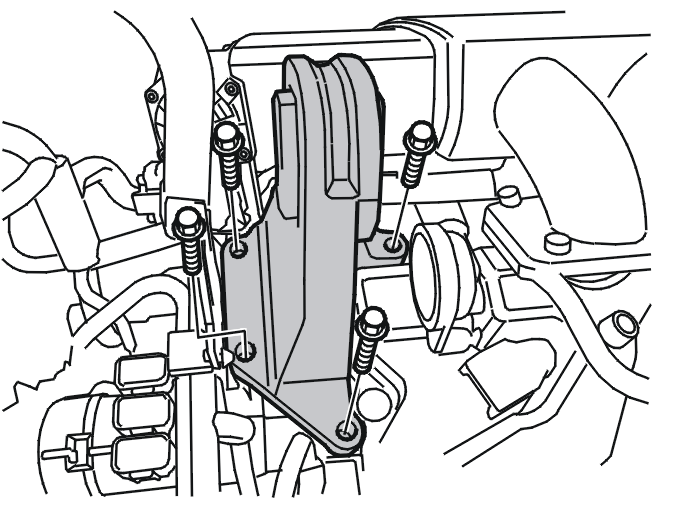

Снятие верхней опоры двигателя

Снимите:

• 4 винта
• верхнюю опору двигателя.

Снятие кронштейна клапана выделения паров

Снимите:

• клапан выделения паров с кронштейна
• трубопровод с клапана выделения паров к баку, сняв быстродействующий замок
• шланг с впускного коллектора к клапану выделения паров, сняв хомут для шлангов
• 2 винта кронштейна клапана выделения паров
• кронштейн клапана выделения паров.

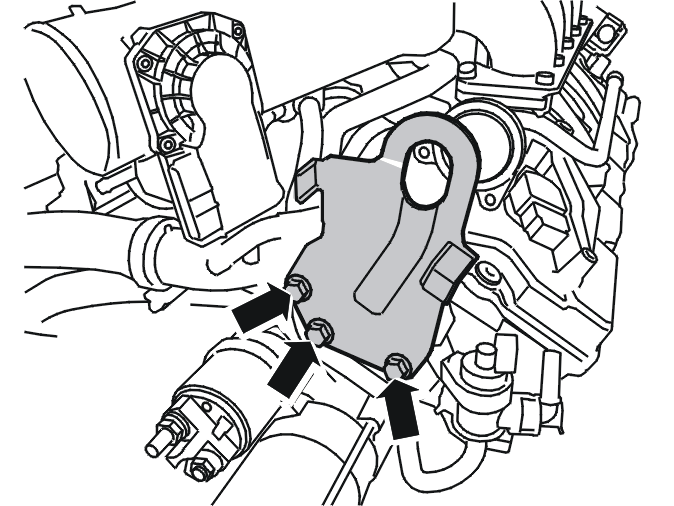

Снятие подъемной петли

Снимите:

• 3 винта подъемной петли
• подъемную петлю.

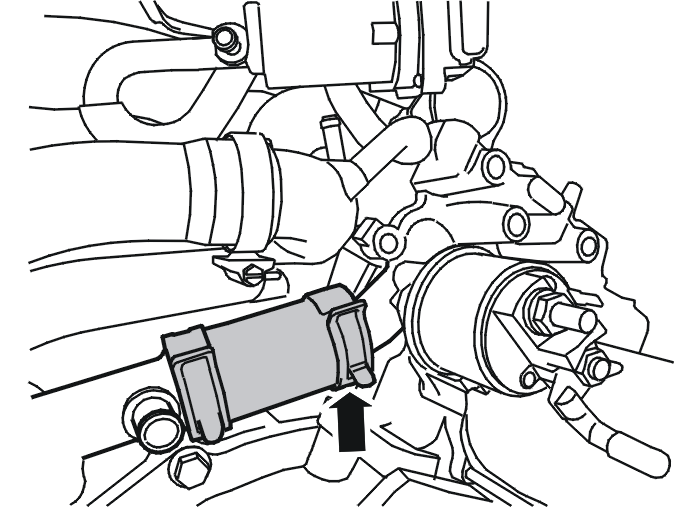

Снятие хомута шланга охлаждающей жидкости

Откройте хомут шланга охлаждающей жидкости и передвиньте его в сторону.

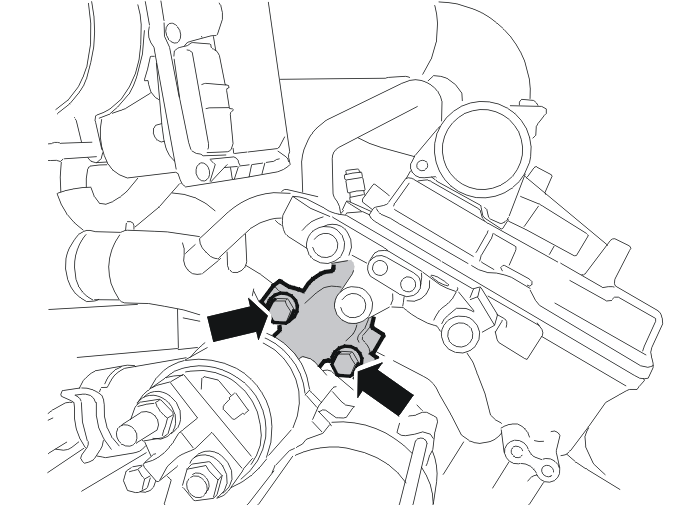

Снятие соединительной трубы охлаждающей жидкости

Снимите:

• 2 винта
• соединительную трубу. Выбросьте прокладку.

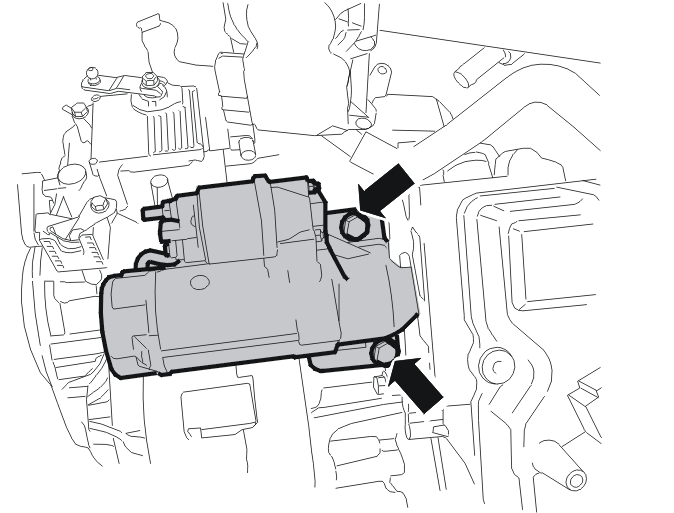

Снятие стартера

Снимите:

• 2 винта
• стартер.

Установка стартера

Установите:

• стартер.
• 2 винта; затяните.

Установка соединительной трубы охлаждающей жидкости

Установите:

• новую прокладку
• соединительную трубу на шланг охлаждающей жидкости
• 2 винта; затяните.

Установка хомута на шланг охлаждающей жидкости

Установите зажим в его первоначальное положение.

Установка подъемной петли

Установите:

• подъемную петлю на соединительную трубу
• 3 винта; затяните
• стержень троса в зажим.

Установка кронштейна клапана выделения паров

Установите:

• кронштейн клапана выделения паров
• 2 винта кронштейна; затяните
• шланг с впускного коллектора на клапан выделения паров; зажмите хомутом
• трубопровод на бак на клапане выделения паров; зажмите быстродействующим замком
• клапан выделения паров на кронштейн.

Установка верхней опоры двигателя

Установите:

• верхнюю опору двигателя.
• 4 винта; затяните.

Установка проводов

Установите:

• разъем к модулю электронной дроссельной заслонки (ЕТМ) и электрическому распределительному центру
• положительные провода, 2 шт. на соленоиде. Затяните согласно: Момент затяжки
• гайку; затяните
• защитный колпачок на гайку
• контрольный провод на соленоид.

Установка шлангов охлаждающей жидкости

Установите:

• 2 шланга охлаждающей жидкости на соединения у теплового экрана; закрепите быстродействующим фиксатором
• шланг охлаждающей жидкости на корпус дроссельной заслонки; закрепите хомутом.

Установка воздухоочистителя

Установите:

• воздухоочиститель на левую поперечину рамы
• впускной шланг на корпус дроссельной заслонки; закрепите хомутом
• разъем на датчик массового расхода воздуха.

Установка вакуумных шлангов

Установите:

• вакуумный шланг на вакуумный насос; зажмите быстродействующим замком
• вакуумный шланг на тормозной вакуумный клапан
• вакуумный шланг на впускной коллектор; закрепите хомутом
• тормозной вакуумный клапан в держатель
• разъем на тормозной вакуумный клапан.

Установка впускного коллектора чистого воздуха

Установите:

• впускной коллектор
• 2 винта.

Установка разъемов модуля управления двигателя (ECM)

Установите:

• разъемы к модулю управления двигателя (ECM); зажмите быстродействующим замком
• крышку на воздухоочиститель.

Установка верхнего раскоса

Установите:

• раскос между опорными стаканами подвески
• 4 винта на опорном стакане подвески; затяните
• винт опоры раскоса на верхней опоре двигателя; затяните.

Проверьте

Осторожно: Убедитесь, что выпускной шланг заправочной установки не зажат, так как это может повредить систему охлаждения.

Заправьте охлаждающую жидкость, используя заправочную установку 🔧 KYLVÄTSKEPÅFYLLARE и крышку: 🔧 LOCK.

Запустите двигатель и прогрейте до нормальной рабочей температуры. Проверьте на утечки и работоспособность. Долейте жидкость при необходимости.
