Стандарты для поверхностной обработки днища

Информация: Иногда поступают жалобы на дефекты или недостатки покрытия днища. Площадь покрытия днища уменьшена так, что оно может выглядеть дефектным или недостаточным.

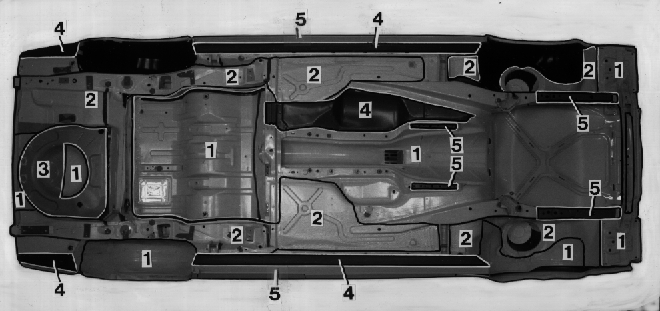

В настоящем Бюллетене по обслуживанию указаны поверхности днища, на которые нанесено и не нанесено специальное покрытие для днища.

1. Поверхность днища, не нуждающаяся в покрытии (возможно избыточное напыление)
2. Необходимо покрытие 100 - 150 мкм (0,1- 0,15 мм)
3. Необходимо покрытие 250 - 300 мкм (0,25- 0,3 мм)
4. Не покрывайте поверхность (возможно избыточное напыление)
5. Не покрывайте термоклеем или мастикой для днища

Покрытые поверхности в арках колес

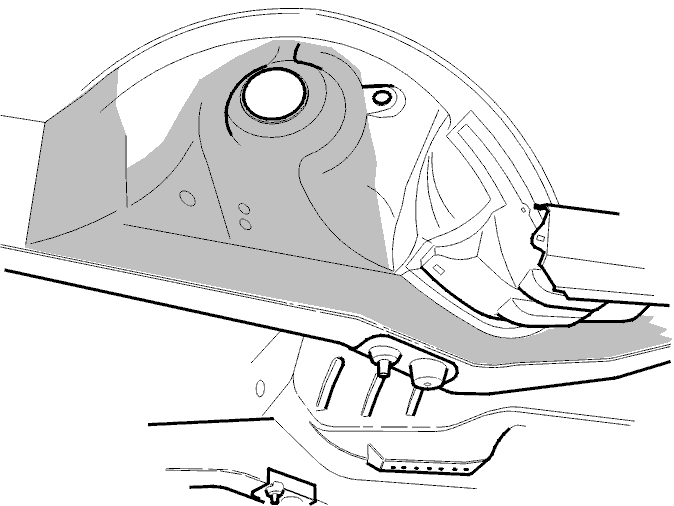

На помеченные поверхности в арках колес должно быть нанесено покрытие для днища (поверхности вокруг опорных стаканов пружинных стоек).Остальные поверхности арок колес закрыты облицовкой крыльев и не нуждаются в нанесения покрытия.На иллюстрации показана арка левого переднего колеса.

На иллюстрации показана арка левого заднего колеса.
