Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991–1998 |
| 960 | — | 1991–1997 |
Специальные инструменты
- 🔧 MOMENTHYLSA 19 MM (90 Nm FÄRGMÄRKT GUL) 7/900
Примечание: Существует несколько способов монтажа стабилизатора поперечной устойчивости к элементам каркаса. См. каталог сменных деталей.
Поднять передок и снять колесо
Установить стойки под точки установки домкрата.Модель 82-84 года выпуска: Разметить положение колеса. Кернить болт ближайший к клапану. Маркировка необходима во избежание дальнейшей балансировки. На моделях более поздних годов выпуска для данной цели имеется установочный штифт.Снимите колесо.

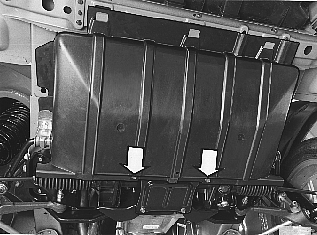

Снять грязевой щиток под двигателем.

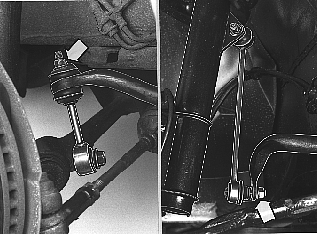

Снять стабилизатор поперечной устойчивости с серьги крепления стабилизатора.
На рисунке справа показаны модели 700, 940 и 960 серий до 1994 года выпуска включительно. Модели 960 серии 1995 года показаны справа.

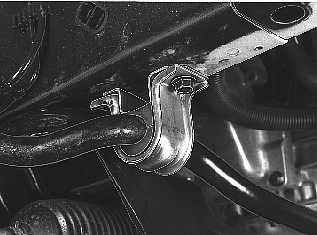

Снять зажимы стабилизатора поперечной устойчивости.
Снять зажимы на обеих сторонах:Снять втулки и держатели.

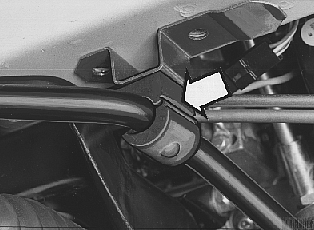

На рисунке показана версия ограниченного количества автомобилей 960 серии 1995 года выпуска, где трубопровод масляного охлаждения рулевого управления проведен под держателем стабилизатора поперечной устойчивости.
Установить новые резиновые втулки

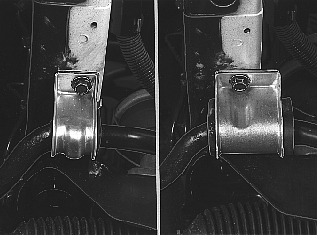

Установить держатели и зажимы (на ранних версиях).
Примечание: Повернуть держатель выступами вперед.
Затянуть до 50 Нм.

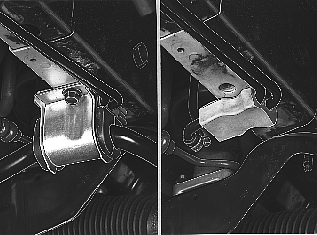

Установить держатели и зажимы (на поздних версиях).
Существует два типа зажимов поздней версии. Здесь показана правая сторона, левая сторона - зеркальное отображение.
Примечание: Заметить положение зажима по отношению к лонжерону.
Затянуть до 50 Нм.
Установить стабилизатор поперечной устойчивости на верхние узлы крепления стабилизатора.
700, 940 и 960 -1994
- Использовать новую контргайку. Затянуть гайку таким образом, чтобы обеспечить между шайбами зазор 42 мм.
960 1995-:
- Использовать новую контргайку. Затянуть до 50 Нм.
Установить грязевой щиток под двигателем.
Установите колесо
Смазать направляющий выступ ступицы под обод. Использовать антикоррозионное вещество с номером 1161030-0.Модели 82-84 года выпуска: Установить колесо по разметке.Установить гайки колеса, не затягивая. Затянуть накрест до 85 Нм.Для затяжки использовать гайковерт с тарированной насадкой 🔧 MOMENTHYLSA 19 MM (90 Nm FÄRGMÄRKT GUL) 7/900.Опустите автомобиль.
