Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2007–2011 |
| S80L | — | 2008–2011 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V60 | — | 2011 |
| V70 (08-) | — | 2008–2011 |
| XC60 | — | 2009–2011 |
| XC70 (08-) | — | 2008–2011 |
Лампы накаливания S80/ V70/ XC70 (в зависимости от рынка)
| Лампы | Ватт | Цоколь |
|---|---|---|
| Фара с ксеноновой лампойПредупреждение: Высокое напряжение! | ||
| Ксенон, Дальний/ ближний свет фар | 35 | D1S |
| Дополнительный дальний свет, ксенон, ABL | 55 | H7 |
| Галогенный ближний свет фар | 55 | H7 |
| Галогенный дальний свет фар | 65 | H9 |
| Фонари стоп-сигнала (торможения) | 21 | P21W |
| Фонари заднего хода | 21 | P21W |
| Противотуманный свет, сзади | 21 | P21W |
| Мигающие сигналы, задние | 21 | PY21W |
| Мигающие сигналы, передние | 21 | H21W |
| Задние габаритные/стояночные огни, боковые габаритные огни | - | LED |
| Освещение номерного знака, освещение порогов, освещение багажного отделения | 5 | SV8,5 |
| Косметическое зеркало | 1,2 | SV5,5 |
| Габаритные/стояночные огни, передние | 5 | W5W |
| Боковые габаритные огни, передние | 5 | W5W |
| Мигающий сигнал в наружном зеркале заднего вида (желтый) | 5 | W5W |
| Противотуманный свет, передний | 35 | H8 |
| Освещение бардачка | 5 | SV8,5 |
Лампы накаливания XC60 (в зависимости от рынка)
| Лампы | Ватт | Цоколь |
|---|---|---|
| Фара с ксеноновой лампойПредупреждение: Высокое напряжение! | ||
| Ксенон, Дальний/ ближний свет фар | 35 | D1S |
| Дополнительный дальний свет, ксенон, ABL | 65 | H9 |
| Галогенный ближний свет фар | 55 | H7LL |
| Галогенный дальний свет фар | 65 | H9 |
| Фонари стоп-сигнала (торможения) | 21 | P21W |
| Фонари заднего хода | 21 | P21W |
| Противотуманный свет, сзади | 21 | P21W |
| Мигающие сигналы, задние | 21 | PY21W |
| Мигающие сигналы, передние | 21 | PY21W |
| Задние габаритные/стояночные огни, боковые габаритные огни | - | LED |
| Освещение номерного знака, освещение порогов, освещение багажного отделения | 5 | SV8,5 |
| Косметическое зеркало | 1,2 | SV5,5 |
| Габаритные/стояночные огни, передние | 5 | W5W |
| Боковые габаритные огни, передние | 5 | W3WLL |
| Мигающий сигнал в наружном зеркале заднего вида (желтый) | 5 | W5W |
| Противотуманный свет, передний | 35 | H8 |
| Освещение бардачка | 5 | SV8,5 |
Фары, ксеноновые, S80/V70/XC70
Лампы в фаре
| Лампы | Рис. № |
|---|---|
| Дальний свет 55W, H7 | 1 |
| Габаритный свет W5W | 2 |
| Ксенон 35W, D1S | 3 |
| Мигающие сигналы H21W | 4 |
| Боковые габаритные огни W5W | 5 |
| Лампы накаливания спереди (кроме ламп для противотуманного света) заменяются через двигательный отсек. Освободите и снимите весь фонарь. |
|---|

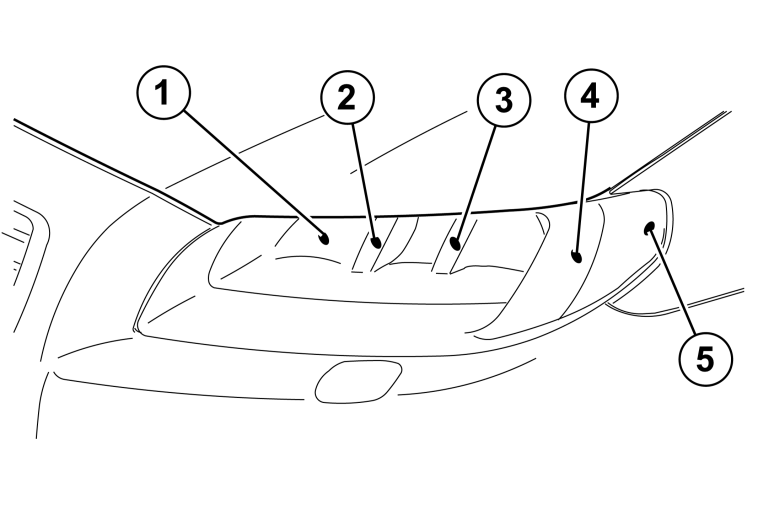

Фары, галогенные, S80/V70/XC70
Лампы в фаре
| Лампы | Рис. № |
|---|---|
| Дальний свет 65W, H9 | 1 |
| Габаритный свет W5W | 2 |
| Ближний свет 55W, H7 | 3 |
| Мигающие сигналы H21W | 4 |
| Боковые габаритные огни W5W | 5 |
| Лампы накаливания спереди (кроме ламп для противотуманного света) заменяются через двигательный отсек. Освободите и снимите весь фонарь. |
|---|
Лампы спереди
Лампы спереди
| Лампы | Рис. № |
|---|---|
| Габаритный свет впереди (Светодиод) | 1 |
| Мигающий сигнал, наружное зеркало заднего вида W5W | 2 |
| Мигающие сигналы, передние PY21W | 3 |
| Боковой габаритный свет W3W | 4 |
| Ближний/Дальний свет (ксенон) 35W, D1S | 5 |
| Дальний свет 65W, H9 | 6 |
| Противотуманные фары H8, 35W | 7 |
| Лампы накаливания спереди (кроме ламп для противотуманного света) заменяются через двигательный отсек. Освободите и снимите весь фонарь. |
|---|

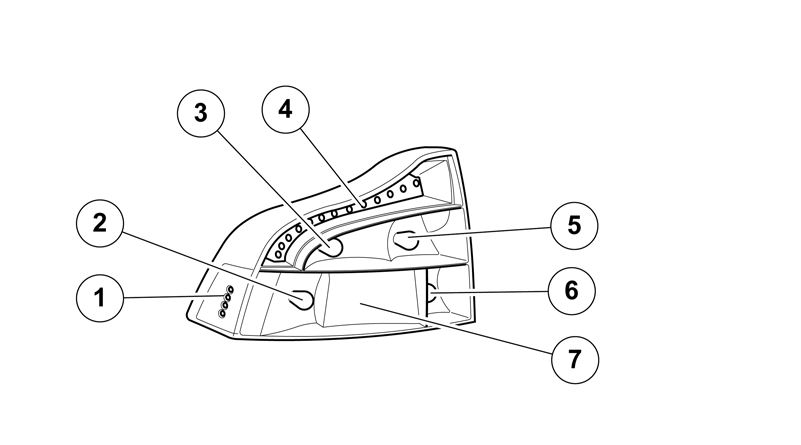

S80 (07-) Задний фонарь
Лампы в заднем фонаре
| Лампы | Рис. № |
|---|---|
| Боковой габаритный фонарь (светодиод) | 1 |
| Фонари стоп-сигнала P21W | 2 |
| Мигающие сигналы PY21W | 3 |
| Лампа заднего габарита (светодиод) | 4 |
| Фонари заднего хода P21W | 5 |
| Задний противотуманный свет P21W | 6 |
| Расположена в левом заднем фонаре в автомобилях с левосторонним управлением и в правом фонаре на автомобилях с правосторонним управлением. |
| Задние лампы (кроме лампы для противотуманного света) заменяются через багажник. |
|---|

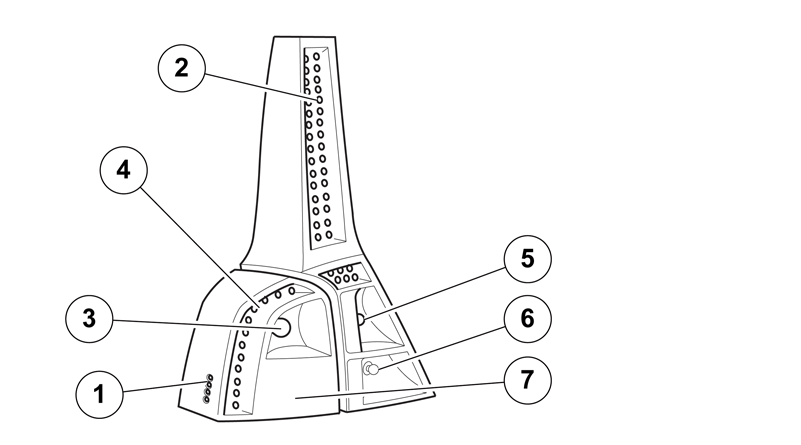

V70 (2008-) и XC70 (2008-)
Лампы в заднем фонаре
| Лампы | Рис. № |
|---|---|
| Боковой габаритный фонарь (светодиод) | 1 |
| Фонари стоп-сигнала P21W | 2 |
| Мигающие сигналы PY21W | 3 |
| Лампа заднего габарита (светодиод) | 4 |
| Фонари заднего хода P21W | 5 |
| Задний противотуманный свет P21W | 6 |
| Расположена в левом заднем фонаре в автомобилях с левосторонним управлением и в правом фонаре на автомобилях с правосторонним управлением. |
| Задние лампы (кроме ламп для противотуманного света) заменяются через багажник. |
|---|
Задний фонарь XC60
Лампы в заднем фонаре
| Лампы | Рис. № |
|---|---|
| Фонари стоп-сигнала (светодиод) | 1 |
| Габаритный свет (светодиод) | 2 |
| Мигающие сигналы PY21W | 3 |
| Фонари заднего хода P21W | 4 |
| Фонари стоп-сигнала P21W | 5 |
| Задний противотуманный свет P21W | 6 |
| Расположена в левом заднем фонаре в автомобилях с левосторонним управлением и в правом фонаре на автомобилях с правосторонним управлением. |
| Задние лампы (кроме ламп для противотуманного света) заменяются через багажник. |
|---|
