Спойлер, сзади, замена (B5254T4)

Снятие спойлера

Откройте заднюю дверь автофургона.

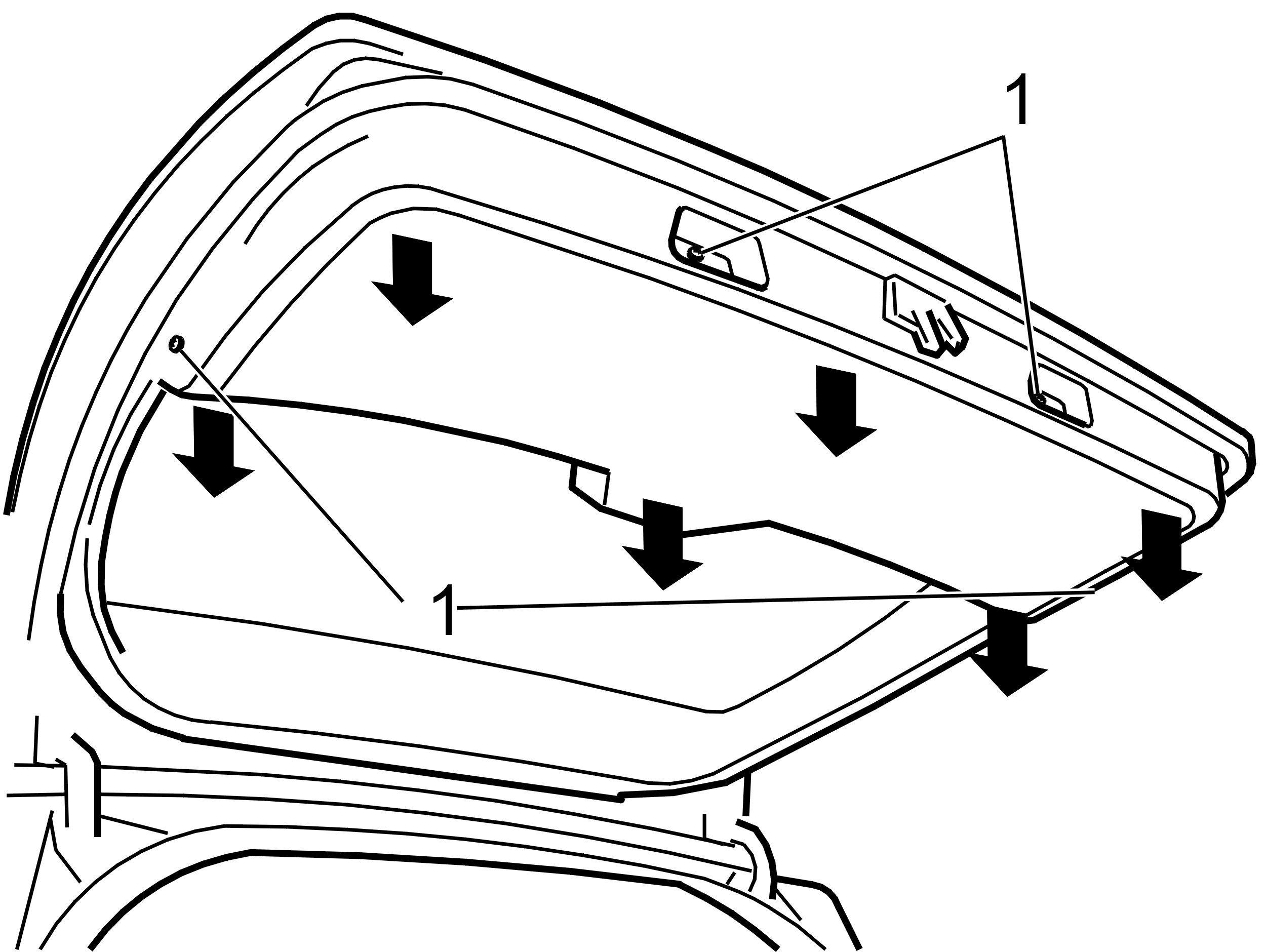

Снимите:

• 4 винта (1) для нижней части панели задней двери автофургона

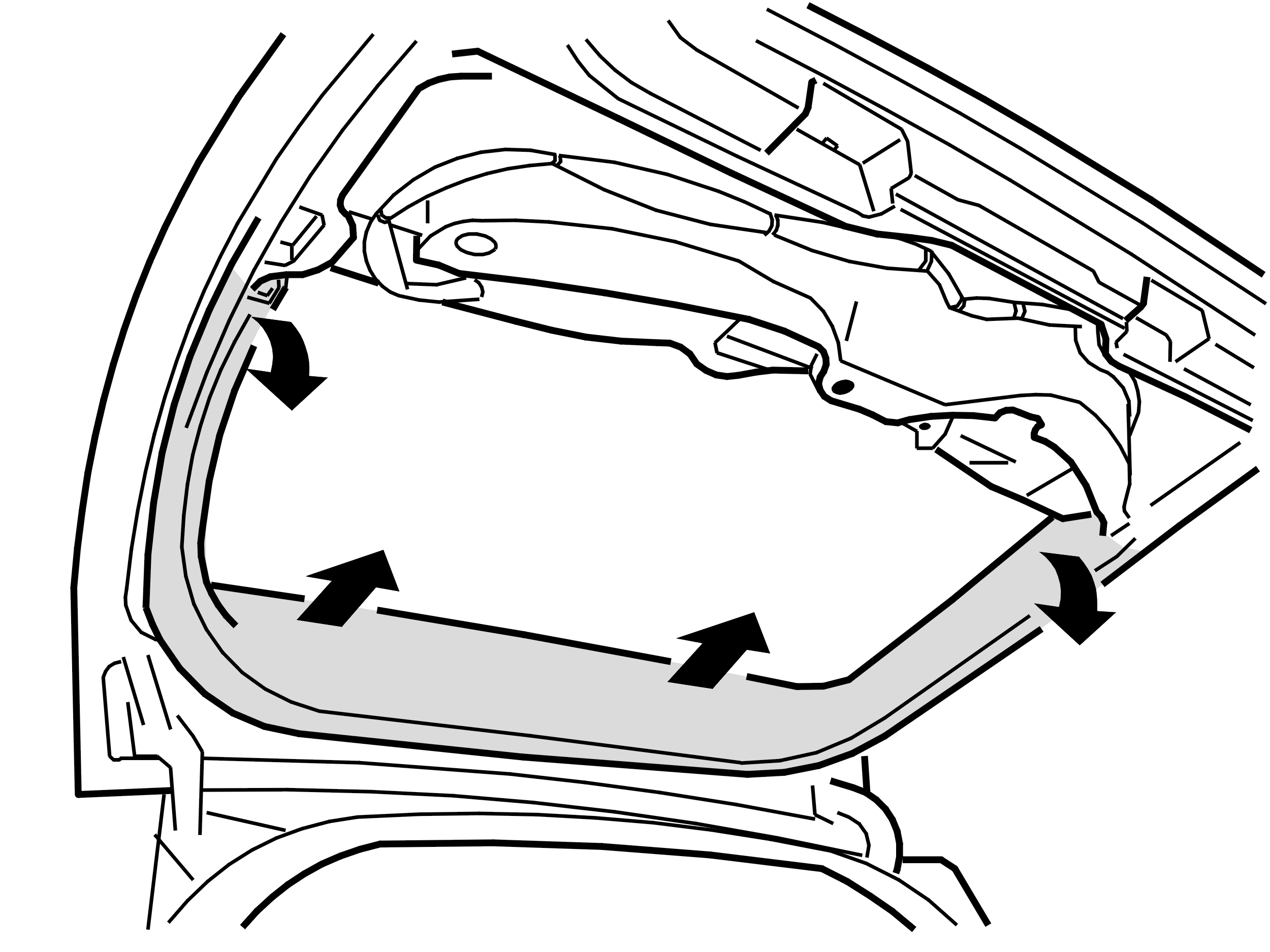

• 8 зажимов. Возьмитесь за края панели. Осторожно стяните панель.

Потяните стороны панели вниз до тех пор. пока она не выйдет из 2 зажимов.Возьмитесь за верхнюю часть панели. Осторожно потяните, чтобы зажимы разблокировались.

Снимите:

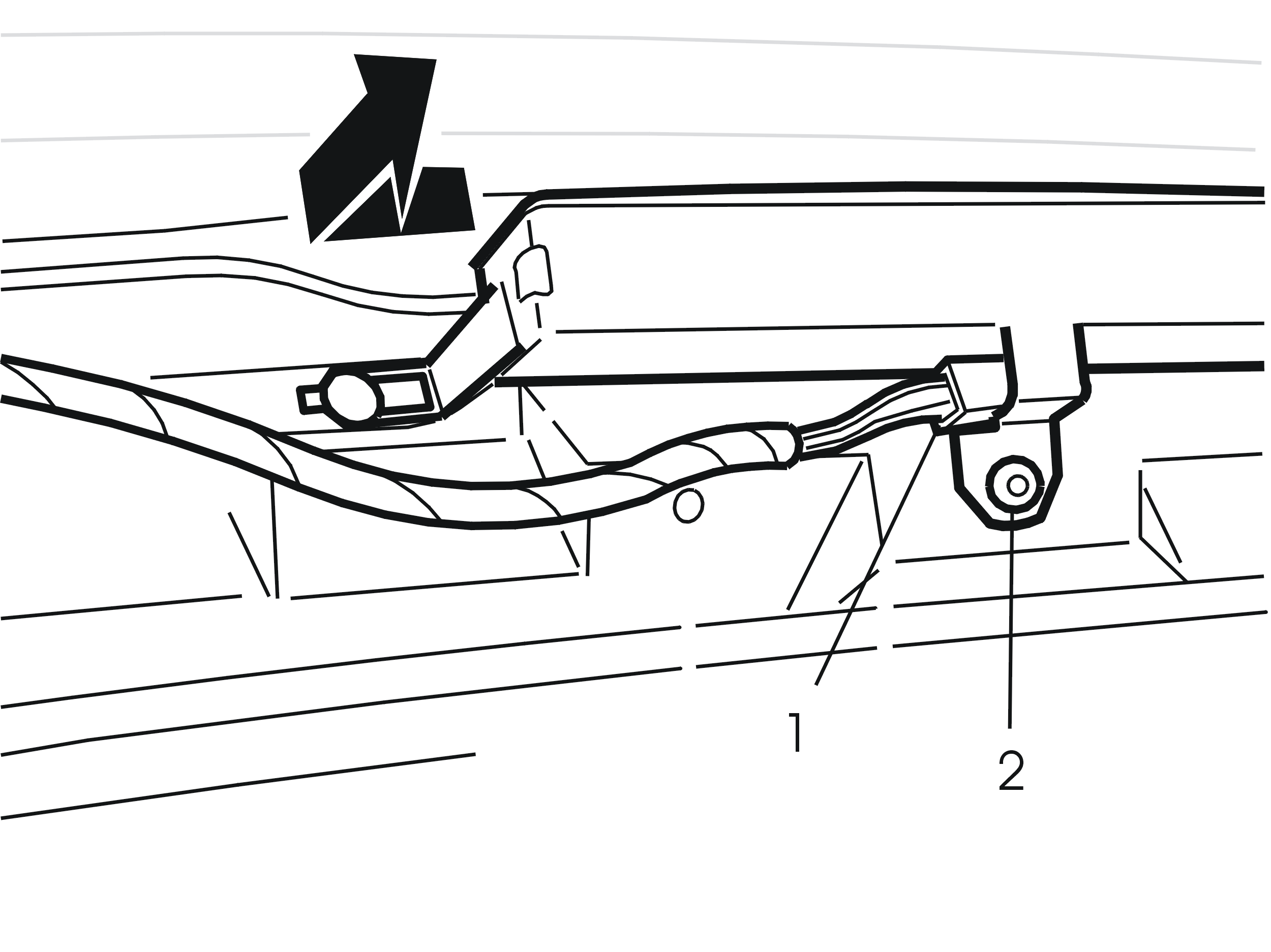

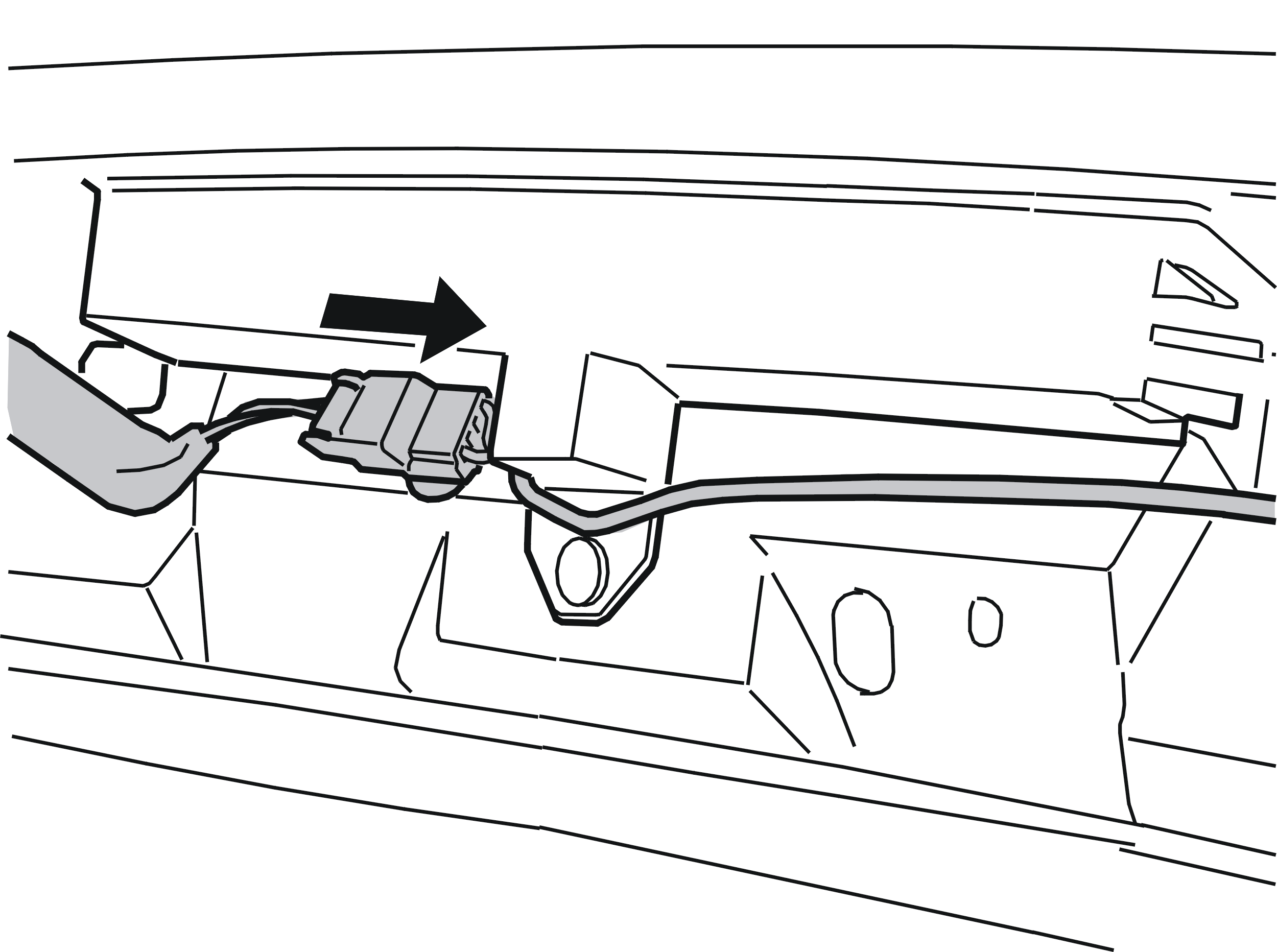

• разъем (1) с фонаря стоп-сигнала
• зажим (2). Нажмите на центр зажима так, чтобы послышался щелчок.

Сдвигайте фонарь стоп-сигнала влево до тех пор, пока его можно будет вынуть из установочных отверстий.

Примечание: На устанавливаемых на заводе спойлерах нет фонаря стоп-сигнала в заднем ветровом стекле. На спойлерах, устанавливаемых в качестве вспомогательного оборудования, есть фонарь стоп-сигнала.

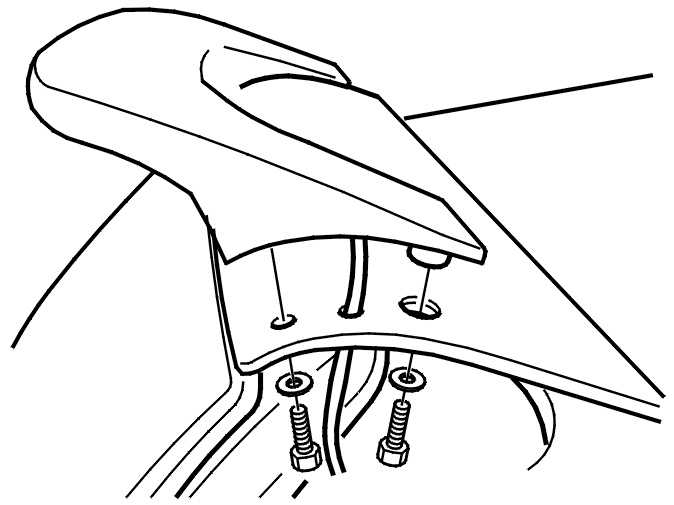

Выверните 4 винта, крепящих спойлер к задней двери автофургона.Закройте заднюю дверь автофургона.

Осторожно: Чтобы снизить вероятность нанесения повреждения краске и спойлеру, для снятия спойлера необходимо два человека.

Возьмитесь за спойлер. Сильно прижмите спойлер вверх, чтобы ослабить его. Он может быть очень крепко прикреплен к задней двери автофургона.

Подсказка: Если необходимо, используйте термовоздушный пистолет, чтобы нагреть участок ленты.

Осторожно: Не нагревайте слишком долго, так как это может повредить краску на пластмассовой задней двери автофургона и спойлере.

Выведите жгут проводов фонаря стоп-сигнала из задней двери автофургона.Удалите все остатки ленты. Используйте:🔧 RONDELLи:🔧 HÅLLARE.

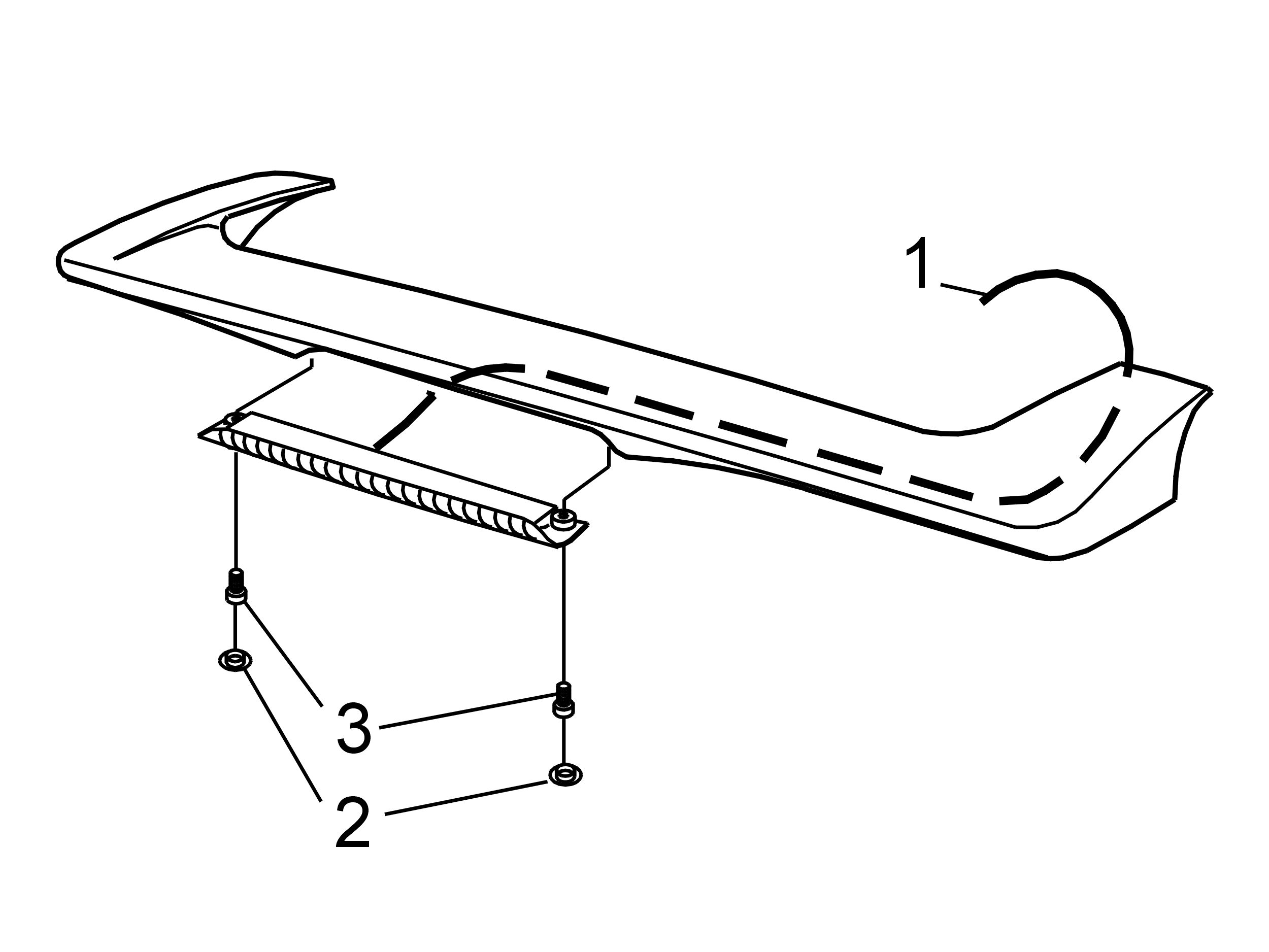

Снятие фонаря стоп-сигнала в спойлере

Снимите:

• 2 крышки (2) снаружи винтов при помощи маленькой отвертки
• 2 винта (3)
• фонарь стоп-сигнала.

Выведите жгут проводов фонаря стоп-сигнала из спойлера (1).

Установка фонаря стоп-сигнала в спойлере

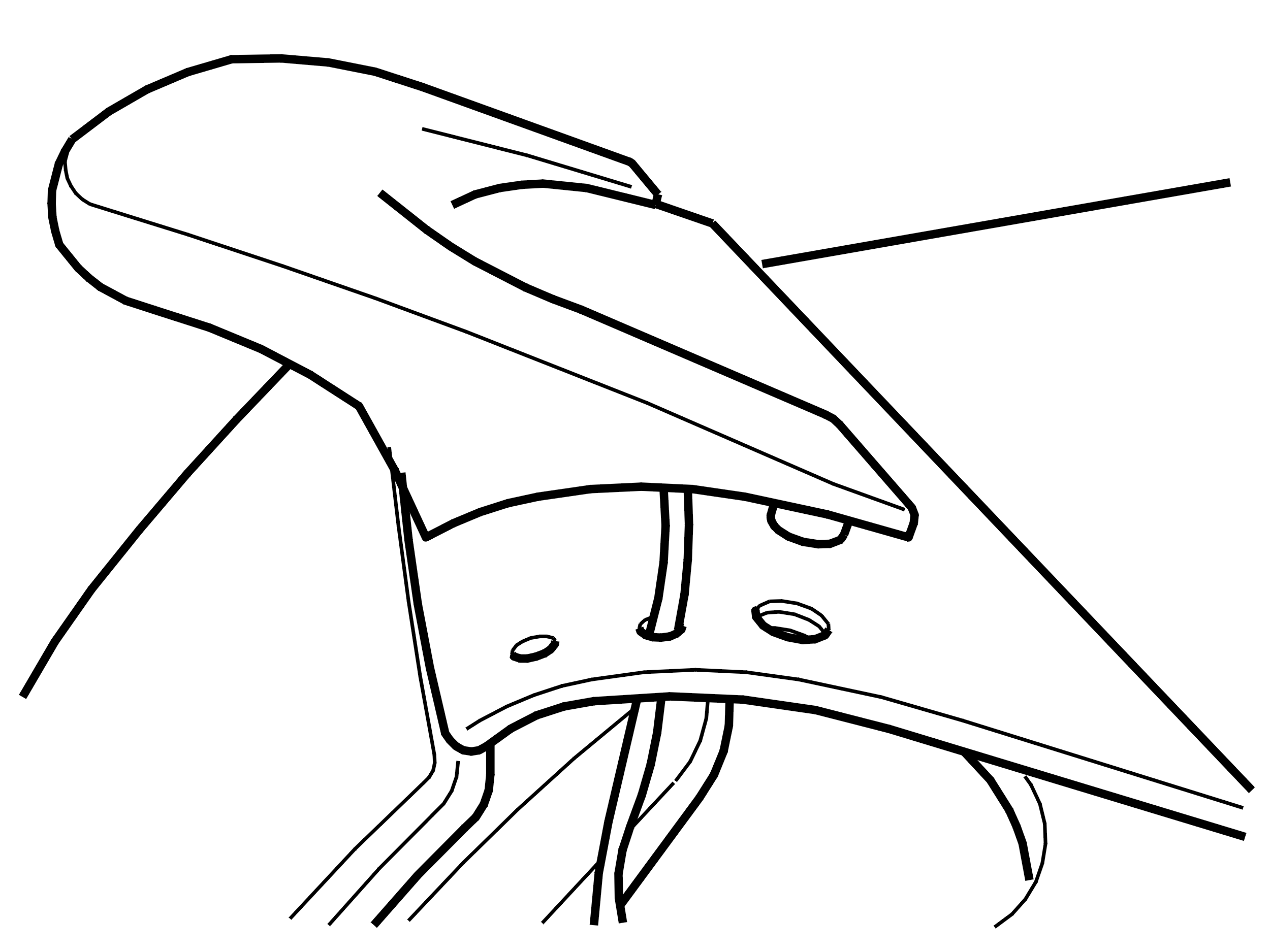

Проложите жгут проводов сквозь спойлер (1).

Подсказка: Начните от фонаря стоп-сигнала и проденьте стальную проволоку в отверстие в спойлере.

Затем прикрепите лентой штырьки и проводку к стальной проволоке и вытяните ее через отверстие.

Осторожно: Будьте осторожны со штырьками.

Установите:

• 2 винта (3). Затяните максимум до 2,5 Н·м.

Осторожно: Более сильная затяжка может повредить резьбу винтов.
- 2 крышки (2).

Установка спойлера

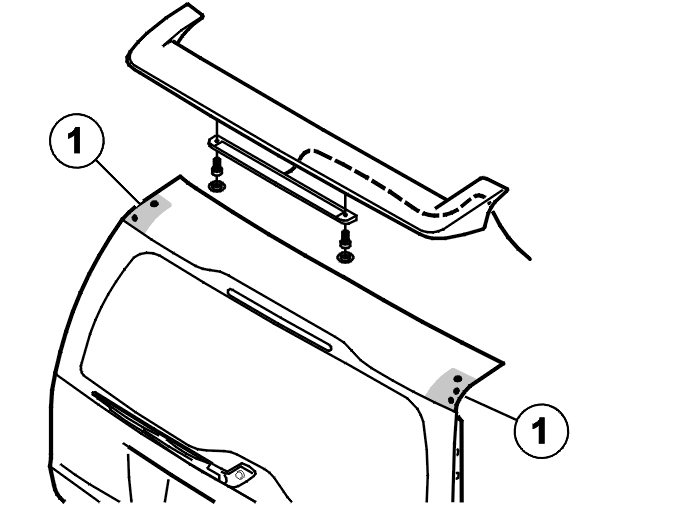

Убедитесь, что спойлер совмещен с просверленными отверстиями в задней двери автофургона.Если необходимо, подкорректируйте отверстия при помощи круглого напильника.Убедитесь, что винты совмещаются с гайками в спойлере.Убедитесь, что автомобиль имеет по крайней мере комнатную температуру (выше 20 °C).Помойте участок для спойлера (1). Используйте изопропанол и воду, смешанные 50/50.Вытрите насухо при помощи чистой неворсистой тряпки.

Осторожно: Для того, чтобы спойлер приклеился, поверхность должна быть чистой, обезжиренной, и на ней не должно быть пыли.

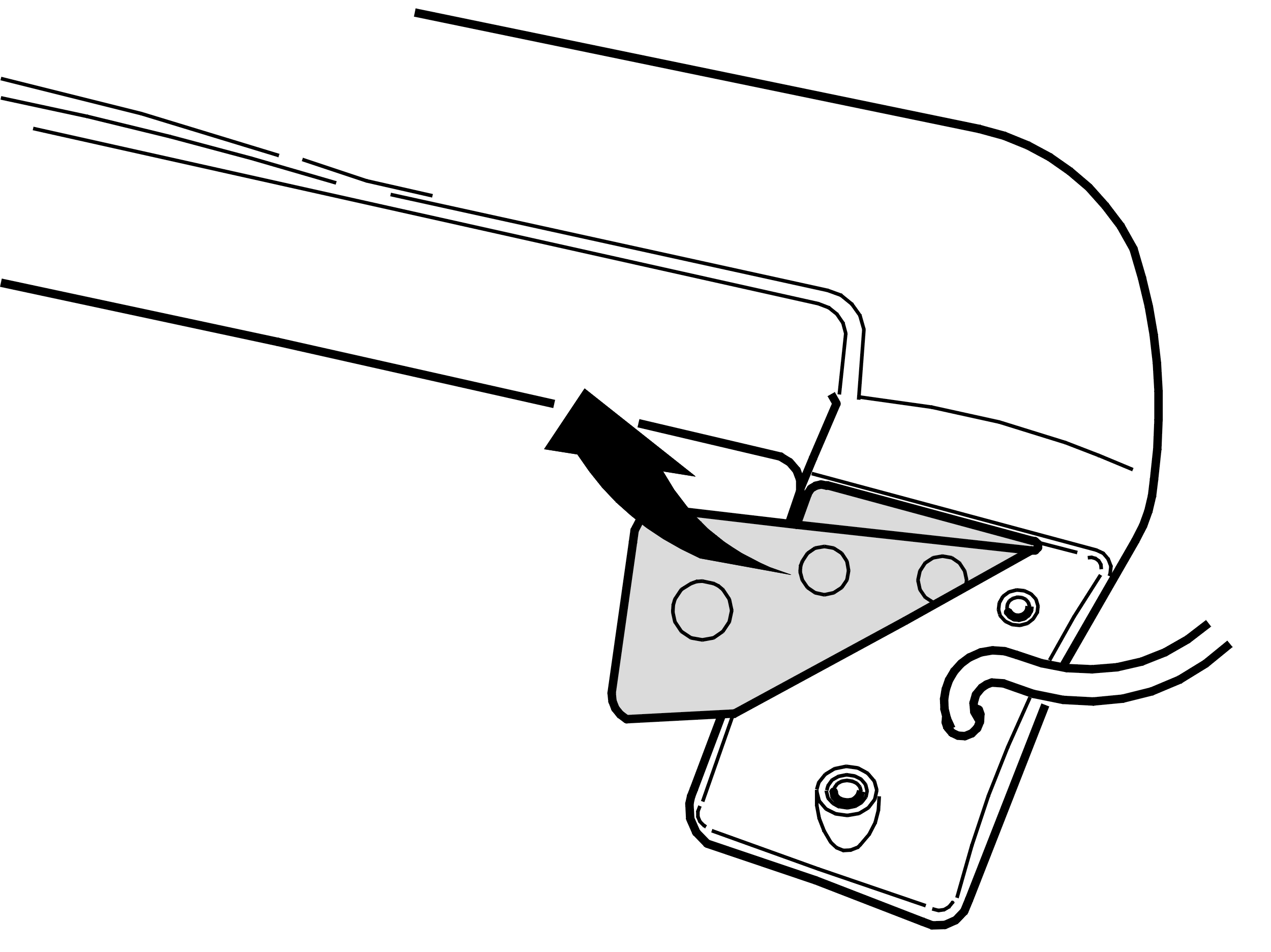

Снимите подкладку с ленты на спойлере.

Вставьте и проложите жгут проводов фонаря стоп-сигнала через отверстие в задней двери автофургона.Вдавите спойлер на место на задней двери автофургона.

Примечание: Чтобы добиться хорошего результата, необходимо два человека для того, чтобы прижать спойлер к задней двери автофургона.

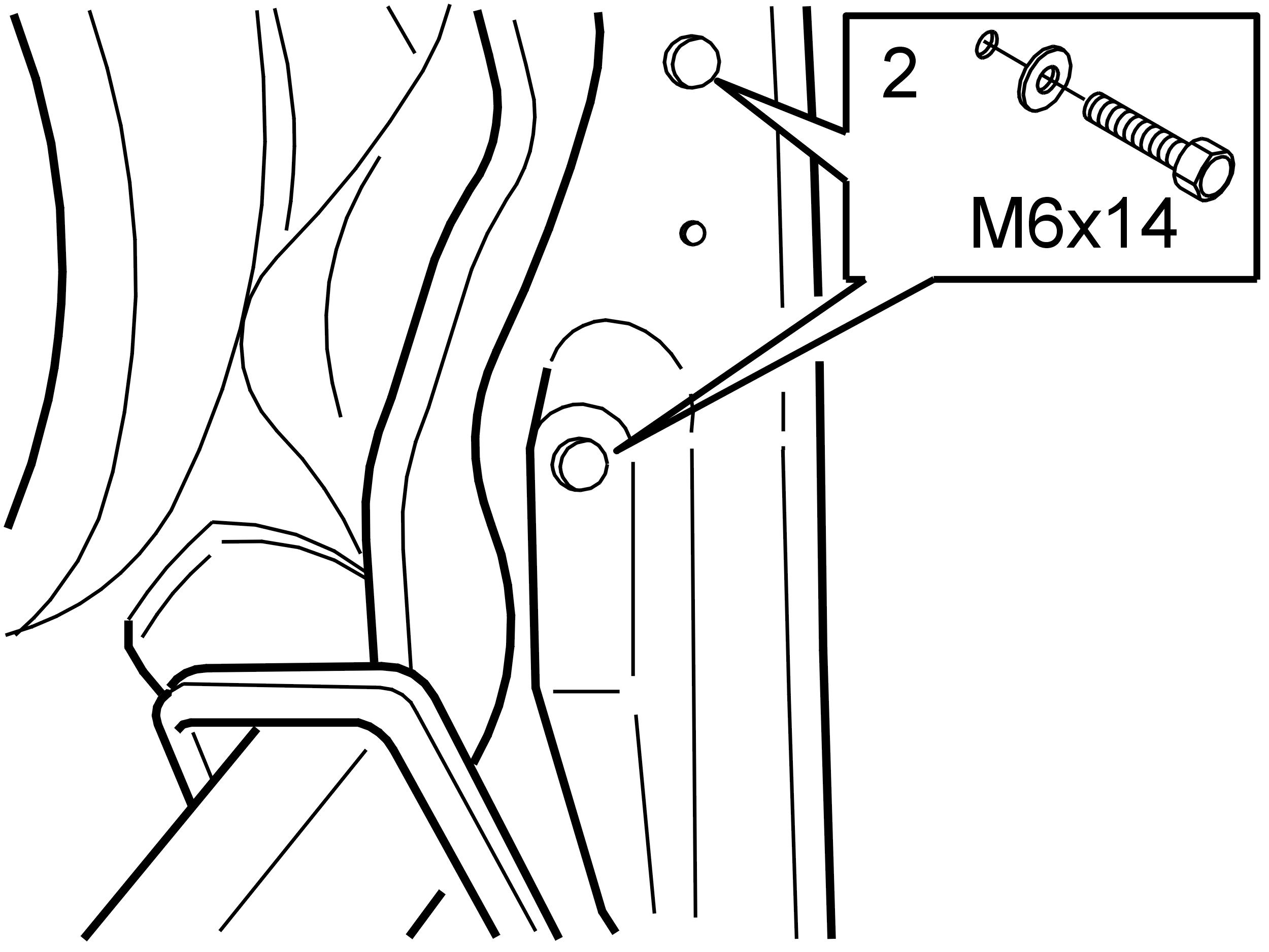

Установите 4 винта (2). Затяните до 5±1 Н·м.

Осторожно: Более сильная затяжка может повредить резьбу винтов.

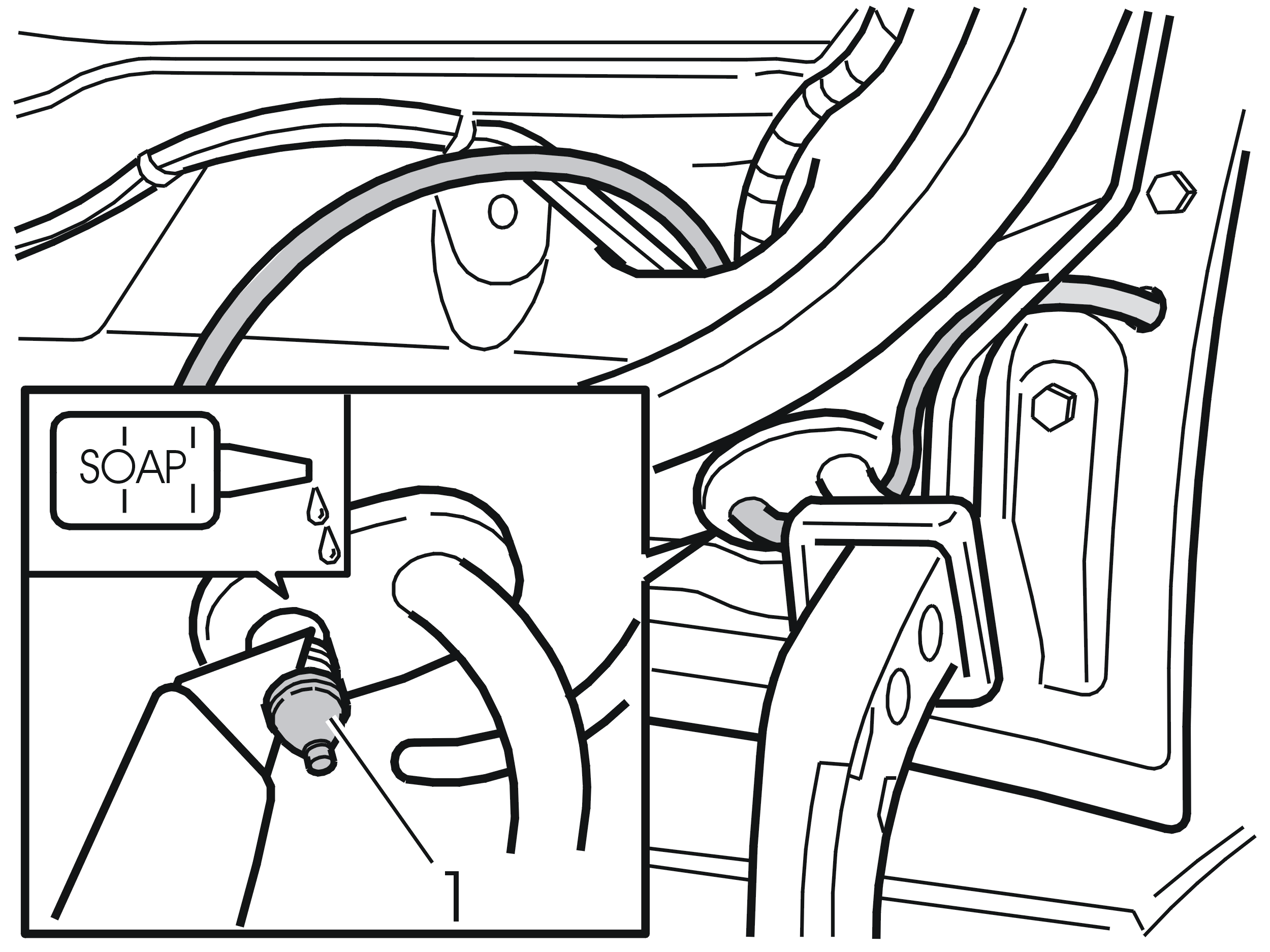

Проведите жгут проводов от фонаря стоп-сигнала между петлей и задней дверью автофургона и сзади имеющегося шланга омывателя.Затем, протяните его через отверстие в резиновой втулке (1) и вверх через отверстие в углу задней двери автофургона.

Подсказка: Для облегчения ввода используйте мыло.

Для автомобилей, изготовленных до недели 9, 2003 года включительно:Просверлите отверстие в задней двери автофургона для закрепления разъема. Используйте сверло диаметром 6,5 мм.Вдавите держатель и зажим в отверстие.Для автомобилей, изготовленных с недели 10, 2003 года включительно:Вдавите держатель и зажим в отверстие.

Откройте защелку на разъеме (2).

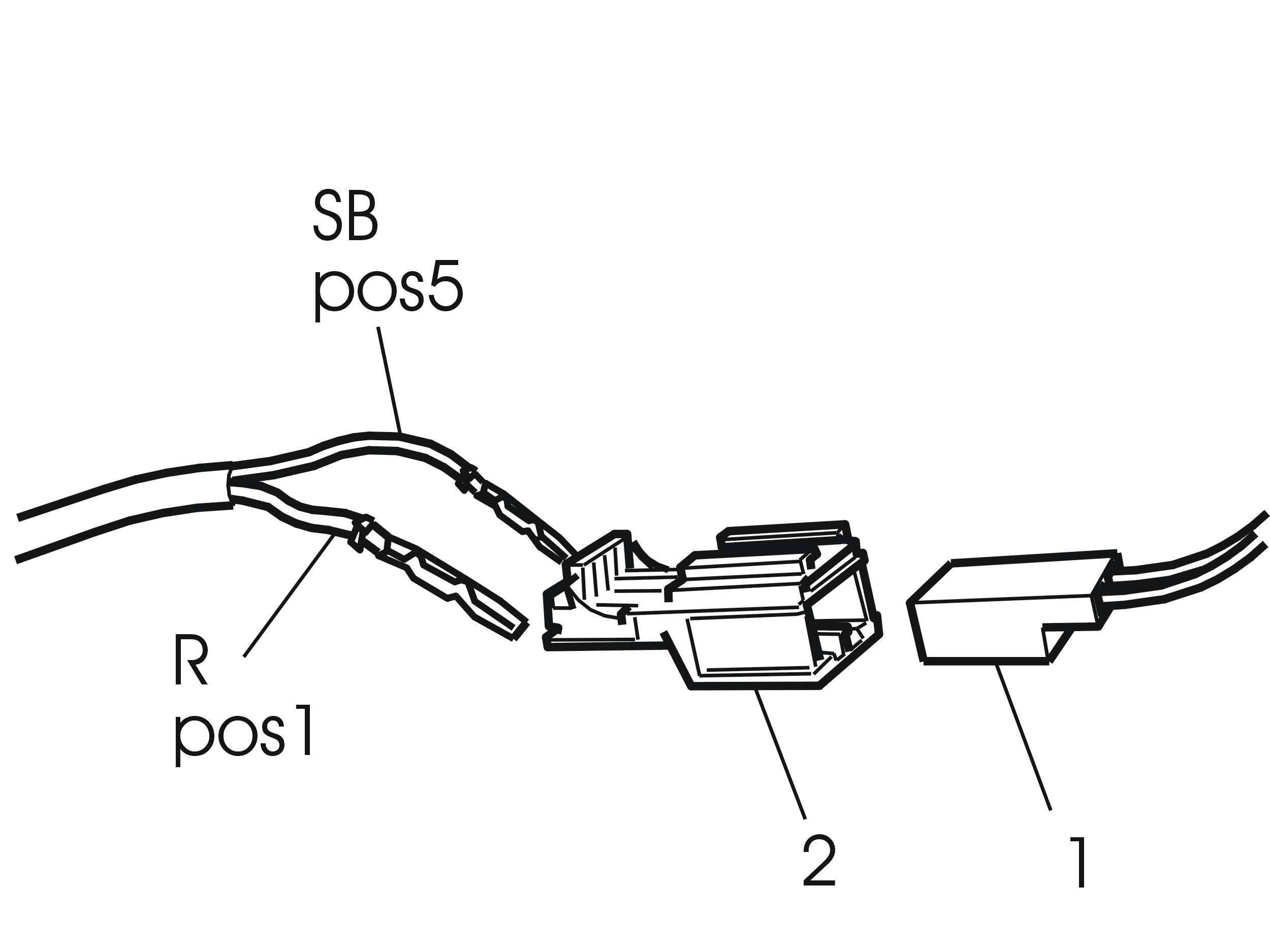

Подсоедините:

• жгут проводов спойлера к разъему
• красный кабель (R) к выводу 1
• черный кабель (SB) к выводу 5.

Сожмите защелку.Установите жгут проводов (1) имеющегося фонаря стоп-сигнала на новый разъем.

Установите фонарь стоп-сигнала, если имеется, в заднее ветровое стекло.Вдавите разъем жгута проводов спойлера в держатель.

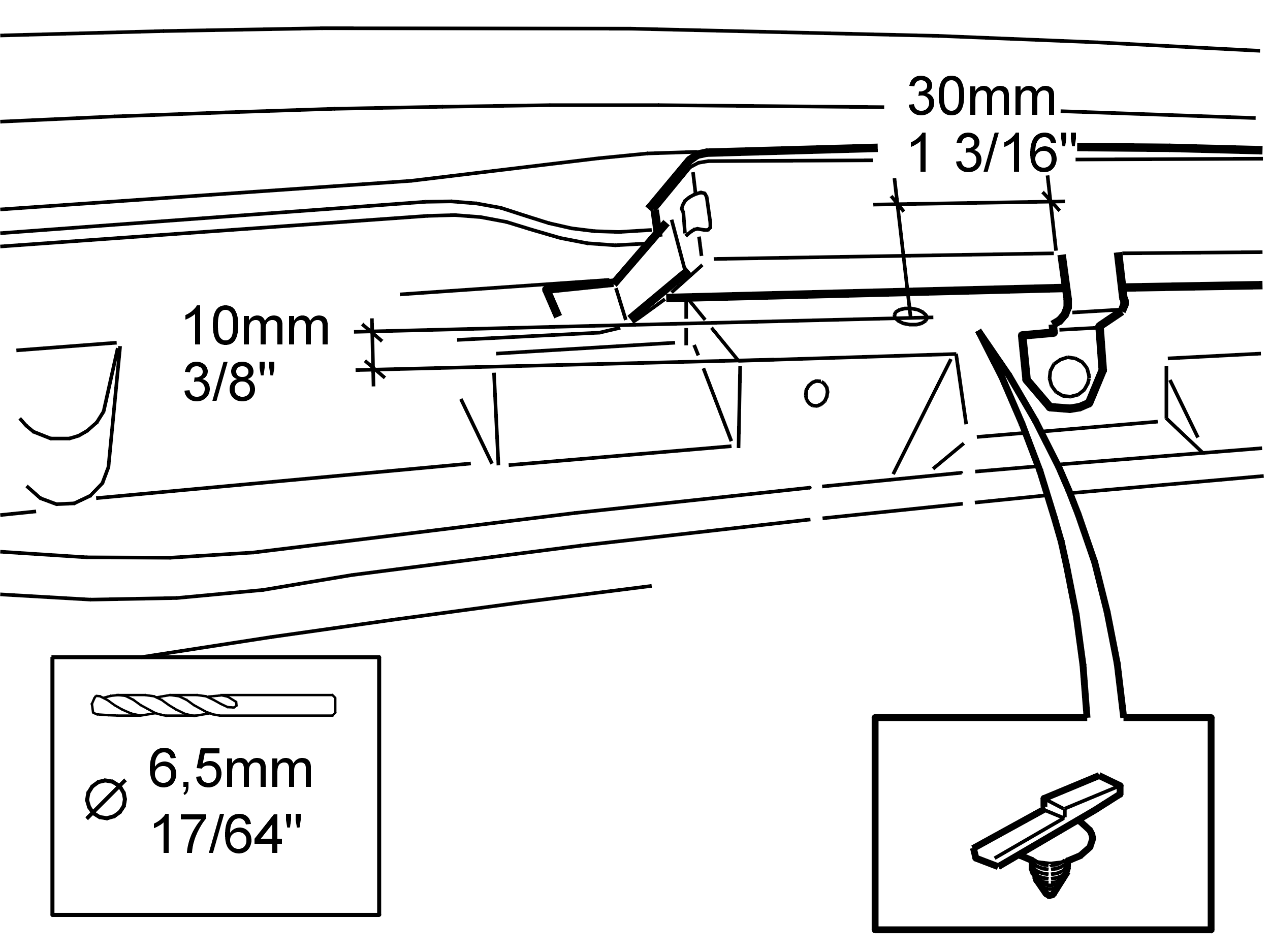

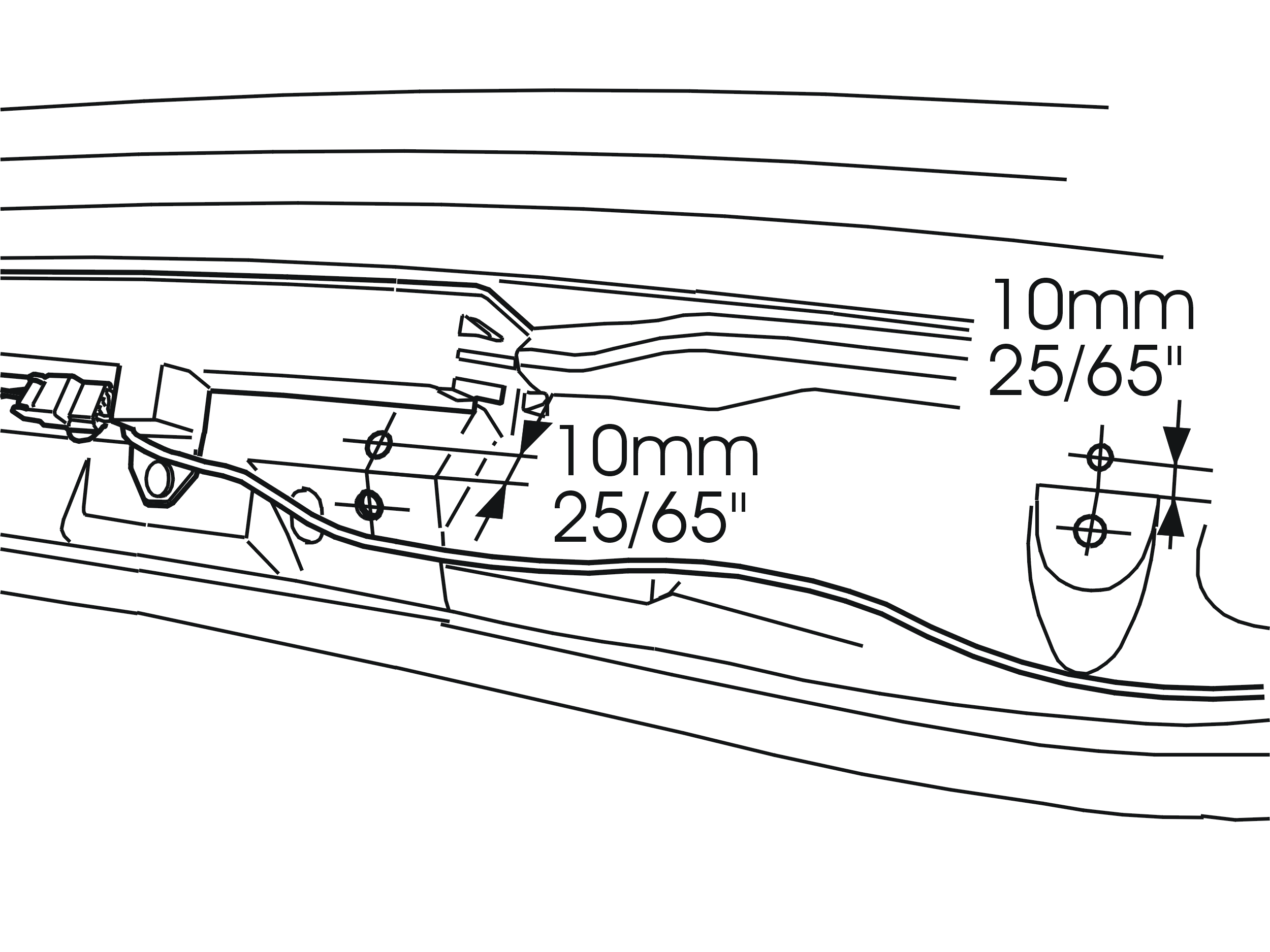

Для автомобилей, изготовленных до недели 9, 2003 года включительно:Просверлите отверстие в задней двери автофургона. чтобы закрепить жгут проводов фонаря стоп-сигнала спойлера. Используйте сверло диаметром 6,5 мм.

Примечание: Просверлите только сквозь первый слой пластмассы. Используйте ограничитель сверления.

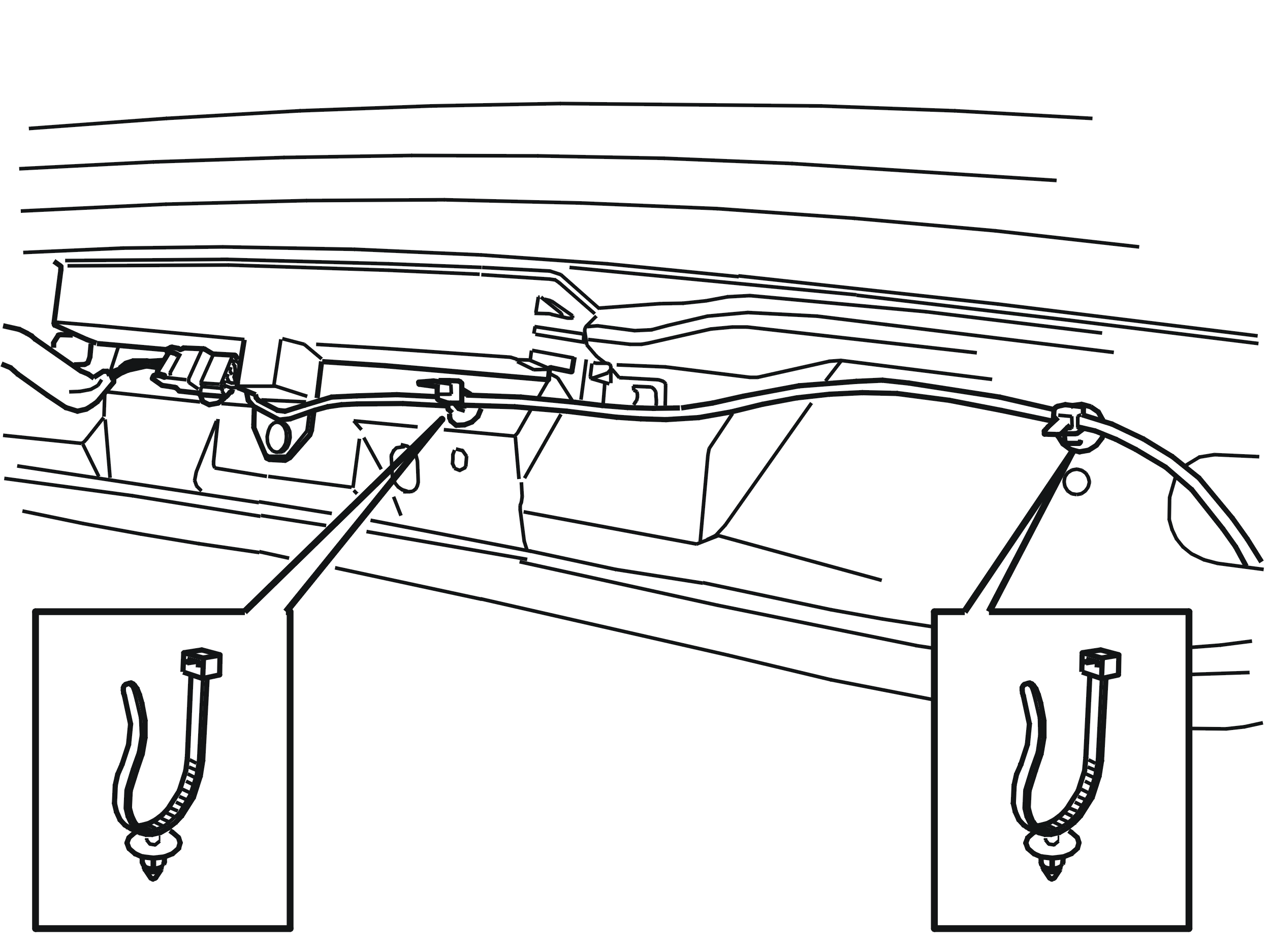

Установите 2 ленточных хомута.Закрепите жгут проводов ленточными хомутами.

Убедитесь, что лента на спойлере касается задней двери автофургона.

Проверьте функционирование фонаря стоп-сигнала.

Дозатяните винты спойлера, чтобы обеспечить правильный момент затяжки.Установите на место панели задней двери автофургона.

Примечание: Чтобы обеспечить оптимальное приклеивание, не мойте автомобиль 72 часа.
