Список выходных сигналов

Применимость

Обзор

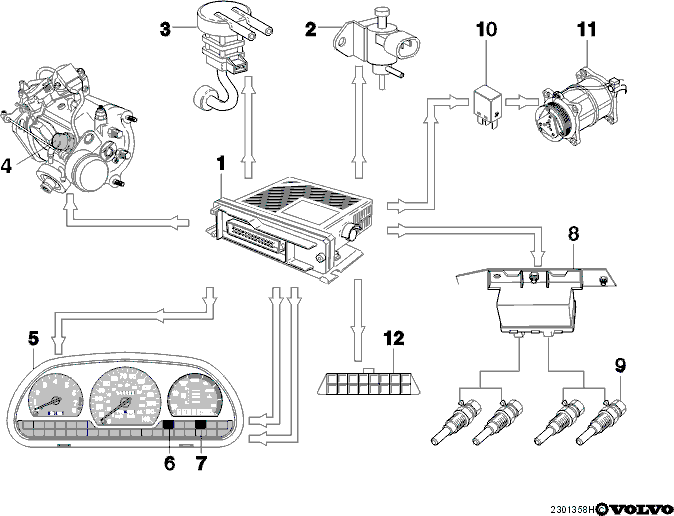

Модуль системы управления двигателя (1) передает следующие выходные сигналы.

Клапан регулирования в режиме холостого хода (2)

Осуществляет управление частотой вращения двигателя в режиме холостого хода. Частота вращения двигателя в режиме холостого хода зависит от:

• температуры охлаждающей жидкости двигателя (ECT)
• положения переключателя кондиционера (A/C).

Клапан регулирования EGR (3)

Управляет системой EGR. Управление системой зависит от:

• частоты вращения двигателя (RPM) (обороты в минуту)
• температуры охлаждающей жидкости двигателя (ECT)
• нагрузки двигателя
• температуры наружного воздуха
• атмосферного давления.

Реле кондиционера (A/C) (10)

Осуществляет управление компрессором кондиционера (А/С) (11) как функцией:

• положения переключателя кондиционера (A/C)
• скорости транспортного средства
• нагрузки двигателя
• температуры охлаждающей жидкости двигателя (ECT).

Клапан опережения инжекции (4)

Управляет опережением инжекции, как функцией:

• частоты вращения двигателя (RPM) (обороты в минуту)
• текущего времени инжекции
• нагрузки двигателя
• температуры охлаждающей жидкости двигателя (ECT).

Реле предпускового подогрева (8)

Осуществляет управление периодами функционирования в предпусковом и послепусковом режиме. Реле осуществляет управление двумя комплектами свечей накаливания, как функцией:

• нагрузки двигателя
• частоты вращения двигателя (RPM) (обороты в минуту)
• температуры охлаждающей жидкости двигателя (ECT)
• атмосферного давления
• истекшего времени.

Индикаторная лампочка свечи накаливания (6)

Лампочка на приборной панели горит в течение фазы предпускового прогрева.

Лампочка индикации неисправности (MIL) (7)

Лампочка на приборной панели загорается, если модуль системы управления обнаруживает неисправность в:

• датчике частоты вращения двигателя (RPM)
• датчике подъема иглы
• датчике нагрузки
• клапане опережения инжекции.

Тахометр (5)

Тахометр (5), расположенный на приборной панели, показывает частоту вращения двигателя (RPM).

Соединитель канала передачи данных (DLC) (12)

Модуль системы управления двигателя (ECM) имеет диагностический интерфейс с соединителем канала передачи данных (DLC).
