Спинка сиденья (1)

Снятие спинки сиденья (40%)

Отогните вверх или снимите подушку(-и) согласно Подушка.

Снимите:

• боковую подушку согласно Боковая подушка
• боковой элемент замка согласно Боковой элемент замка
• замок спинки сиденья согласно Защелки спинки сидения
• панель спинки сиденья
• внешний подголовник согласно Внешний подголовник
• серповидные зажимы в нижней части спинки сиденья, сначала открыв застежку "молния"
• серповидные зажимы в каналах

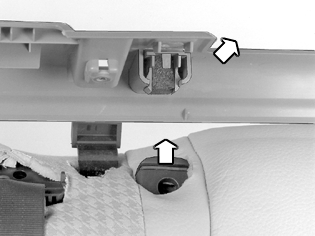

• молдинги на раме.

Сдвиньте направляющую в сторону.

Примечание: Чтобы снять большую подушку, сначала снимите маленькую подушку.

• Снимите спинку (спинки) сиденья

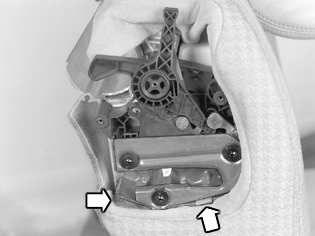

• Выверните два винта из концевого крепления (48 Н·м)
• Снимите ограничитель(-и) с замка ремня безопасности на складывающемся механизме (прицеплен на место на нижнем крае спинки сиденья).

Снятие спинки сиденья (60%)

Примечание: Чтобы снять большую подушку, сначала снимите маленькую подушку.

Снимите:

• подушку (подушки) согласно Подушка
• боковую подушку согласно Боковая подушка
• боковой элемент замка согласно Боковой элемент замка
• замок спинки сиденья согласно Защелки спинки сидения
• панель спинки сиденья
• центральный подголовник согласно Центральный подголовник
• центральный подлокотник согласно Подлокотник.

Установка спинки сиденья

Установите:
в обратном порядке.

Примечание: Убедитесь, что опора обивки установлена правильно.
