Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80L | — | 2008–2015 |

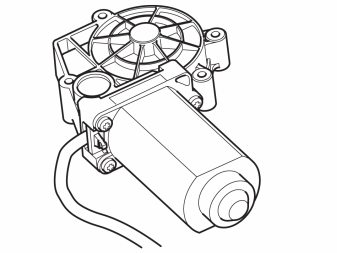

Электродвигатель солнцезащитного козырька 6/74
Общие сведения
Тип
Электродвигатель без датчика Холла.
характеристика
Сопротивление между #C2-1 и #C2-2 должно быть 2,7 Ом при комнатной температуре.Внимание! Перед измерением сопротивления необходимо вначале отсоединить контактный разъем двигателя (#C2) от реле.
Другая информация
Отсутствует.

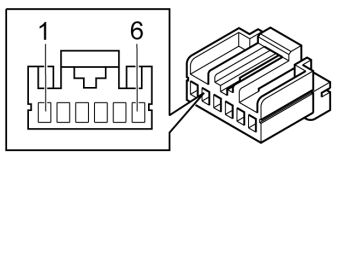

Вывод
Контактный разъем #С1
Контактный разъем #С2
| Соединение, контактный разъем | Тип сигнала | Двигатель автомобиля работает | Разное |
|---|---|---|---|
| #C1-1 | Электропитание, | Ubat | питание 15. (Электропитание к двигателю солнцезащитного козырька через реле). |
| #C1-2 | Масса | Uнизк. | Заземление двигателя солнцезащитного козырька через реле. |
| #C1-4 | Входной сигнал, солнцезащитный козырек вниз | Аналоговый сигнал от переключателя солнцезащитного козырька (3/104) | |
| #C1-5 | Входной сигнал, солнцезащитный козырек вверх | Аналоговый сигнал от переключателя солнцезащитного козырька (3/104) | |
| #C2-1 | Электропитание/земля | Uакк./Uнизк. | Электропитание или заземление двигателя солнцезащитного козырька. (Зависит от того, какой сигнал передает переключатель солнцезащитного козырька - для движения вверх или вниз.) |
| #C2-1 | Электропитание/земля | Uакк./Uнизк. | Электропитание или заземление двигателя солнцезащитного козырька. (Зависит от того, какой сигнал передает переключатель солнцезащитного козырька - для движения вверх или вниз.) |
Проверьте
Условия (если нет других указаний):
- Двигатель автомобиля работает.
Проверка 1
Замерьте сопротивление напрямую на контактном разъеме (#C2) мотора солнцезащитного козырька. Сопротивление между #C2-1 и #C2-2 должно быть 2,7 Ом при комнатной температуре.При неисправном двигателе сопротивление идет к бесконечности.
Внимание! Перед измерением сопротивления необходимо вначале отсоединить от реле контактный разъем (#C2) двигателя солнцезащитного козырька.
Проверка 2
Временно подсоедините источник постоянного напряжения 13,5 В (+) к #C2-1, а также временное заземление (-) к #C2-2. Проверьте работу двигателя.Для изменения направления двигателя подсоедините вместо этого напряжение питания (+) к #C2-2, а также временное заземление (-) к #C2-1.
Внимание! Перед тем, как подключить временный источник постоянного напряжения к контактному разъему (#C2) двигателя солнцезащитного козырька, необходимо вначале отсоединить контактный разъем от реле.
Обсуждение и оценка
