Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2014–2015A |
| S80 (07-) | — | 2014–2015A |
| V40 (13-) | — | 2015 |
| V40 Cross Country | — | 2015 |
| V60 | — | 2014–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2014, 2015 |
| XC60 | — | 2014–2015A |
| XC70 (08-) | — | 2014–2015A |
Соленоиды переключения передач S1, S2
| Компонент | Примечание | Сопротивление (Ω) |
|---|---|---|
| Соленоид переключения передач S1, S2 | Сопротивление между контактами соленоида и кожухом соленоида / корпусом коробки передач. | +20 °C = 11 - 15 Ом |
Другие значения представлены на схеме. Если при выполнении измерений температура отличается от +20 °C, контрольное измерение необходимо выполнить при температуре +20 °C, чтобы убедиться, что значение сопротивления правильное.
Соленоид линейного давления SLT, соленоид блокировки SLU и электромагнитный масляный насос EMOP
| Компонент | Примечание | Сопротивление (Ω) |
|---|---|---|
| Соленоид линейного давления SLТСоленоид блокировки SLUЭлектромагнитный масляный насос EMOP | Сопротивление между контактами соленоида. | +20 °C = 5,0 - 5,6 Ом |
Другие значения представлены на схеме. Если при выполнении измерений температура отличается от +20 °C, контрольное измерение необходимо выполнить при температуре +20 °C, чтобы убедиться, что значение сопротивления правильное.
Соленоид линейного давления SL1, SL2, SL3, SL4, SL5
| Компонент | Примечание | Сопротивление (Ω) |
|---|---|---|
| Соленоид линейного давления SL1, SL2, SL3, SL4, SL5 | Сопротивление между контактами соленоида. | +20 °C= 5,0 - 5,6 Ом |
Другие значения представлены на схеме. Если при выполнении измерений температура отличается от +20 °C, контрольное измерение необходимо выполнить при температуре +20 °C, чтобы убедиться, что значение сопротивления правильное.

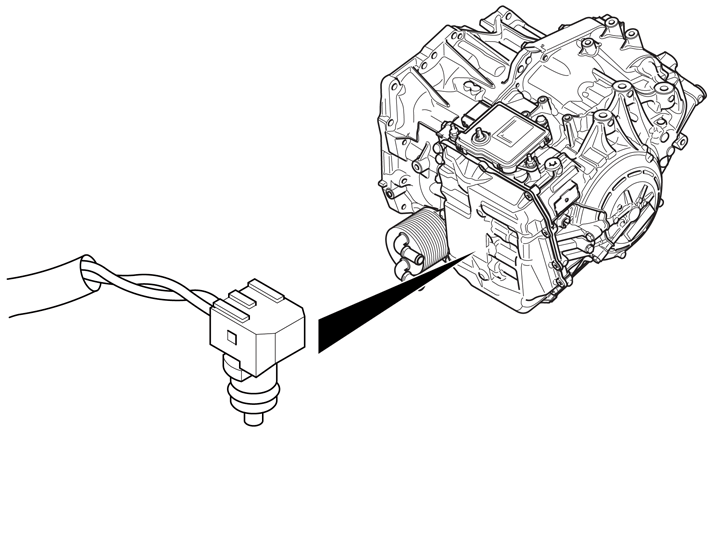

Датчик температуры масла
| Компонент | Примечание | Сопротивление (Ω) |
|---|---|---|
| Датчик температуры масла | Сопротивление между контактами датчика температуры. | -30 °C = 3590 - 5210 Ом |
| +10 °C = 5587 - 7303 Ом | ||
| +25 °C≈ 3500 Ω | ||
| +40 °C = 1800 - 2200 Ом | ||
| +60 °C = 900 - 1100 Ом | ||
| +80 °C = 450 - 550 Ом | ||
| +110 °C = 223 - 71 Ом |
Сопротивление падает с повышением температуры.Чтобы добиться точного значения сопротивления, контрольные замеры следует проводить при том и другом значениях температуры.
Блокировка электромагнитного клапана положения Р
| Компонент | Примечание | Сопротивление (Ω) |
|---|---|---|
| Блокировка электромагнитного клапана положения Р | Сопротивление между выводами электромагнитного клапана | +20 °C = 24,5 - 29,3 Ом |
