Специальный инструмент (1991, 1992)

Чистота

Примечание: Соблюдение чистоты крайне важно при выполнении работ на автоматической коробке передач. Всегда используйте чистые емкости. На рабочем месте не должно быть грязи и пыли.

Осторожно: Будьте осторожны, чтобы при выполнении работ не повредить провод кислородного зонда.

Сорт трансмиссионного масла: Масло для автоматических коробок передач ATF типа Dexron II E или Ford Mercon, также см. Количество смазки и объем масла.

• Отсоедините карданный вал

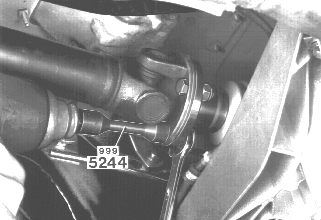

• Используйте специальный инструмент 🔧 NYCKEL 15 MM (MEDBRINGARSRUVAR) 740,760,240 85- и выверните 4 винта карданного вала из ведущего фланца.
• Отведите карданный вал в сторону и закрепите ленточным хомутом.

Снятие фланца с вала

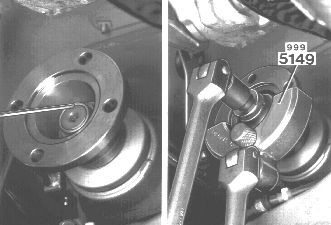

• Освободите стопорные выступы гайки бородком.
• Отверните гайку. Используйте специальный инструмент 🔧 MOTHÅLL (MEDBRINGARE) в качестве упора.

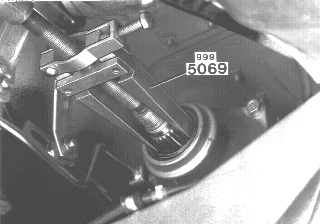

• Снимите фланец. Используйте специальный инструмент 🔧 AVDRAGARE (MEDBRINGARE) M45-M47 II., если фланец застрял на валу.
• Снимите шайбы (две) за фланцем.
• Снимите уплотнительное кольцо с фланца.
• Проверьте уплотняемую поверхность фланца на наличие повреждений. При необходимости замените.

• Снятие сальника заднего расширения картера
• Используйте специальный инструмент 🔧 UTDRAGARE (TÄTNINGAR) и извлеките сальник.

Установка нового сальника

• Слегка смажьте контактную кромку сальника.

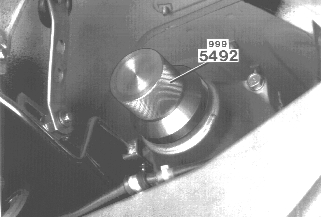

• Установите сальник. Используйте оправку 🔧 DORN (MONT-TÄTNINg BAKRE UTG.AXEL) AW30-43,AW71. Забейте сальник до касания оправки картера.

Установите ведущий фланец

• Установите шайбы за фланцем.
• Поставьте новое уплотнительное кольцо в фланец. Слегка смажьте уплотнительное кольцо вазелином или маслом ATF.

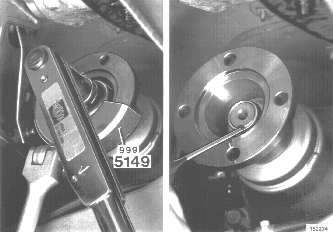

• Поставьте новую гайку, используя стопорящую жидкость, номер детали 1161053-2 или 1161054-0. Используйте упор 🔧 MOTHÅLL (MEDBRINGARE) и затяните моментом123 Н·м.
• Застопорите гайку с помощью бородка.

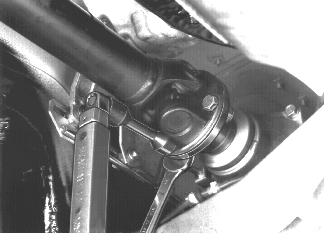

• Подсоедините карданный вал к ведущему фланцу, используя новые болты и гайки. Затяните по диагонали моментом 50 Н·м
• Убедитесь, что на поверхностях сопряжения карданного вала и ведущего фланца нет грязи и смазки. Используйте специальный инструмент 🔧 NYCKEL 15 MM (MEDBRINGARSRUVAR) 740,760,240 85-.

• см. процедуру Проверка уровня масла.
