Сопло впрыска топлива / электродвигатель вентилятора / выравниватель давления, замена (1999, 2000)

Приведенная ниже информация применима к автомобилям, изготовленным до недели 38 2001 года включительно.

Информация для автомобилей, изготовленных с недели 39 2001 года включительно. См.

Подготовка

Снимите обогреватель. См.Обогреватель охлаждающей жидкости двигателя, замена.

Кожух вентилятора

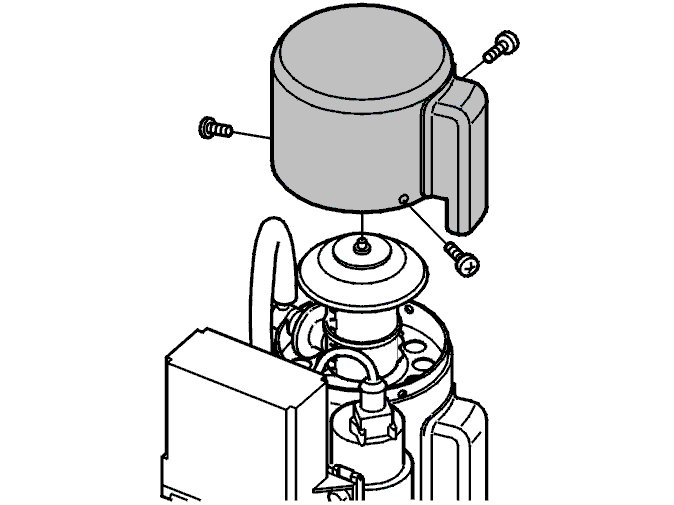

Снимите кожух вентилятора с крепления: ослабьте 3 винта.Снимите кожух вентилятора.

Вентилятор и камера сгорания

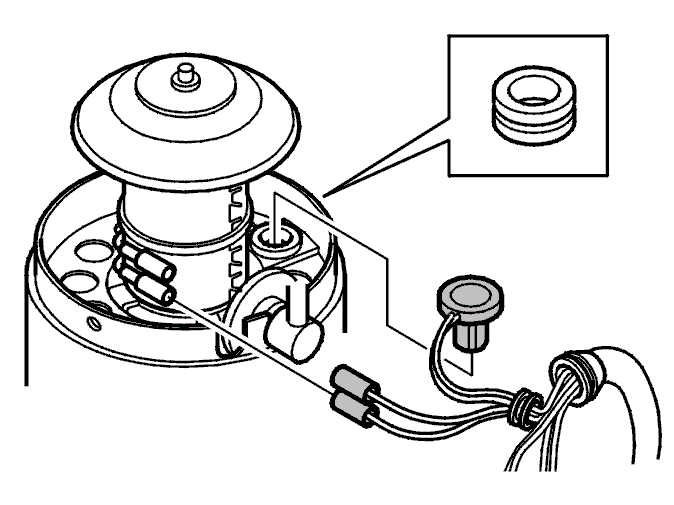

Отрежьте ленточный хомут.Разъедините разъемы электродвигателя вентилятора.Выньте датчик пламени из резиновой втулки на креплении.

Вставьте круглый предмет в отверстие для свечи предпускового подогрева и надавите вниз, так чтобы блок сгорания поднялся вверх.

Примечание: Старайтесь не повредить кромку / резьбуиблок сопла. Поврежденный блок сопла может вызвать дисбаланс (шум сгорания) и прерывания в работе. Чтобы предотвратить это, важно использовать предмет с как можно более крупным диаметром. Не вставляйте предмет слишком далеко.

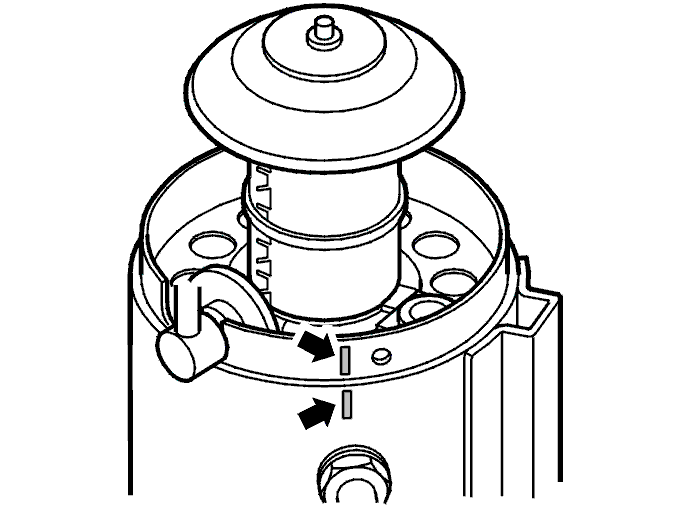

Примечание: Обратите внимание на отметки на креплении двигателя и теплообменнике, непосредственно над свечой предпускового подогрева (они обозначают положение).

Снимите свечи предпускового подогрева. См.Свечи предпускового подогрева, обогреватель охлаждающей жидкост и двигателя, замена.

Камера сгорания

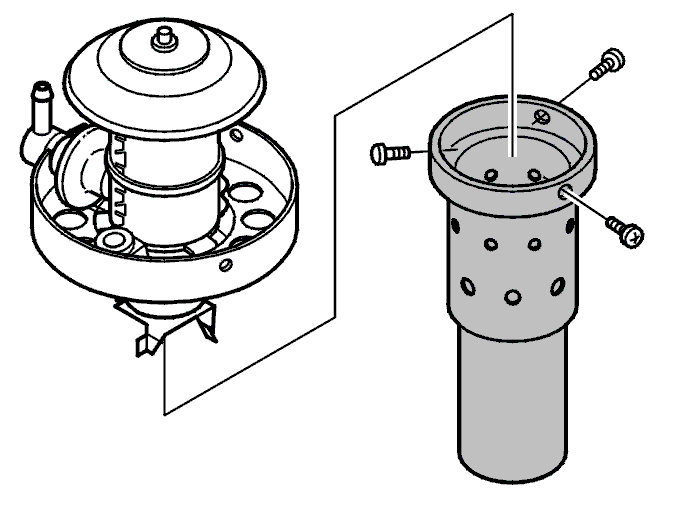

Разблокируйте камеру сгорания: Ослабьте 3 винта на креплении.

Сопло впрыска топлива, распылитель и внешняя головка сопла

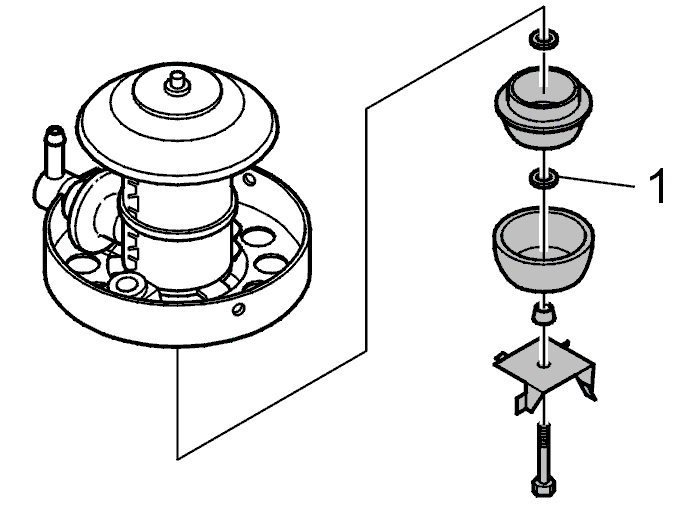

Снимите:

• винт, прикрепляющий распылитель к оси электродвигателя вентилятора.

Примечание: Не используйте колесо вентилятора в качестве упора при ослаблении винтов. Это может повредить колесо вентилятора.
- распылитель
- прокладку
- внешнюю головку сопла
- сопло впрыска топлива.

Примечание: Не забудьте о прокладках и шайбах; одна прокладка для дизельного, одна прокладка и две шайбы для бензинового (1).

Электродвигатель вентилятора обдува и крепление электродвигателя

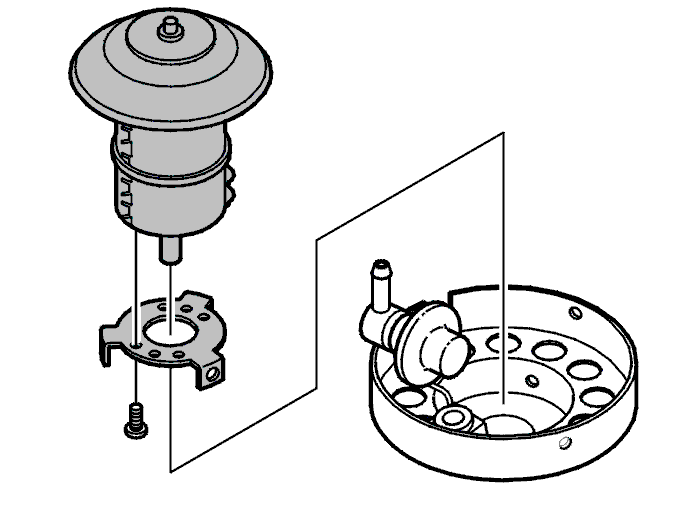

Выверните 3 винта между креплением электродвигателя и креплением.Ослабьте крепление с топливопроводом.Снимите крепление электродвигателя.

Примечание: Заметьте положение держателя электродвигателя относительно электродвигателя вентилятора. Важно, чтобы крепление электродвигателя было правильно установлено.

Выравниватель давления с топливопроводом

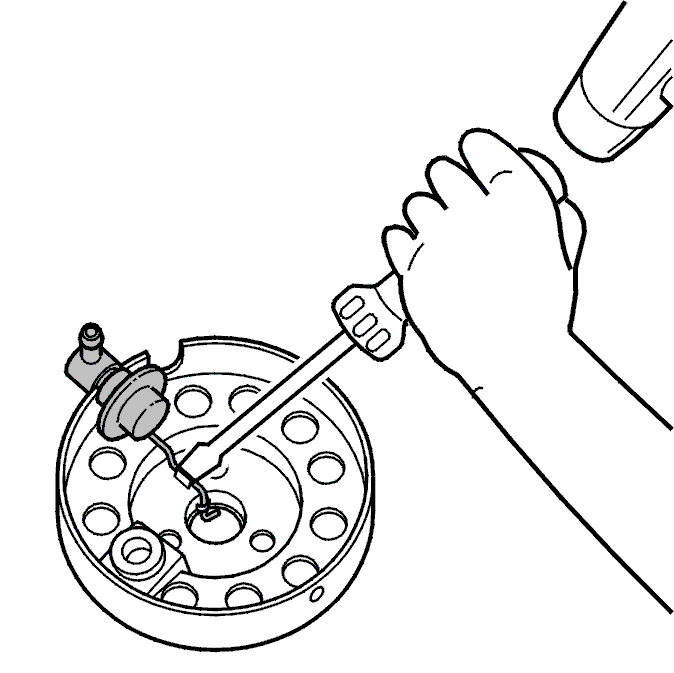

Откройте крепления вокруг топливопровода: Осторожно постучите по ним, используя киянку и отвертку.Откройте крепления только настолько, чтобы можно было снять топливопровод.Снимите выравниватель давления с топливопроводом.

Новый выравниватель давления с топливопроводом

Установите новый выравниватель давления и топливопровод.

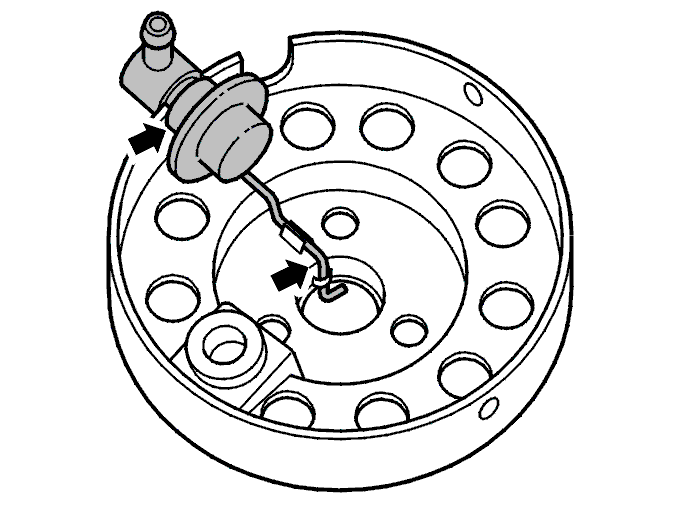

Примечание: Важно, чтобы топливопровод касался нижней части крепления электродвигателя. Также обеспечьте, чтобы его разъем касался нижней части выреза на креплении.

Вожмите крепления на место вокруг топливопровода, используя плоскогубцы.

Электродвигатель вентилятора обдува и крепление электродвигателя

Установите:

• держатель электродвигателя на новом электродвигателе
• электродвигатель на креплении электродвигателя.Затяните до 2 Н·м.

Топливопровод должен быть выровнен по отношению к соединению электродвигателя вентилятора.

Сопло впрыска топлива, распылитель и внешняя головка сопла

Установите:

• сопло впрыска топлива и шайбу

Примечание: Бензиновые и дизельные варианты имеют разные сопла впрыска топлива.
- внешнюю головку сопла (шайбой к соплу впрыска бензина)
- коническую прокладку конусом по направлению к внешней головке сопла
- распылитель.

на винт.

Затем установите винт и компоненты на ось электродвигателя вентилятора. Затяните до2 Н·м.

Установите камеру сгорания.

Примечание: Гнездо свечи предпускового подогрева должно быть слева от ввода проводки электродвигателя вентилятора.

Провода

Установите ленточный хомут.Подсоедините проводку к электродвигателю вентилятора обдува.Кабели должны быть проложены под трубкой сопла.Установите датчик пламени.

Примечание: Убедитесь, что никакие кабели не проложены под датчиком пламени.

Установите кожух вентилятора (3 винта).

Теплообменник и свеча предпускового подогрева

Соберите кожух вентилятора и блок сгорания с теплообменником.Отцентрируйте гнездо для свечи предпускового подогрева в пламеотражательном щитке с креплением на теплообменнике.

Установите:

• свечу предпускового подогрева в теплообменнике.

Примечание: Если свеча предпускового подогрева закручивается вручную, значит ее гнездо в пламеотражательном щитке было отцентрировано правильно. Затяните до15 Н·м.

• защитный рукав на свечу предпускового подогрева.

Быстросъемный соединитель топливопровода

Установите:

• быстросъемный соединитель на топливопроводе
• разъем.

Обогреватель

Примечание: Всегда проверяйте, чтобы был зазор между топливопроводом и водяным шлангом.

Установите заново обогреватель. См.Обогреватель охлаждающей жидкости двигателя, замена.

Установите ветровой щиток на место. См.Ветровой щиток, замена

Заключительная проверка

Примечание: Запустите двигатель и дайте ему поработать на холостом ходу несколько секунд, прежде чем запускать обогреватель.

Проверьте работу обогревателя. Проверьте функционирование обогревателя. См.Обогреватель охлаждающей жидкости двигателя, проверка работы Проверьте шланги охлаждающей жидкости и топливопроводы на наличие утечки.Долейте охлаждающей жидкости, если необходимо.Убедитесь, что во время ремонта не были зарегистрированы никакие коды неисправности.
