Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 960 | — | 1996, 1997 |
| S90 | — | 1997, 1998 |
| V90 | — | 1997, 1998 |
Специальные инструменты
- 🔧 PACKNINGSKIL (KÅPA-KONTROLLSYSTEM)
Чистота
Примечание: Соблюдение чистоты крайне важно при выполнении работ на автоматической коробке передач. Очищайте поверхность вокруг заливочной трубы и сливной пробки. Всегда используйте чистые емкости. На рабочем месте не должно быть грязи и пыли.
Сорт трансмиссионного масла: Масло для автоматических коробок передач ATF типа Dexron II E или Ford Mercon, также см. Смазка: и Объем масла:.
Измерение сопротивления
- Отсоедините отрицательный провод от аккумуляторной батареи
- Выверните пробку и слейте масло из поддона
Осторожно: Если автомобиль недавно находился в движении, масло может быть очень горячим.
- Отсоедините скобу провода кислородного зонда от поддона.
Снятие поддона картера

- Выверните винты масломерного щупа.
- Выверните болты поддона картера.
- Забейте лезвие клина 999 5477 по периметру стыка картера коробки передач и поддона.🔧 PACKNINGSKIL (KÅPA-KONTROLLSYSTEM)
Примечание: Соблюдайте осторожность, чтобы не повредить фланец поддона.
Осторожно: Возможно проливание масла! В поддоне могут находиться остатки масла.

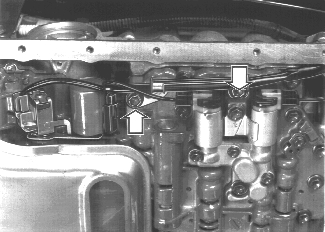

Снятие держателя провода и разъемов соленоидов

- Выверните два винта и снимите кронштейн.
- Отсоедините разъемы от соленоидов
- Разъедините разъемы соленоидов на коробке передач

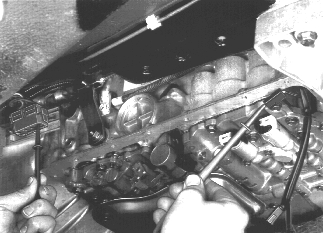

- Проверьте сопротивление проводов соленоидов.
Подключайте омметр между разъемом коробки передач и проводом каждого соленоида. Слегка встряхивайте проводку во время измерения для выявления места нарушения контакта.Прибор должен показывать 0 Ом.
Замена жгута проводки соленоидов

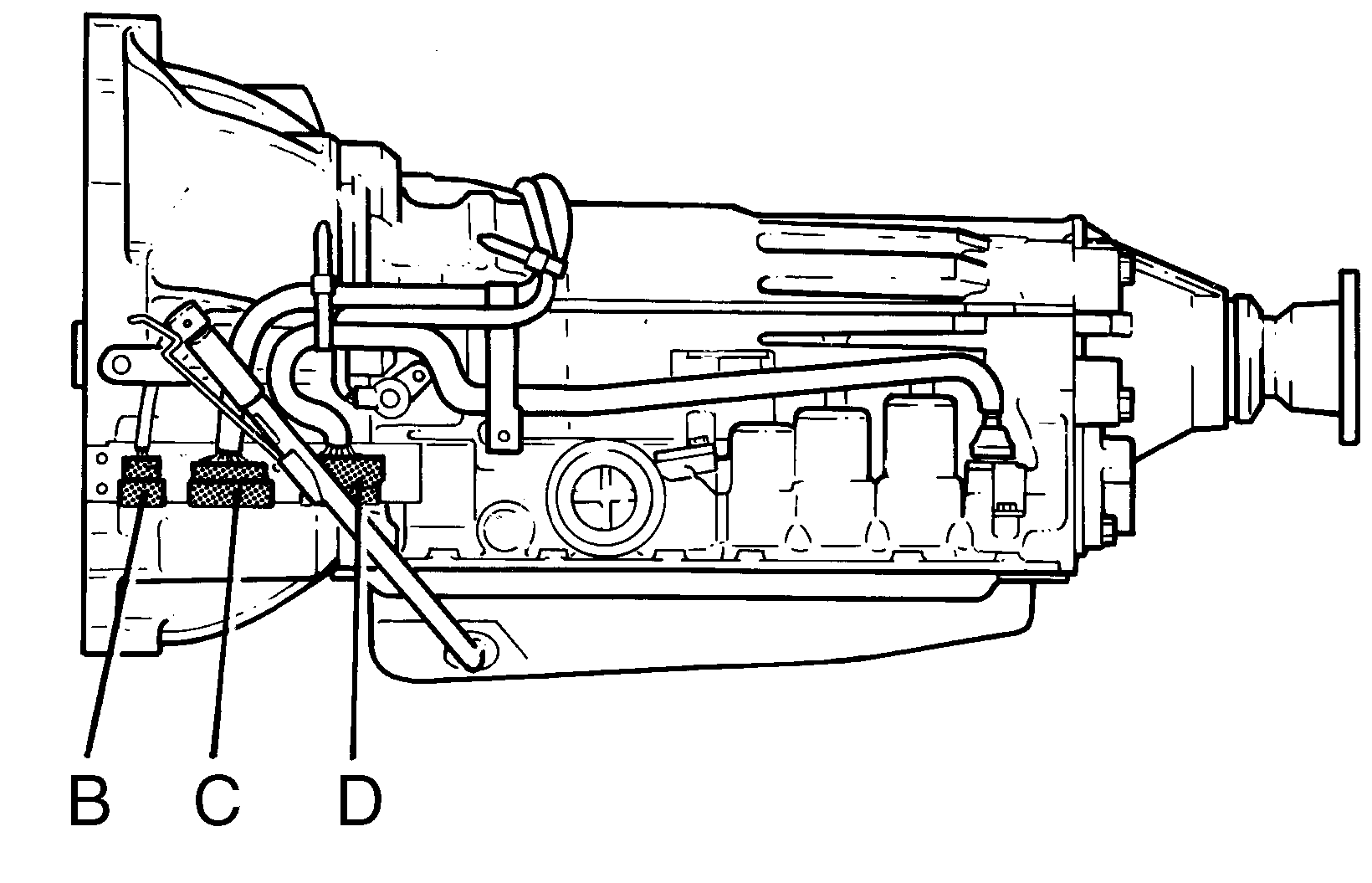

Цифры на иллюстрации обозначают выводы от разъема D к следующим соленоидам:
- Соленоид S1
- Соленоид S2
- Соленоид SL
- Соленоид SТH
- Соленоид STH, "масса"
- Не используется
- Не используется
- Не используется

При замене жгута проводки снимите кронштейн кабеля на картере коробки передач.После проверки и замены жгута проводки соедините разъем у коробки передач.

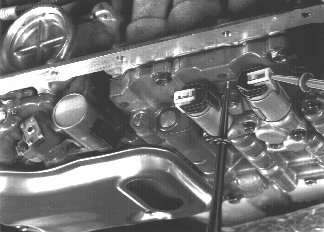

- Проверьте сопротивление соленоидов S1. S2 и SL
- Подключите омметр между выводом в разъеме соленоида S1 и клеммой "массы" коробки передач. Прибор должен показывать 10 - 15 Ом.
- Повторите измерение для соленоидовS2 и SL. Прибор должен показывать 10 - 15 Ом.
Если при одном из вышеуказанных измерений получен неверный результат, соответствующий соленоид нуждается в замене. См. Замена соленоидов.

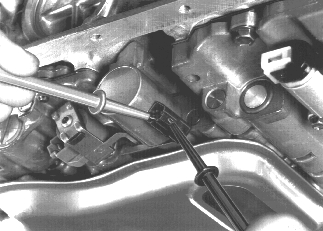

- Проверьте сопротивление соленоида STH.
- Подключите омметр между двумя контактными штырьками в разъеме соленоида. Прибор должен показывать 2 - 6 Ом.
Если показание отличается, соленоид нуждается в замене. См. ниже.

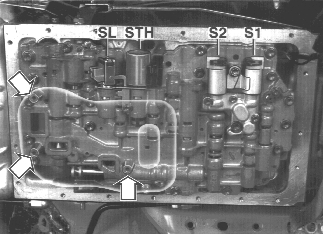

Замена соленоидов

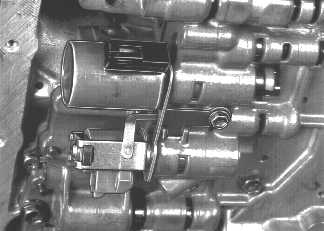

- Снимите соленоиды S1 и S2.
- Снимите держатель соленоида.
- Извлеките соленоиды S1 и S2 из системы управления.

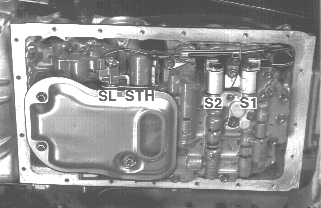

Снятие соленоидов SL и STH
- Снимите сетчатый масляный фильтр (3 винта).
- Снимите держатель соленоида.
- Извлеките соленоиды SL и STH из системы управления.
Установка соленоидов SL и STH

- Смажьте тонким слоем вазелина уплотнительное кольцо нового соленоида.

- Тщательно очистите сетчатый масляный фильтр.
- Осмотрите сетчатый фильтр и уплотнения. При необходимости замените сетчатый фильтр и уплотнения в сборе.
- Установите сетчатый масляный фильтр.
- Затяните моментом 10 Н·м.

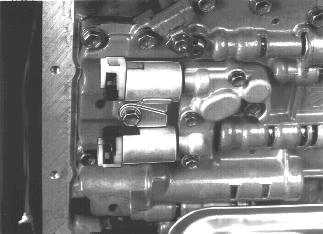

Установка соленоидов S1 и S2

- Смажьте тонким слоем вазелина уплотнительное кольцо нового соленоида.
- Установите соленоиды S1 и S2 с помощью общего винта. Затяните моментом 10 Н·м.
Смонтируйте провода соленоидов и кронштейн жгута проводки

- Подсоедините четыре разъема соленоидов. Подсоедините серый разъем проводки к серому разъему соленоида (Соленоид SL.)
Один из оставшихся разъемов имеет два штекера и подходит только к соленоиду STH. Назначение последних двух разъемов определяется по длине проводки (Соленоиды S1 и S2.)
- Закрепите кронштейн двумя винтами. Затяните моментом 10 Н·м.
Установка поддона картера

- Удалите остатки прокладки с уплотняемых поверхностей поддона и картера коробки передач. Используйте бакелитовый скребок.
- Промойте уплотняемые поверхности метиловым спиртом.
- Установите магниты (четыре) в поддон картера, как показано на иллюстрации.
- Нанесите на элементы прокладочную мастику, как показано на иллюстрации. Толщина слоя прокладочной мастики должна составлять примерно 3 мм. Также нанесите прокладочную мастику вокруг отверстий под винты. Используйте прокладочную мастику. Номер детали 1161409-6.

- Поставьте и затяните винты поддона картера и масломерного щупа. Затяните винты попеременно моментом 7 Н·м.
- Смонтируйте провод кислородного зонда на поддоне картера
- Долейте свежего масла согласно Замена масла.
- Подсоедините отрицательный провод к аккумуляторной батарее
Заключительные операции
- Убедитесь, что во время ремонта не были зарегистрированы коды неисправностей.
