Соленоид узла переключателя передач (2009, 2010)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение Аккумулятор, отключение и подключение

Снимите панель.Применимо к обеим сторонам.

Снимите центральную консоль Центральная консоль Центральная консоль Центральная консоль Центральная консоль

Снимите напольную консоль с держателем чашки Держатель для чашек, напольная консоль

🔩 Момент затяжки: 24 Н·мВыверните винты.

🔩 Момент затяжки: 24 Н·мВыверните винт.

🔩 Момент затяжки: 24 Н·мВыверните винт.

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

Отсоедините контактные разъемы.Применимо к обеим сторонам.

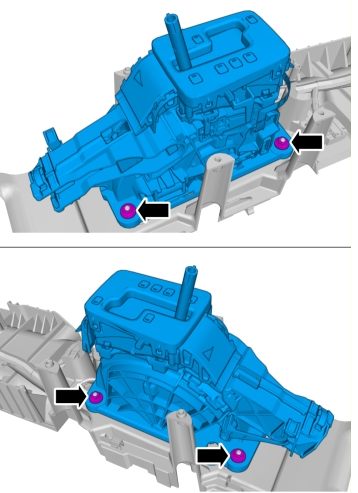

Выверните винты.

Снимите крышку/центральный подлокотник Крышка/подлокотник туннельный отсек

Отсоедините контактные разъемы.

Выверните винты.

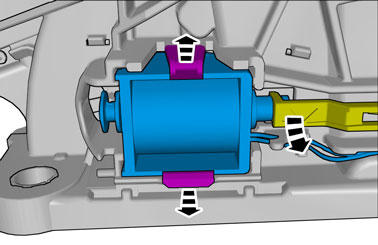

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

Отсоедините винты.🔩 Момент затяжки: 10 Н·м

Установите в обратном порядке.
