Соленоид переменной синхронизации клапанов, замена (B5202FS, B5204T3, B5204T4)

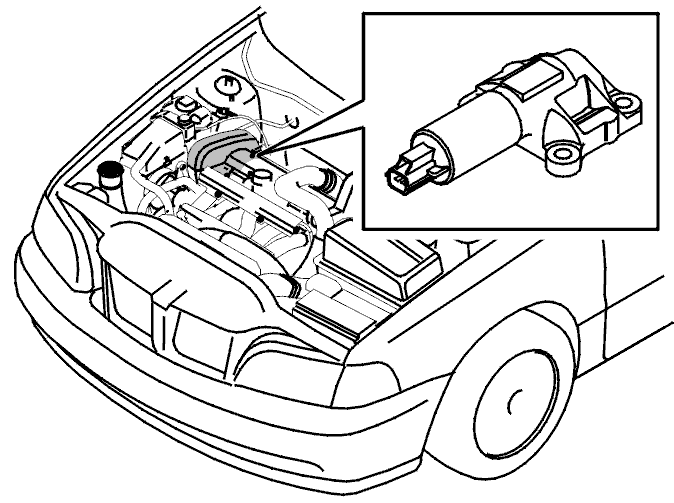

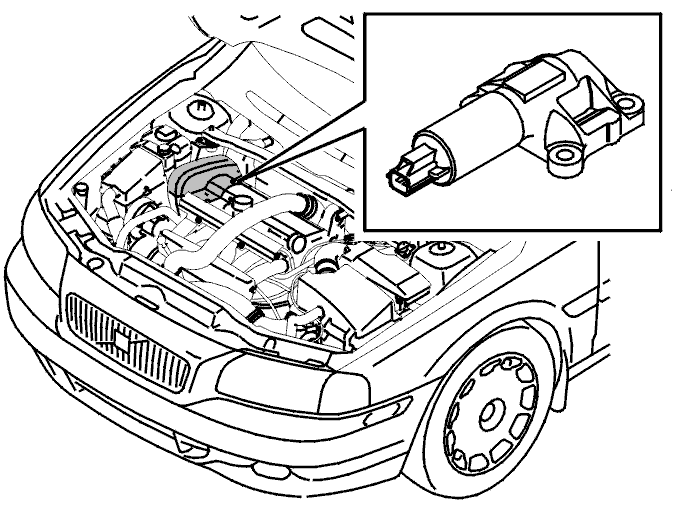

Снятие клапана управления переменной синхронизацией клапанов

Снимите

• верхнюю крышку ремня распределительного механизма.

• разъем обратного клапана
• винты, крепящие клапан
• клапан управления и прокладку.

Примечание: Тщательно очистите участок вокруг клапана переменной синхронизации клапанов во избежание попадания загрязненного масла в каналы / клапан переменной синхронизации клапанов.

Относится к B5244Sx год выпуска 1999-2001

Как запасная деталь, в ассортименте сейчас имеется модифицированный клапана переменной синхронизации клапанов для B5244Sx модульных лет 1999-2001. Его установка требует замены контактного разъема на кабеле. Примечание! Запишите положение электрических компонентов. Отрежьте кабели до контактного разъема.

Примечание: Запишите положения электрических компонентов.

Отрежьте кабели до контактного разъема.

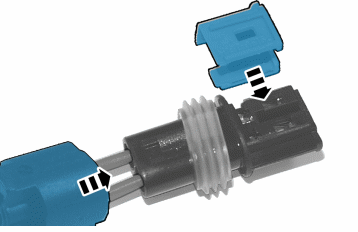

Прижмите фиксирующий язычок и вытяните гнездо контактного штифта из кожуха.

Снимите стопор

Осторожно: Убедитесь в том, что контактный штифт вошел на место.

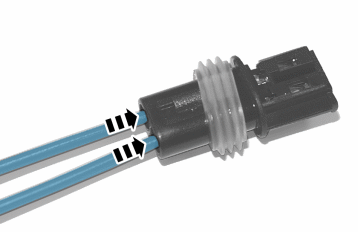

Установите контактный разъем в гнездо так, чтобы стопоры на штифте оказались в проеме сбоку гнезда.

Установите защелку.Установите кожух

Удлините кабели.Соединение кабелей

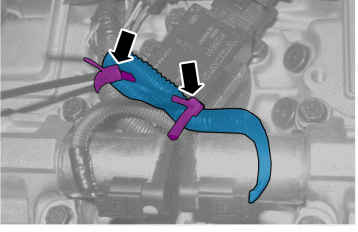

Осторожно: Убедитесь в том, что кабель не может попасть в ременную передачу распределительного механизма, зафиксируйте для этого его избыточную длину зажимами.

Относится ко всем: Установка клапана управления переменной синхронизации клапанов

Установите новую прокладку.Установите новый клапан управления. Затяните клапан управления по диагонали. Затяните до 10 НмПодсоедините разъем.

Установите верхнюю крышку ремня распределительного механизма.

Очистите поверхности прокладки. Обратите внимание на указанные выше требования чистоты.
