Снятие/установка заднего бампера

Необходимые условия

• Для снятия заднего бампера отведите назад или снимите задние панели:S40 Снятие и установка боковых панелей в багажном отсеке, S40 V40 Снятие/Установка дополнительного громкоговорителя

Снятие заднего бампера

• Снимите крепление брызговика (3 зажима/винта)
• Выверните винт А
• Отсоедините разъем фонаря бокового габарита
• Выполните данную процедуру как на левой, так и на правой стороне.

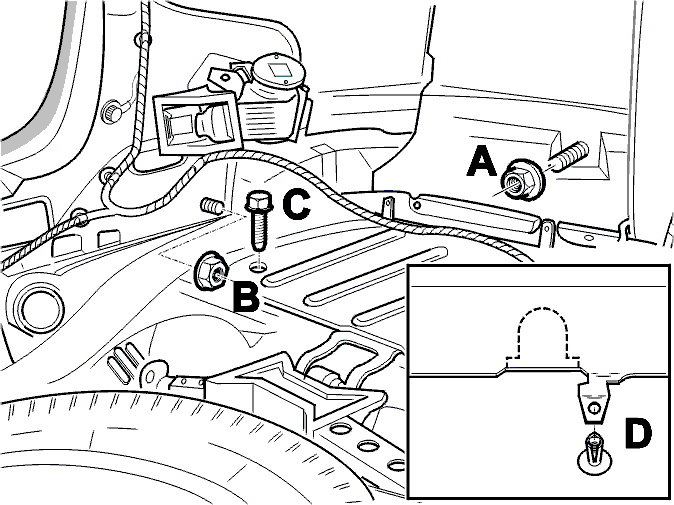

• Выверните гайку/винт А, гайку В и винт С
• Снимите зажим D с нижней стороны бампера
• Выполните операции А, В и С как на левой, так и на правой стороне
• Снимите бампер.

Установка заднего бампера

• Наклейте ленту под задними фонарями (если же автомобиль оборудован буксирной балкой, наклейте ленту также на бампер), чтобы избежать повреждений лакокрасочного покрытия при установке бампера
• Установите бампер.

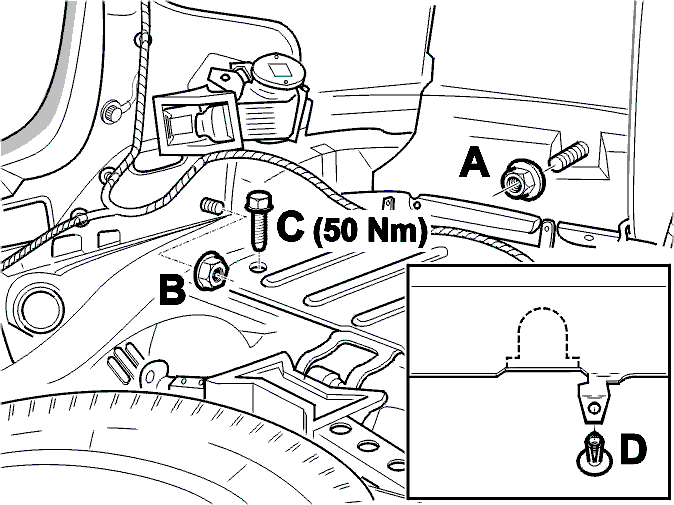

• Установите винт/гайку А, гайку В и винт С (затяните до 50 Н·м) как на левой, так и на правой стороне
• Установите зажим D на нижней стороне бампера.

• Подсоедините разъем к фонарю бокового габарита
• Установите винт А
• Установите крепление брызговика (3 зажима/винта).

Оставшаяся работа

• Установите/замените задние панели:S40 Снятие и установка боковых панелей в багажном отсеке, S40 V40 Снятие/Установка дополнительного громкоговорителя
