Снятие/установка промежуточного охладителя воздуха

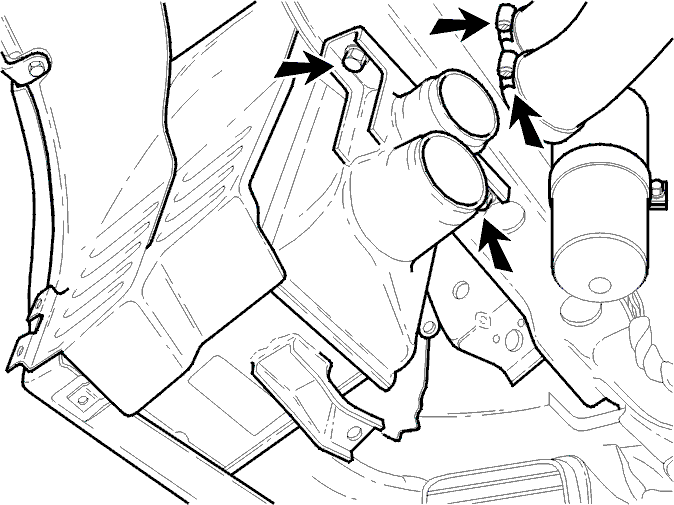

Снимите промежуточный охладитель воздуха

Снимите блок левого фонаря указателя поворота.Выверните самый верхний болт из промежуточного охладителя воздуха через отверстие для указателя поворота.Снимите брызговикСнимите внутреннюю крышку крыла с внутренней стороны бампера.Снимите боковую накладку с продольной балки.Выверните болты из промежуточного охладителя воздуха.Вытяните промежуточный охладитель воздуха вниз, слегка отогнув в сторону бампер.Освободите два хомута и отсоедините два шланга от промежуточного охладителя воздуха.

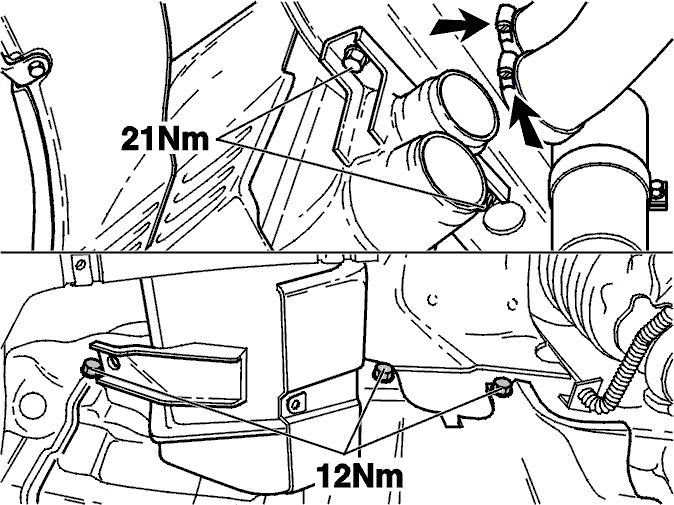

Установите промежуточный охладитель воздуха

Очистите промежуточный охладитель воздуха. Используйте сжатый воздух. Очистите монтажные поверхности промежуточного охладителя воздуха и шлангов.Подсоедините два шланга к промежуточному охладителю воздуха и поставьте два хомута. Затяните хомуты моментом6 Н·м.Отогните бампер в сторону и установите промежуточный охладитель воздуха.Поставьте болты и затяните их (проверьте правильность установки резиновых втулок). Затяните болты моментом21 Н·м.Поставьте боковую накладку на продольную балку и затяните болты. Момент затяжки12 Н·м.Поставьте щиток с нижней стороны двигателя.Поставьте самый верхний болт в промежуточный охладитель воздуха через отверстие для указателя поворота. Затяните моментом21 Н·м.Поставьте указатель поворота.
