Снятие вторичного вала (1996, 1997)

Cнятие шестерни 4-й передачи

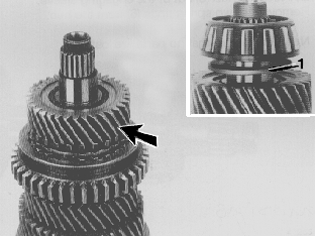

Снимите подшипник вместе с прокладкой (1).Снимите шестерню вместе с кольцом cинхронизатора с вала.

Снятие ступиц cинхронизатора

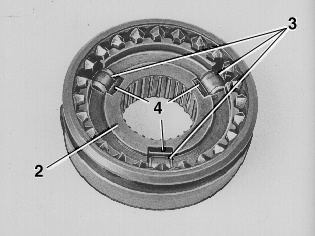

A. Выдавите ступицу (2) из муфты включения.Снимите ролики (3) и пружины (4).

В. Выдавите ступицу (5) из муфты включения.Снимите две пружины (6) со ступицы.

Примечание: Не потеряйте никаких деталей.

Снятие вторичного вала с шестерен и ступиц cинхронизатора

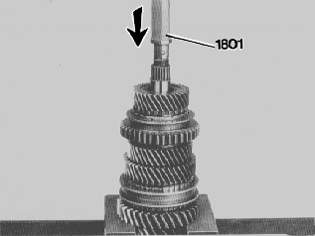

Подоприте шестерню 1-й передачи.Используя специальный инструмент 🔧 STANDARDSKAFT, полностью выпрессуйте вторичный вал из втулок подшипников шестерен.

Примечание: Втулка подшипника шестерни 1-й передачи не может быть снята.

Примечание: Для выпрессовывания может потребоваться очень большое усилие. Поместите болт в вал для защиты. Частично сдвиньте вал вниз при помощи короткой оправки. Снимите кольцо, шестерню и т. д., деталь за деталью.

Снятие шестерен

Отделите шестерни одну от другой.Снимите втулки подшипника.

Снятие наружного кольца подшипника со вторичного вала

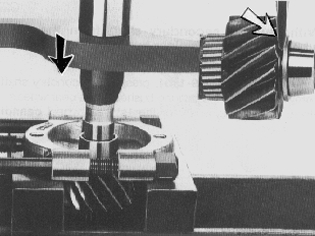

Поместите вал на мягкую поверхность.Частично сбейте наружное кольцо подшипника с вала зубилом.Расположите губки стандартного съемника за наружным кольцом подшипника.Выпрессуйте вторичный вал из наружного кольца подшипника при помощи специального инструмента 🔧 STANDARDSKAFT.
