Снятие вторичного вала (1996, 1997)

Cнятие шестерни 4-й передачи

Снимите прокладку (1).Снимите шестерню и кольцо cинхронизатора с вала.

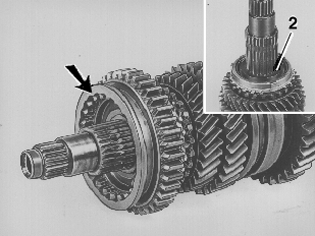

Снятие ступицы cинхронизатора 3-й и 4-й передачи

Снимите ступицу вместе с муфтой включения и кольцом cинхронизатора с вала.

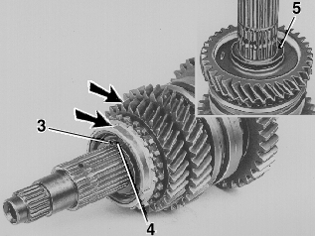

Cнятие шестерни 3-й передачи

Снимите стопорное кольцо (3).Снимите зубчатое насадочное кольцо (4) вместе с шестерней и кольцом cинхронизатора с вала.Снимите зубчатое насадочное кольцо (5).

Cнятие шестерни 2-й передачи

Снимите:

• стопорное кольцо (6)
• шестерню вместе с кольцом cинхронизатора и зубчатым насадочным кольцом (7) с вала
• зубчатое насадочное кольцо
• кольцо cинхронизатора.

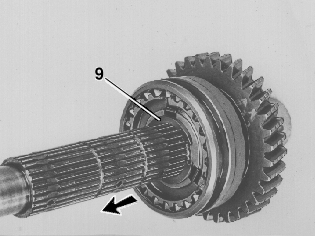

Снятие ступицы cинхронизатора 1-й и 2-й передачи

Снимите

• стопорное кольцо (9)
• ступицу вместе с муфтой включения с вала.

Cнятие шестерни 1-й передачи

Снимите шестерню вместе с кольцом cинхронизатора с вала.

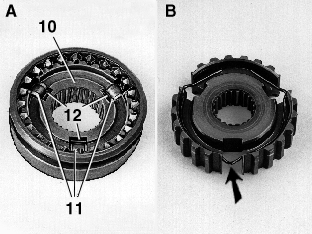

Снятие ступиц cинхронизатора

A. Выдавите ступицу (10) из муфты включения.Снимите ролики (11) и пружины (12).

Примечание: Не потеряйте никаких деталей.

В. Снимите пружинное кольцо со ступицы 5-й передачи.
