Снятие / установка воздушного фильтра, двигатели B4164S, B4184S, B4204S

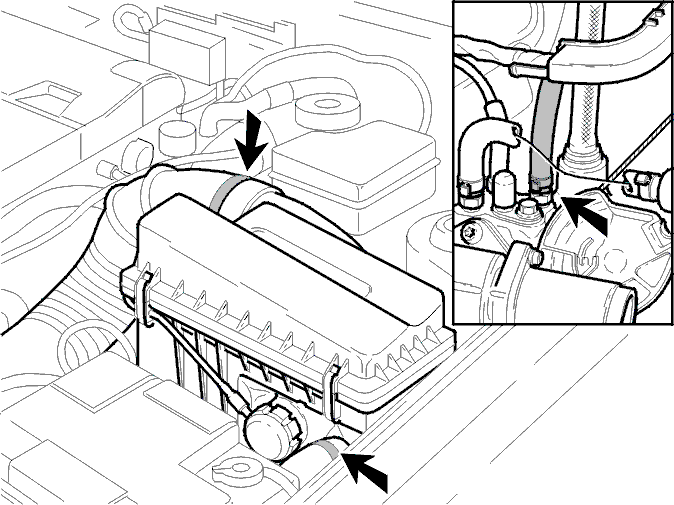

Разъедините соединения воздушного фильтра

• Снимите хомут шланга и отсоедините шланг от воздушного фильтра
• Если установлен: Отсоедините вакуумный шланг от корпуса дроссельной заслонки.
• Выверните два винта.

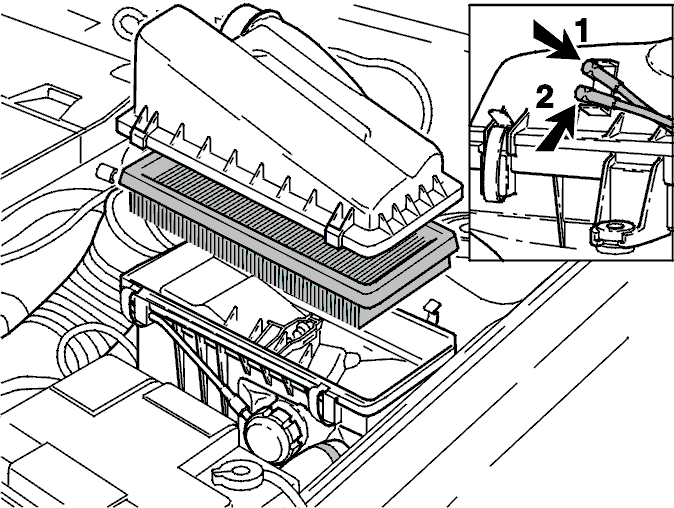

При снятии только верхней крышки воздушного фильтра

Осторожно: Вакуумные шланги должны быть правильно присоединены к датчику температуры. Будьте внимательны при их снятии.

• Стальнойпатрубок (2) должен соединяться с регулирующим клапаном на воздушном фильтре.
• Пластмассовыйпатрубок (1) должен соединяться с корпусом дроссельной заслонки.

Снимите узел воздушного фильтра

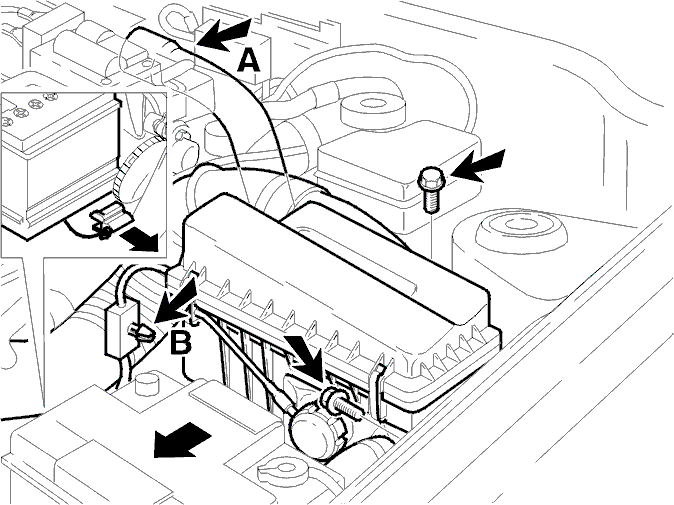

• Ослабьте зажим крепления аккумуляторной батареи, приподнимите и сдвиньте ее вперед
• Отсоедините шланг предварительного нагрева (А).
• Потяните узел воздушного фильтра вверх и, поворачивая, разъедините его соединения
• Отсоедините провода в задней части
• Сдвиньте кожух и снимите его.
• Отсоедините разъем (В) от воздушного фильтра
• Выверните два крепежных винта.

Установите узел воздушного фильтра

• Проверьте резиновое крепление.
• Подготовьте воздушный фильтр и установите трубку на свое место.
• Отрегулируйте положение воздушного фильтра, поворачивая фильтр в отверстии в крыле или соединение крыла.
• Смонтируйте проводку в задней части.
• Подсоедините провода в задней части.
• Поставьте два винта и затяните их моментом10 Н·м.
• Установите и закрепите аккумуляторную батарею.
• Подсоедините шланг предварительного нагрева (А).

Воздушный фильтр, подсоединение компонентов

• Поместите проводку в передней части в хомут.
• Подсоедините впускной воздушный шланг и затяните хомут.
• Подсоедините вакуумный шланг датчика температуры воздуха.
• Если установлен: Подсоедините вакуумный шланг к корпусу дроссельной заслонки.
