Снятие рычага управления с поворотного кулака (2)

Подготовка

Очистите сжатым воздухом поверхность вокруг шарового шарнира.Обильно нанесите распылителем пропитывающий ржавчину состав на поверхность вокруг шарового шарнира и на винт и гайку, крепящие шаровой шарнир.

Снятие шарового шарнира

Если винт приржавел, ослабьте гайку на несколько оборотов и постучите по винту, чтобы освободить его.Снимите гайку и винт.Снова нанесите распылителем пропитывающий ржавчину состав на шаровой шарнир.

Примечание: Не вставляйте отвертку и не ударяйте между “петлями” на поворотном кулаке.

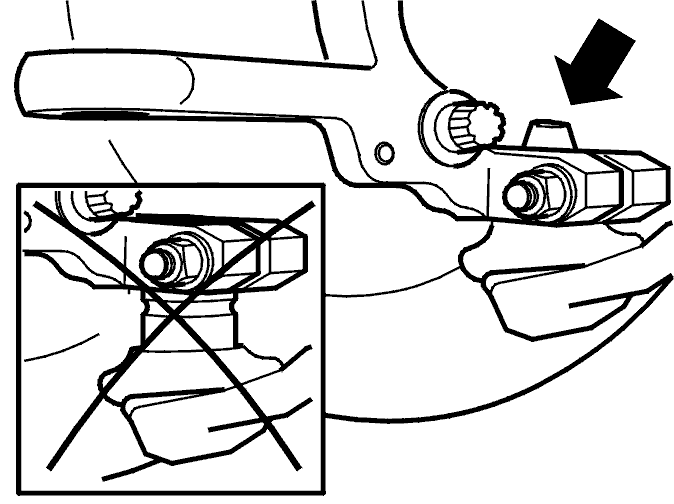

Выбейте шаровой шарнир из поворотного кулака.Используйте насадку в качестве распорки.

Примечание: Внутренний диаметр насадки должен быть больше, чем внешний диаметр крышки. Это необходимо для того, чтобы не повредить крышку.

Снова нанесите распылителем пропитывающий ржавчину состав на шаровой шарнир.

Подвигайте шаровой шарнир вверх и вниз рукой (для этого можно также использовать монтировку) до тех пор, пока шаровой шарнир не отсоединится от поворотного кулака.Наденьте на шаровой шарнир защитный рукав 9995562.Используйте держатель 9995563 на рычаге управления, пока шаровой шарнир отсоединен.

Установка шарового шарнира

Удалите ржавчину с шарового шарнира и поворотного кулака.Смажьте шестерню шарового шарнира и поворотный кулак.Установите шаровой шарнир в поворотный кулак.

Примечание: Запрессуйте шаровой шарнир вверх, так чтобы коническая верхняя часть была видна над винтовым соединением на поворотном кулаке.

Установите винт и новую гайку.Затяните до 50 Н·м
