Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001–2006 |
| S80 (-06) | — | 2001–2006 |
| V70 (00-08) | — | 2001–2006 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2006 |
| XC90 | — | 2003–2006 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Общая информация об обращении с разъединителями аккумулятора
Примечание: Следующее применимо только к автомобилям с сигнализацией: если автомобиль необходимо запереть, когда установлен разъединитель аккумулятора, подождите 30секунд, прежде чем механически запереть автомобиль. Пульт дистанционного управления нельзя использовать. Если автомобиль запирается слишком быстро, сирена активируется, когда разъединитель аккумулятора отсоединяет аккумулятор.
Разъединитель аккумулятора должен быть возвращен и использован несколько раз.
Осторожно: Разъединитель аккумулятора - хрупкий. Обращайтесь осторожно!
Снятие разъединителя аккумулятора

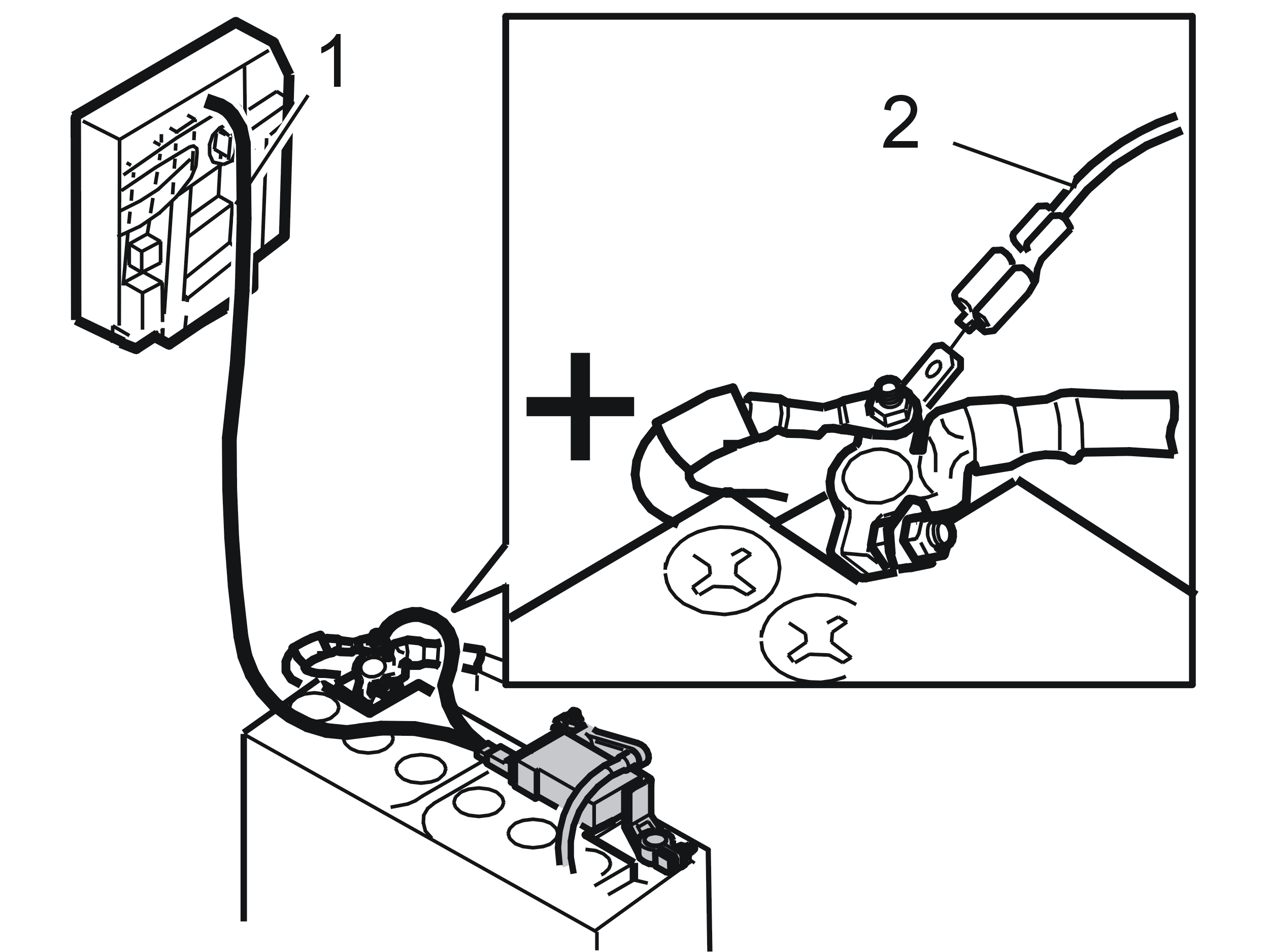

Снимите:
- панель спереди заднего электронного модуля (REM)
- желтый кабель (1) разъединителя аккумулятора с заднего электронного модуля (REM)
- красный кабель (2) разъединителя аккумулятора с положительной клеммы аккумулятора.

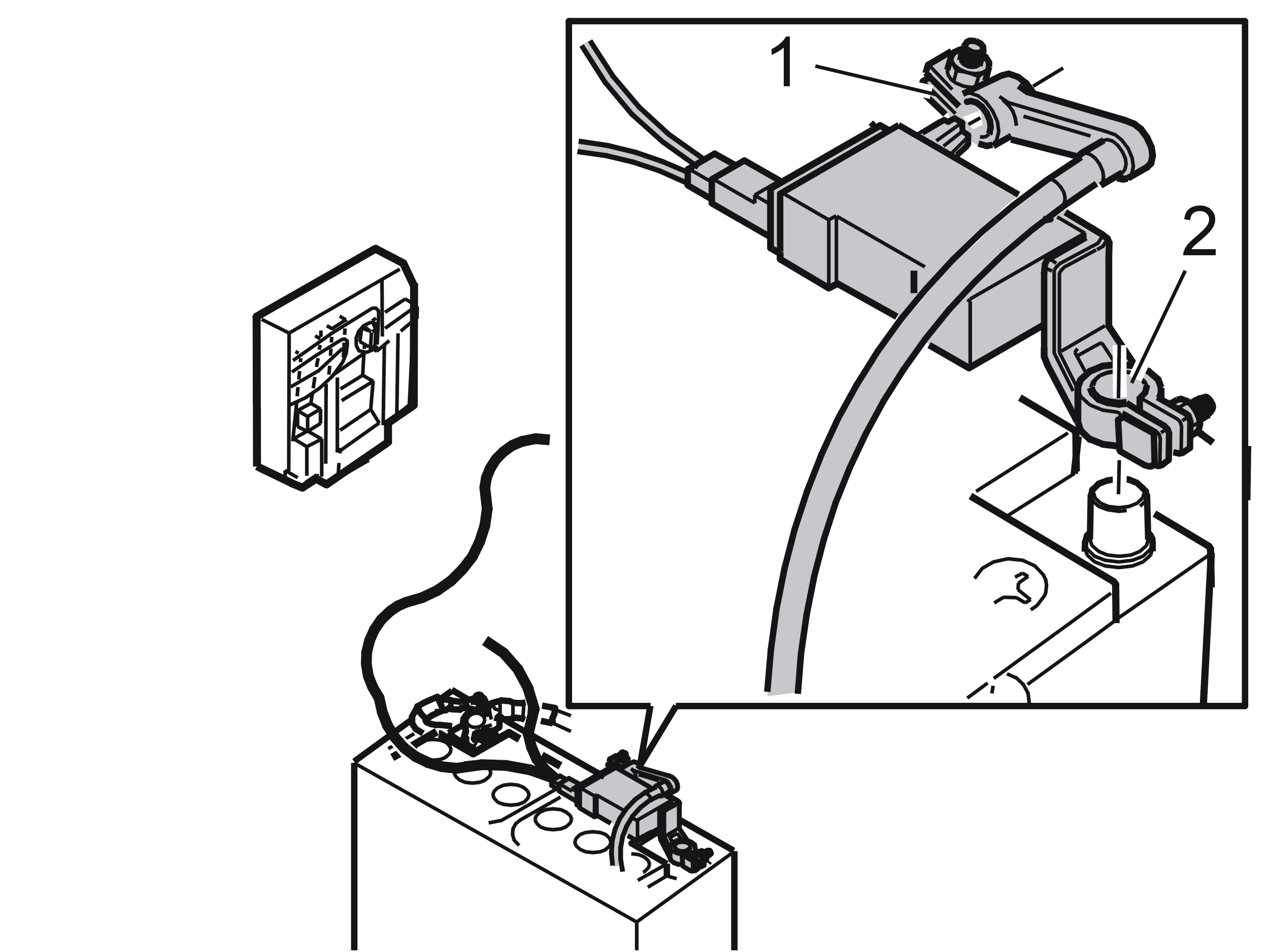

Снимите:
- отрицательный провод аккумулятора (1) с разъединителя аккумулятора
- разъединитель аккумулятора (2) с отрицательной клеммы аккумулятора
- кабели с разъединителя аккумулятора и выбросите их.

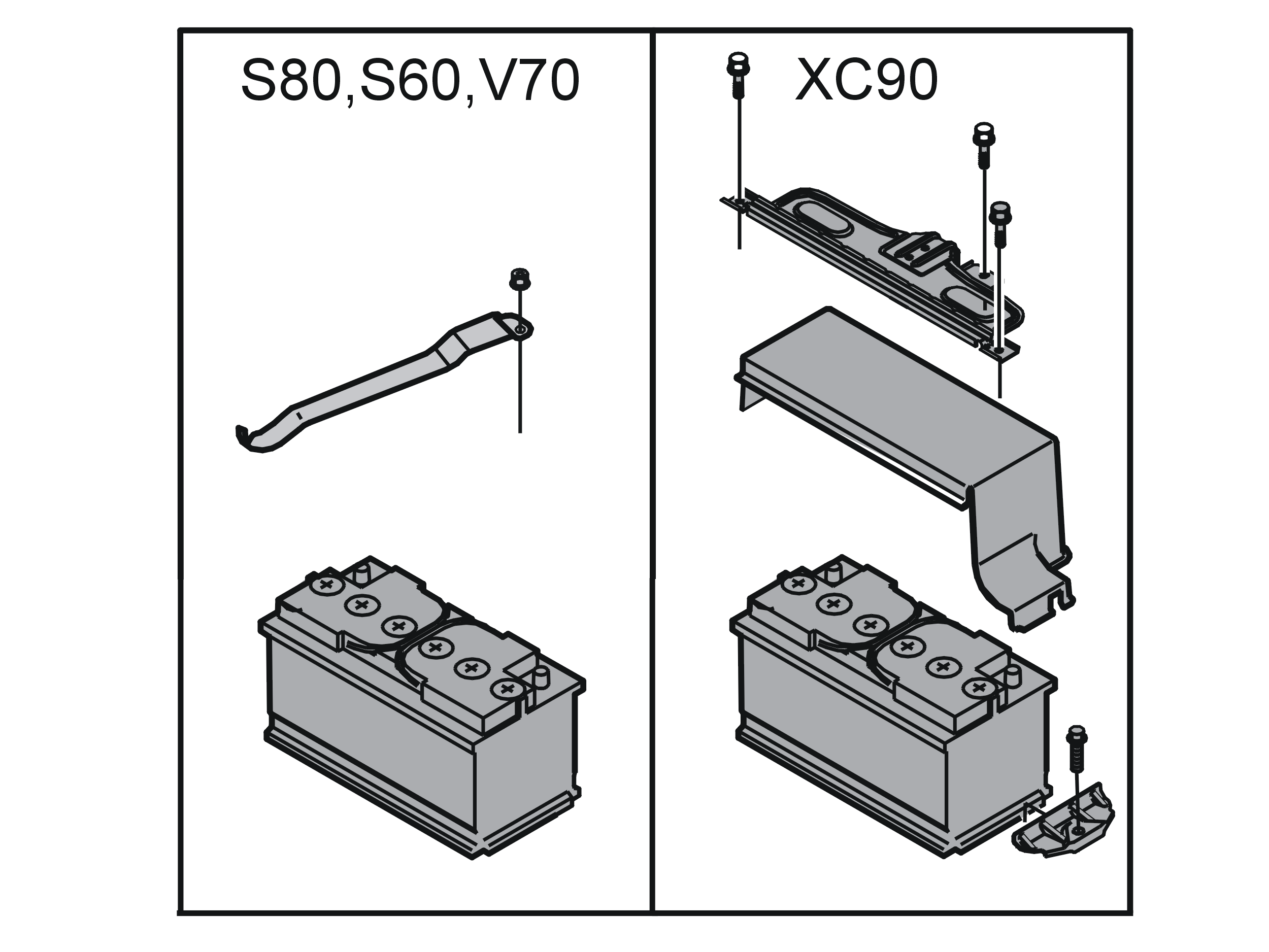

Применимо к S80, V70 (00-), V70XC (01-)/XC70 и S60:
Подсоедините отрицательный провод аккумулятора к отрицательной клемме аккумулятора. Затяните до 6±1,5 Н·м.Поместите защитную крышку на аккумулятор. Расположите кронштейн над крышкой. Закрепите кронштейн при помощи двух гаек и винта. Затяните до 25 Н·м.Установите вещевое отделение, если применимо. Закройте люк пола.Установите на место панель спереди заднего электронного модуля (REM).
Применимо к XC90:
Подсоедините отрицательный провод аккумулятора к отрицательной клемме аккумулятора. Затяните до 6±1,5 Н·м.Поместите защитную крышку на аккумулятор. Расположите кронштейн над крышкой. Закрепите кронштейн при помощи двух винтов и гайки. Затяните до 25 Н·м.
Применимо к XC90:

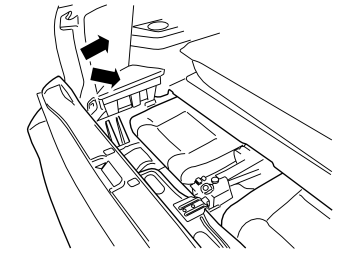

Установите на место панель спереди заднего электронного модуля (REM) и блок у основания панели.Установите ручку домкрата.Установите вещевое отделение и люк пола.
Возврат разъединителя аккумулятора
Возвратите разъединитель аккумулятора по следующему адресу:
USA
Volvo Cars of North America, Inc.Technical Material Analysis Dept.6 Volvo Drive Bldg. CRockleigh, NJ 07647
Canada:
Volvo Cars of Canada Ltd.Technical Material Analysis Dept.175 Gordon Baker Rd.North York, Ontario, M2H 2N7
Другой:
Att: Mr Thor MaugestenRO-RO-International ABAröds Industriväg 74S – 422 43 GothenburgSweden
