Снятие модуля управления противоблокировочной тормозной системы (ABS).

Снятие модуля управления ABS

• Выключите зажигание.
• Откройте крышку.

• Снимите шланг охлаждающей жидкости с хомутов.
• Снимите шланги жидкости стеклоомывателя ветрового стекла с хомутов.

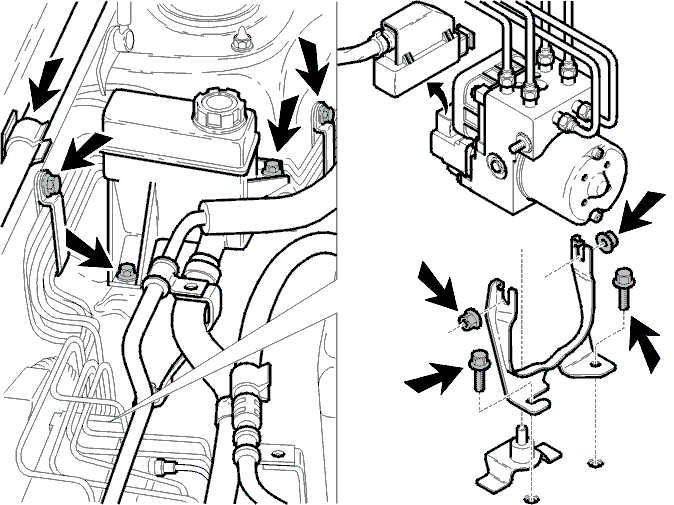

• Снимите обе крепежные скобы трубы тормозного трубопровода с внутренней стороны переднего крыла.
• Снимите два болта резервуара жидкости усилителя рулевого управления.
• Внимательно очистите весь блок системы ABS.
• Отсоедините соединитель.
• Снимите две гайки из суппорта и снимите блок системы ABS из суппорта.
• Снимите два болта и снимите суппорт.

• Приподнимите, насколько возможно, блок системы ABS и осторожно переместите его, насколько возможно, по направлению к двигателю.

Примечание: Избегайте сгибания трубы системы кондиционирования воздуха на ее соединениях.

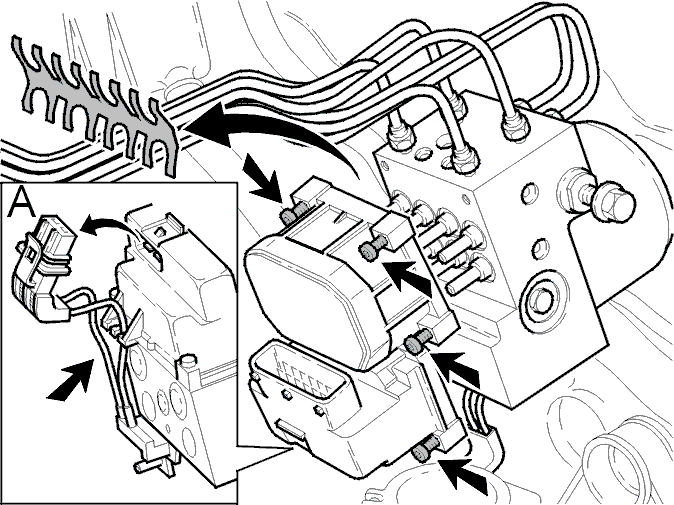

- Отсоедините нижний соединитель (А) и снимите два кабеля из модуля системы управления.
- Снимите торкс-болт 20 (6x) модуля системы управления.
- Снимите осторожно модуль системы управления с гидравлического блока.

Примечание: Постарайтесь не отсоединить листовую рессору (если имеется) между гидравлическим блоком и модулем управления.

Установка модуля системы управления ABS

Осторожно: Никогда не используйте напильник или металлический скребок для очистки поверхности. Всегда используйте пластмассовые инструменты. Никогда не производите чистку химическими растворителями.

• Очистите контактную поверхность гидравлического блока.
• Проверьте, чистый ли уплотнитель модуля управления.
• Снимите устройство безопасности транспортировки нового модуля системы управления.

Примечание: Постарайтесь не отсоединить листовую рессору (если имеется) между гидравлическим блоком и модулем управления.

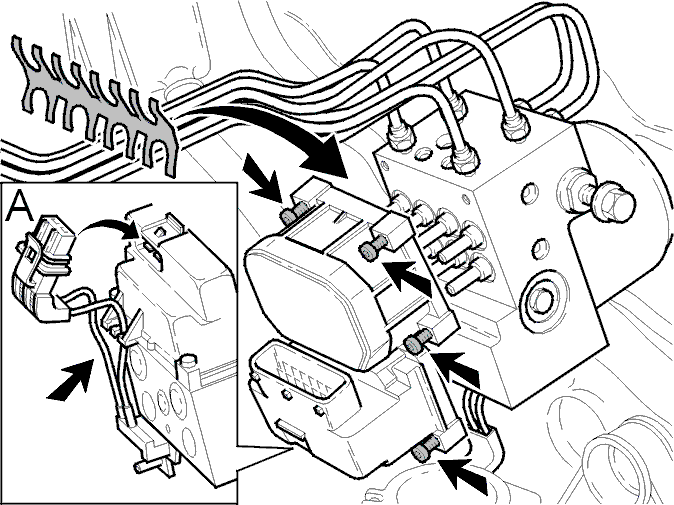

- Осторожно поместите модуль системы управления к гидравлическому модулю.

Примечание: Обратите внимание на то, чтобы листовая рессора (если имеется) была установлена соответствующим образом.
- Закрепите винты торкс 20 (6x). Крутящий момент затяжки: 1-я ступень 3 Нм.2-я ступень доворот на 90º (остановитесь до достижения 8 Нм).
- Подсоедините нижний соединитель (А) и снимите кабели модуля системы управления.

• Заново установите суппорт и затяните болты. Крутящий момент затяжки 25 Нм.

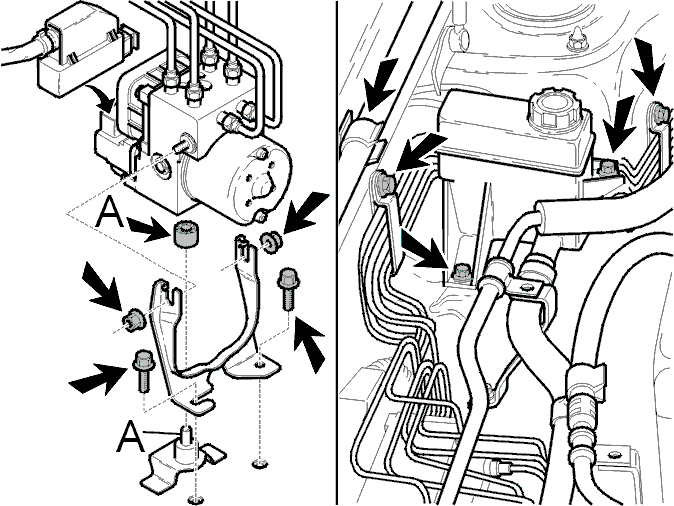

• Проверьте центральный резиновый уплотнитель в блоке системы ABS, который должен быть установлен на центральный крепежный штырь (А).
• Поместите блок системы в суппорт и плотно вдавите блок на центральный крепежный штырь до тех пор пока блок не займет свое положение.
• Затяните гайки. Крутящий момент затяжки 25 Нм.
• Подсоедините соединитель и закрепите его стопорным устройством.
• Установите обе крепежные скобы тормозного трубопровода.

Осторожно: Обратите внимание на то, чтобы тормозной трубопровод помещался в резиновую часть крепления прежде чем установить крепежную скобу.
- Установите резервуар жидкости усилителя рулевого управления. Крутящий момент затяжки 10 Нм.
- Поместите шланги жидкости стеклоомывателя ветрового стекла в хомуты.
- Поместите шланг охлаждающей жидкости в хомуты.

Автомобили с системой кондиционирования воздуха:

• Примечание: > Для автомобилей с двигателем B4184SM крепления системы кондиционирования воздуха не снимаются.

Автомобили с двигателем с турбонаддувом:

• Сотрите коды DTC.

• Внимание: > Совершите пробную обкатку автомобиля на дороге со спокойным движением. Ведите автомобиль безопасно. Во время пробной обкатки, соблюдайте правила дорожного движения и придерживайтесь дозволенной скорости.

• Проведите пробную обкатку во время которой в течение более 80 секунд скорость будет составлять, по меньшей мере 40 км/ч.
• Проверьте на предмет соответствующей работы системы ABS и выключения сигнальной лампочки системы ABS.
• Снимите показания и проверьте, были ли заложены на хранение коды DTC.
