Снятие коробки передач (B4184SM)

Условия

• Запишите код защиты от кражи магнитолы.
• Отсоедините клеммы аккумулятора.
• Снимите аккумулятор и полку для аккумулятора.
• Ослабьте гайку левого приводного вала на колесе
• Снимите крышку двигателя.

Снятие воздухоочистителя (ACL)

Ослабьте зажим для шланга и стяните шланг воздухозаборника.Отсоедините разъем датчика массового расхода воздуха.Выверните два болта крепления.Поднимите воздухоочиститель (ACL) и выньте, повернув его.

Снятие разъемов коробки передач

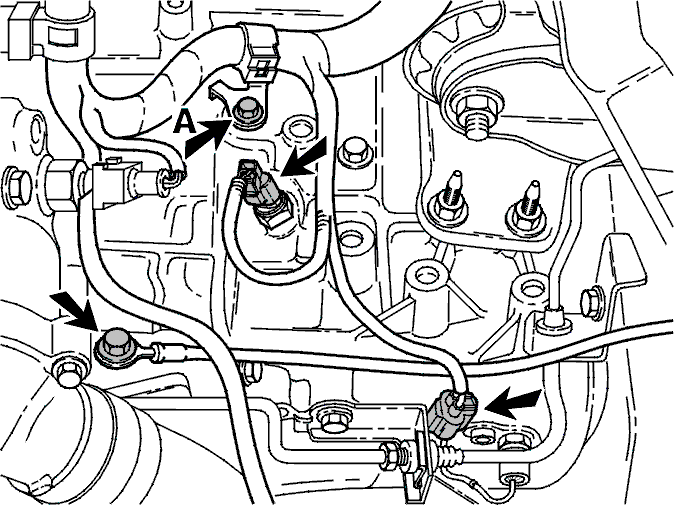

Снимите:

• датчик температуры масла и разъемы фонаря заднего хода.
• провод заземления.
• зажим кабеля (А).

Снятие тросов переключателя передач с коробки передач

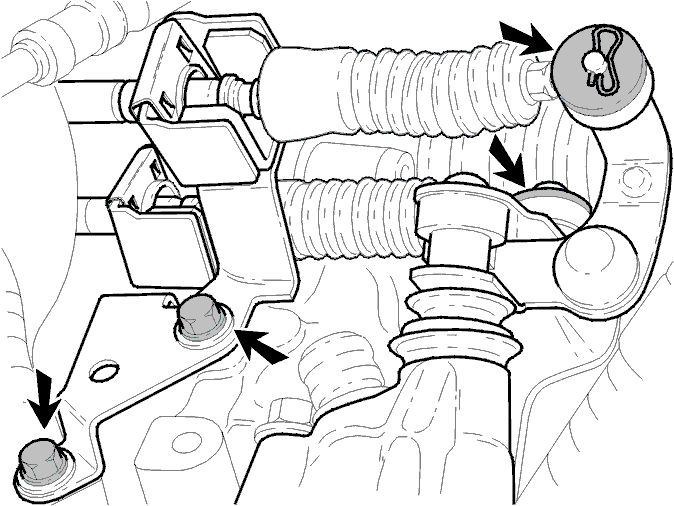

Снимите стопорный зажим и шайбы тросов переключателя передач.Снимите кронштейн троса переключателя передач (2 болта).

Снятие гидравлического цилиндра сцепления с коробки передач

Снимите два болта с цилиндра сцепления.Снимите накладку замка и трубку с кронштейна на коробке передач. Отложите цилиндр сцепления в сторону.

Осторожно: Закрепите поршень цилиндра сцепления ленточным хомутом для предотвращения утечки.

Снятие верхних болтов коробки передач

Снимите:

• два болта (А) крепления стартера.
• три болта между двигателем и коробкой передач (В) и (С).

Установка подъeмной траверсы

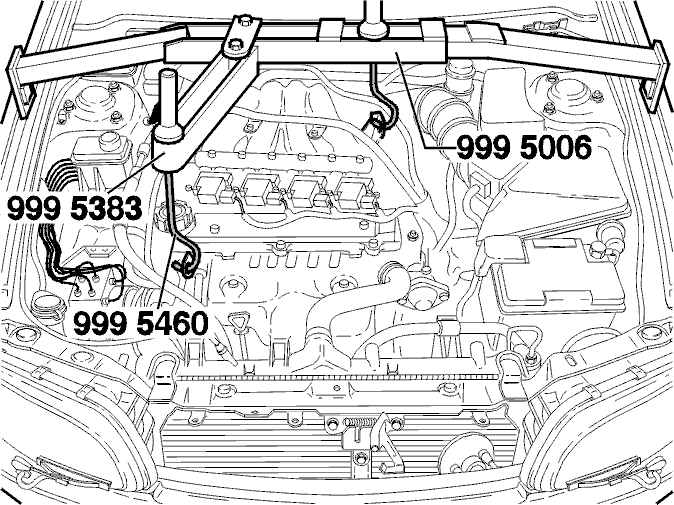

Установите подъeмную траверсу🔧 LYFTBYGEL (HÖJNING MOTOR) с подъемным рычагом🔧 LYFTARM (TILL LYFTBYGEL 5006).Установите два подъмных крюка 🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40 в подъемные скобы.Натяните подъемные крюки таким образом, чтобы двигатель и коробка передач были слегка приподняты.

Отсоедините подушку двигателя на коробке передач со стороны кузова

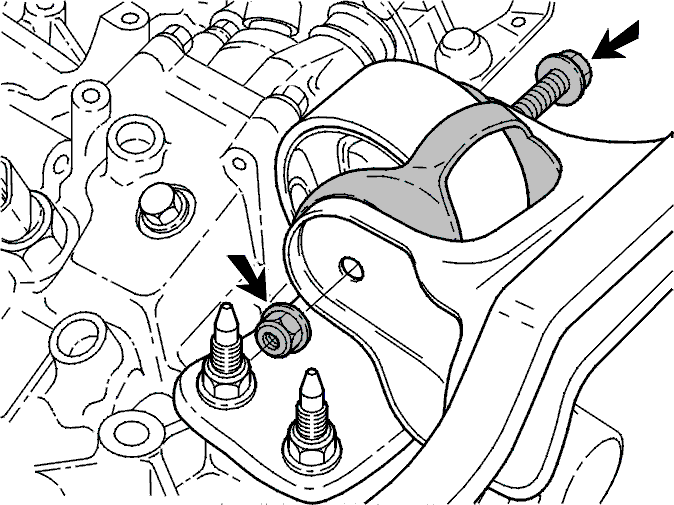

Снимите гайку подушки двигателя.

Подсказка: Поднимите двигатель и вытащите болт.

Слейте трансмиссионное масло

См. Слив жидкости/заполнение жидкостью для коробки передач и Слив жидкости/заполнение жидкостью для коробки передач

Снятие левого бокового защитного кожуха

Снимите:

• оба передних колеса.
• брызговики двигателя из-под двигателя.
• три болта с бокового защитного кожуха.

Снятие центрального передне-заднего элемента конструкции

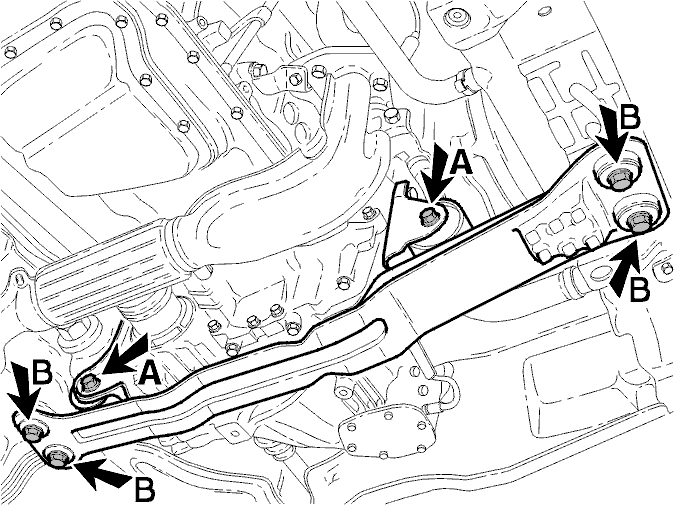

Выверните два болта (А) из подушек двигателяВыверните четыре болта (В) из передне-заднего элемента конструкции.Вытащите два болта из подушек двигателя.Снимите центральный передне-задний элемент конструкции.

Снятие заднего кронштейна крепления двигателя

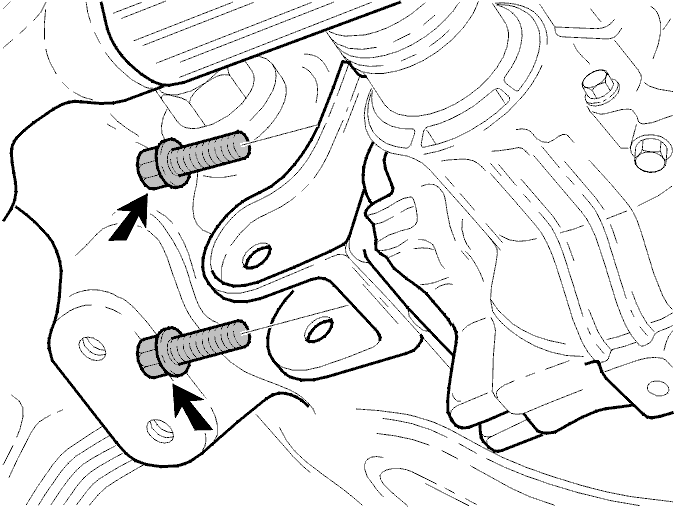

Снимите задний кронштейн крепления двигателя с коробки передач (2 болта).

Снятие приводных валов

Примечание: Снимите левый приводной вал в сборе.

Правый приводной вал только освобождается из коробки передач.

Снятие приводных валов, см. Приводные валы, замена, Приводные валы, замена и Приводные валы, замена.

Отсоедините систему выпуска выхлопных газов

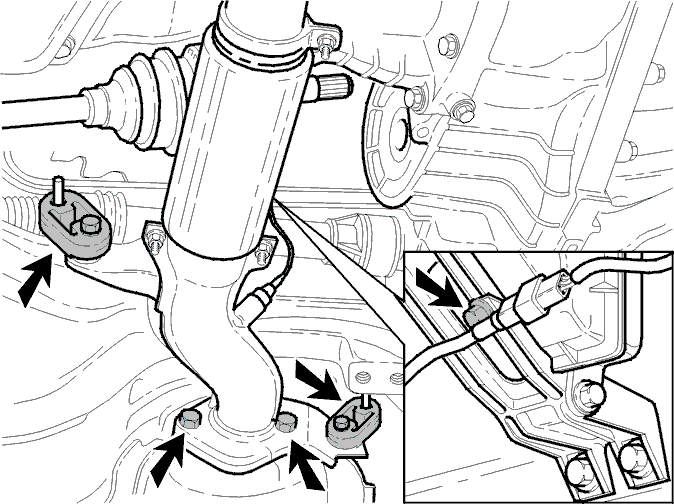

Снимите:

• два резиновых крепления.
• Зажим кабеля нагреваемого датчика кислорода.
• Болтовое соединение между передней выхлопной трубой и каталитическим преобразователем тройного действия (ТWC).
• Снимте прокладку.

Закрепление двигателя

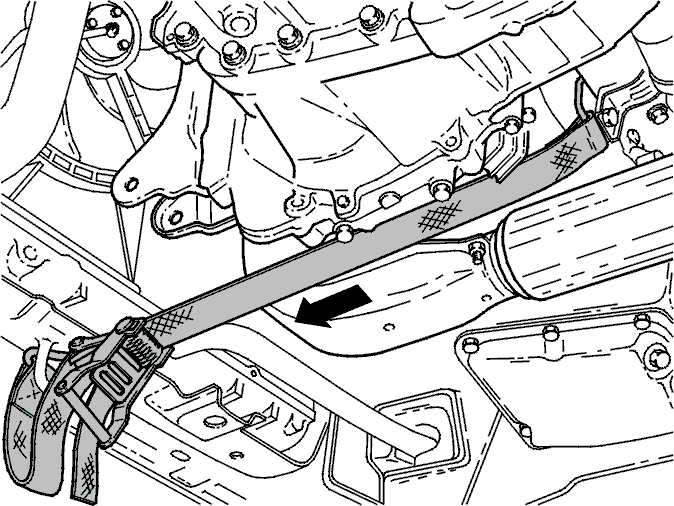

Установите специальный инструмент 🔧 SPÄNNBAND между проушиной для буксировки и двигателем.

Снятие коробки передач

Опустите двигатель и коробку передач так, чтобы они вышли из кузова со стороны распределителя.Слегка потяните двигатель вперед.Установите опору🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)на зажимное приспособление🔧 AGGREGATLYFT (HYDRAULIK) с нижней стороны коробки передач.Выверните четыре болта между двигателем и коробкой передач.Осторожно опустите и снимите коробку передач.
