Снятие коробки передач (B4184SJ, B4184SM)

Подъемник 1111

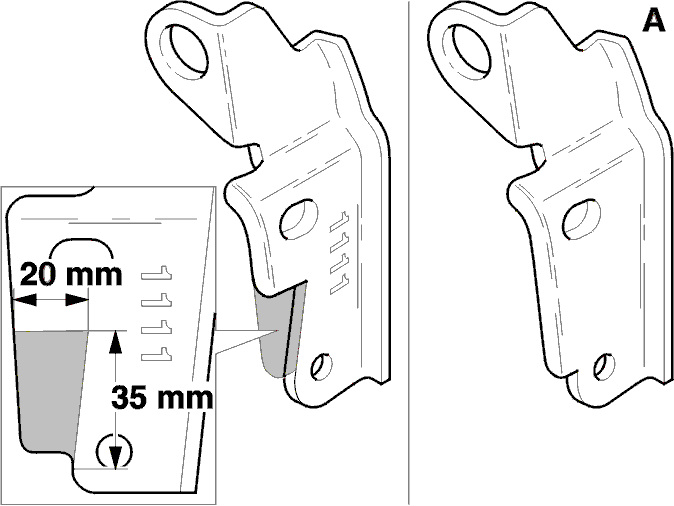

• Закажите новую подъемную петлю (А) номер 30875212
• Проштампуйте 1111 высотой 5 мм на передней стороне подъемной петли, как показано на иллюстрации
• Пометьте участок, где необходимо снять материал
• Снимите материал и зашлифуйте края. Выполните антикоррозийную обработку
• Отметьте положение на щите мастерской для подъемного крюка.

Подготовка

• Запишите код защиты от кражи магнитолы
• Отсоедините клеммы аккумулятора
• Снимите аккумулятор и полку аккумулятора
• Ослабьте гайку левого приводного вала на колесе
• Снимите крышку двигателя.

Снятие воздухоочистителя (ACL)

Ослабьте зажим для шланга и стяните шланг воздухозаборника.Отсоедините разъем датчика объема потока воздуха (VAF).Выверните два винта крепления.Поднимите воздухоочиститель (ACL) и выньте, повернув его.

Снятие разъемов коробки передач

Снимите:

• разъемы датчика температуры масла и фонаря заднего хода
• провод заземления
• зажим кабеля (А).

Снятие тросов переключателя передач с коробки передач

Снимите стопорный зажим и шайбы тросов переключателя передач.Снимите кронштейн для тросов переключателя передач (2 болта).

Снятие гидравлического цилиндра сцепления с коробки передач

Выверните два винта из цилиндра сцепления.Снимите накладку замка и трубку с кронштейна на коробке передач. Отложите цилиндр сцепления в сторону.

Осторожно: Закрепите поршень цилиндра сцепления ленточным хомутом для предотвращения утечки.

Снятие верхних винтов с коробки передач

Снимите:

• два винта крепления (А) стартера
• три винта между двигателем и коробкой передач (В) и (С).

• Проверьте, имеется ли в наличии подъемник 1111

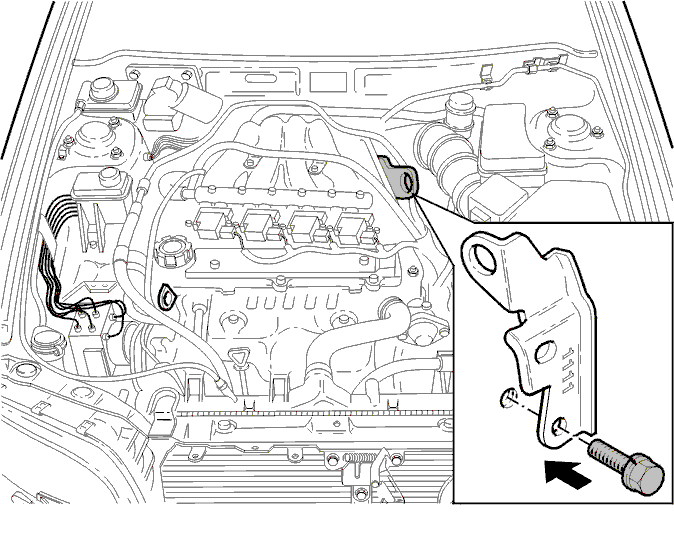

• Установите подъемник.Выверните винт на креплении заднего подъемника

Примечание: Если подъемник не изготовлен, см. Подъемник 1111
- Расположите специальное подъемное приспособление 1111 и затяните винт. Затяните до 25 Н·м.

Снятие подушки двигателя возле коробки передач на стороне кузова

Снимите гайку с подушки двигателя.

Подсказка: Поднимите двигатель и вытащите винт.

Слив жидкости для коробки передач

См. Слив жидкости/заполнение жидкостью для коробки передач и Слив жидкости/заполнение жидкостью для коробки передач

Снятие боковой защитной крышки

Снимите:

• оба передних колеса
• защитные крышки двигателя под двигателем
• три винта с боковой защитной крышки.

Снятие продольного элемента конструкции

Выверните два винта (А) из подушек двигателяВыверните четыре винта (В) из продольного элемента конструкции.Выверните два винта, проходящих через подушки двигателя.Снимите продольный элемент конструкции.

Снятие заднего крепления двигателя

Снимите задний кронштейн крепления двигателя с коробки передач (2 винта).

Снятие приводных валов

Примечание: Снимите левый приводной вал в сборе.

Правый приводной вал только освобождается из коробки передач.

Чтобы снять приводной вал, см. , и .

Замена системы выпуска выхлопных газов

Снимите:

• Два резиновых крепления
• Зажим кабеля нагреваемого датчика кислорода
• Винтовое соединение между передней выхлопной трубой и каталитическим преобразователем тройного действия (ТWC)
• Снимите прокладку.

Двигатель, крепление

Установите специальный инструмент 🔧 SPÄNNBAND между проушиной для буксировки и двигателем.

Снятие коробки передач

Опустите двигатель и коробку передач так, чтобы они вышли из кузова со стороны распределителя.Слегка потяните двигатель вперед.Установите опору 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) на зажимное приспособление 🔧 AGGREGATLYFT (HYDRAULIK) . Закрепите узел на нижней стороне коробки передач.Выверните четыре винта между двигателем и коробкой передач.Осторожно опустите и снимите коробку передач.
