Снятие коробки передач (1996, 1997)

Общая информация

Поместите коробку передач на универсальную подставку 🔧 GOLVSTATIV (TILL FIXTURER) с зажимным приспособлением коробки передач 🔧 FIXTUR (VÄXELLÅDA) M50/407E.

Подготовка

Снимите:

• выключатель фонарей заднего хода
• пробку слива масла
• заглушку заливной горловины / уровня.

Примечание: Накройте отверстие в корпусе треножного соединения тряпкой.

Снятие брызговика

Выверните винты. Осторожно поднимите крышку, чтобы не повредить маслопровод, который находится на защитной крышке.Снимите уплотнительное кольцо.

Снятие винта и контргайки

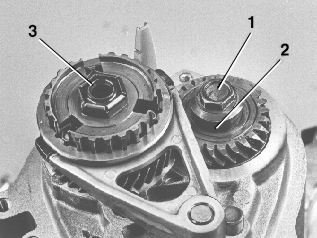

Вариант 1:
Задействуйте две передачи: сначала задействуйте передачу заднего хода, а затем надвиньте муфту соединения 5-й передачи на шестерню.

Снимите:

• винт (1)
• прокладки (2)
• контргайку (3).

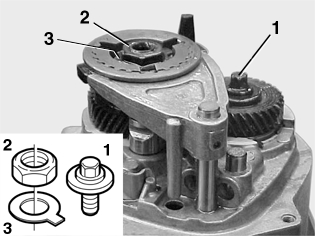

Вариант 2:
Задействуйте две передачи: сначала задействуйте 5-ю передачу, а затем передачу заднего хода.

Снимите:

• винт (1)
• контргайку (2)
• специальное кольцо (3).

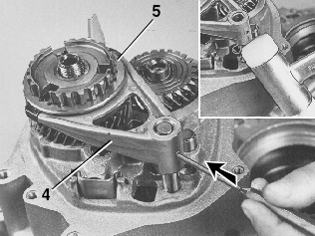

Снятие переключателя передач с муфтой соединения 5-й передачи

Подоприте тягу механизма переключения передач. Удалите шплинт при помощи кернера.Легкими ударами сбейте вилку переключателя передач (4) вместе с муфтой соединения (5) с тяги механизма переключения передач.

Примечание: Не выбрасывайте шплинт.

Снятие шестерни с первичного вала

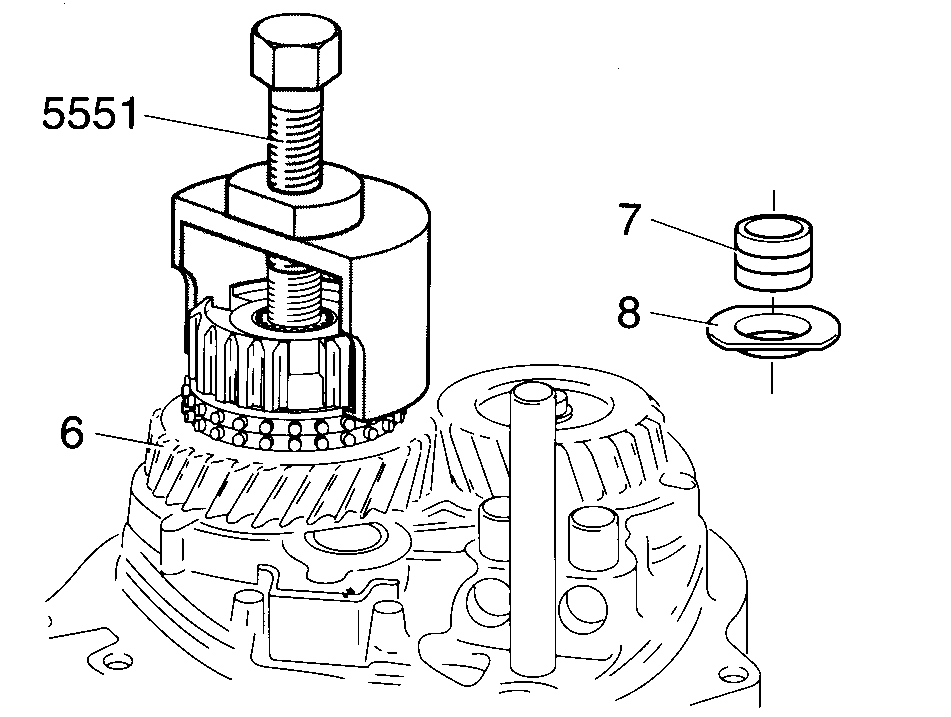

Установите съемник 🔧 AVDRAGARE (5:E VÄXELNS DREV SENT UTFÖR.) M50-JC5 под шлицы на ступице cинхронизирующего кольца.Осторожно стяните ступицу cинхронизирующего кольца с первичного вала.

Снимите:

• шестерню (6)
• втулку подшипника (7)
• масляное уплотнение (8).

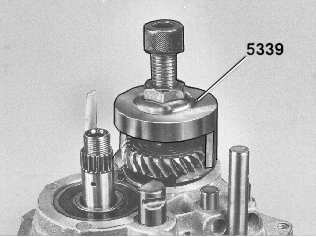

Снятие шестерни 5-й передачи

Установите съемник 🔧 AVDRAGARE (DEMONT-5:ANS DREV) M50 407E на шестерню 5-й передачи.Стяните шестерню с вала.

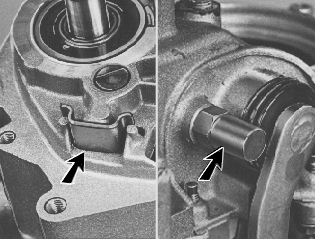

Снимите фиксирующую пружину и шаровую опору вала передачи заднего хода

Снимите защитную панель, фиксирующую пружину и шаровую опору.

Примечание: Не выбрасывайте фиксирующую пружину и шаровую опору.

Снятие установочного штифта шестерни 5-й передачи

Отвинтите и снимите установочный штифт.

Примечание: Не выбрасывайте регулировочное кольцо (если установлено).

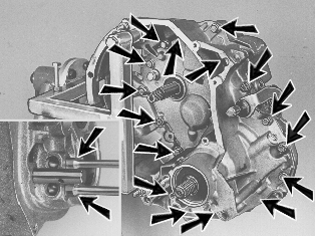

Разъединение картера коробки передач и корпуса сцепления

Выверните оставшиеся винты.Слегка постучите по двум корпусам, чтобы разъединить их.

Примечание: Коробка передач с передачей заднего хода на валу.

Придавите вниз тягу механизма переключения передач 5-й передачи. Одновременно разъедините корпус.

Не выбрасывайте фиксирующую пружину и шаровую опору.

Снимите картер коробки передач.Запишите положение прокладочного кольца на выходном (вторичном) валу, если установлено.

Примечание: При снятии картера коробки передач удерживайте пружины ингибитора и шаровые опоры на своем месте при помощи двух ключей-шестигранников.

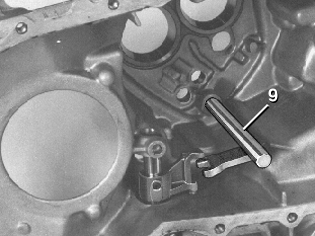

Снятие тяги механизма переключения передач 5-й передачи (если установлена) с картера коробки передач

Выньте тягу механизма переключения передач (9) из картера коробки передач.

Примечание: Не выбрасывайте фиксирующую пружину и шаровую опору. Отложите их в сторону.

Снятие соленоида с корпуса сцепления

Отсоедините соленоид от корпуса сцепления.
