Снятие компонентов с двигателя (D5252T MSA 15.8)

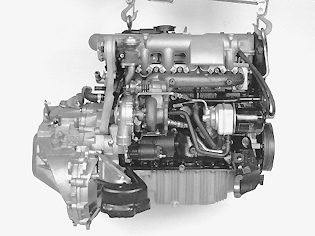

Снятие коробки передач

Снимите

• коробку передач
• нажимной диск и ведомый диск сцепления
• маховик и ведущий диск.

Проверьте опорный подшипник.Установите двигатель в стенд🔧 GOLVSTATIV (TILL FIXTURER) с зажимным приспособлением 🔧 MOTORFIXTUR (UNIVERSAL)

Снятие компонентов, сторона впуска и выбросов

Снимите

• впускной коллектор. Ослабьте клапан EGR (ключ-шестигранник на 6 мм), 10 винтов
• клапан EGR с турбонагнетателя (TC)
• желоб под масляным фильтром
• нагнетательный маслопровод и возвратный маслопровод с турбонагнетателя (ТС)
• выхлопную трубу с турбонагнетателем (ТС).

Отсоедините шланги от двигателя и трубы охлаждающей жидкости масляного радиатора.

Снимите

• адаптер, масляный радиатор и узел масляного радиатора
• трубу охлаждающей жидкости
• кронштейн приводного вала
• систему защиты при столкновении
• топливный фильтр с кронштейном.

Снятие брызговиков

Снимите

• натяжное устройство ремня и колесо шкива ремня привода вспомогательных агрегатов
• переднюю крышку распределительного механизма
• крышку распределительного вала
• верхнюю защитную панель с кронштейном крышки двигателя
• крышку ремня насоса.

Установка положения верхней мертвой точки (TDC)

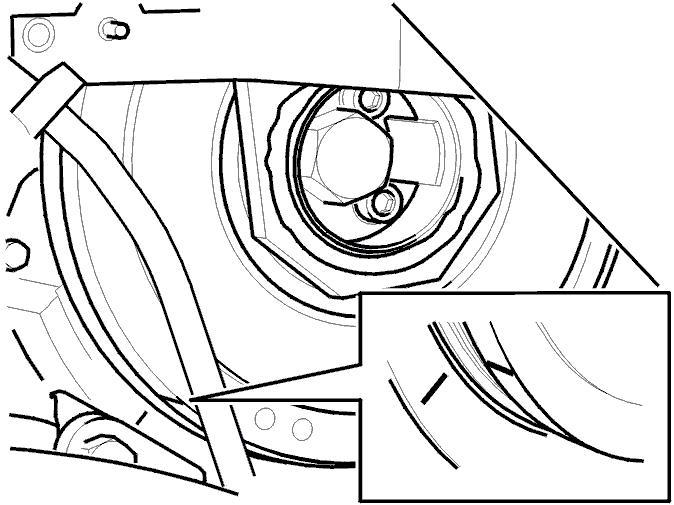

Поверните коленчатый вал в направлении вращения (по часовой стрелке) так, чтобы отметка верхней мертвой точки (TDC) снаружи демпфера вибрации совпадала с отметкой на пластине. Отметка находится на нижней левой стороне, как показано на иллюстрации.Используйте длинную насадку 27 мм 🔧 ERSATT AV 9995647 и храповик. Проверьте отметки на насосе для впрыска топлива и шкиве насоса. Если отметки не совпадают, проверните коленчатый вал еще на один оборот.

Выверните винт кронштейна вспомогательных агрегатов. Установите упор 🔧 MOTHÅLL (VEVAXEL) D5252T. Закрепите упор при помощи винта.

Блокировка насоса для впрыска топлива

Заблокируйте насос для впрыска топлива: Снимите центральную шайбу. Затяните винт. Затяните до 25 Н·м.

Снимите

• ремень насоса для впрыска топлива и катушку натяжения. Отметьте направление вращения ремня
• роликовое соединение
• трубу охлаждающей жидкости с обогревателями охлаждающей жидкости двигателя.

Снятие демпфера вибрации и шкива привода распределительного механизма - распределительный вал

Снимите

• центральный винт демпфера вибрации. Используйте 🔧 ERSATT AV 9995647
• 4 винта демпфера вибрации. Используйте инструмент 🔧 SEXKANTTAPP 6 X 160 INSPRUTNINGSPUMP.

Снимите упор 🔧 MOTHÅLL (VEVAXEL) D5252T

Снимите

• демпфер вибрации
• натяжное устройство ремня
• шкив привода распределительного механизма - распределительный вал при помощи упора🔧 MOTHÅLL (KAMAXEL/PUMPHJUL) D5252T

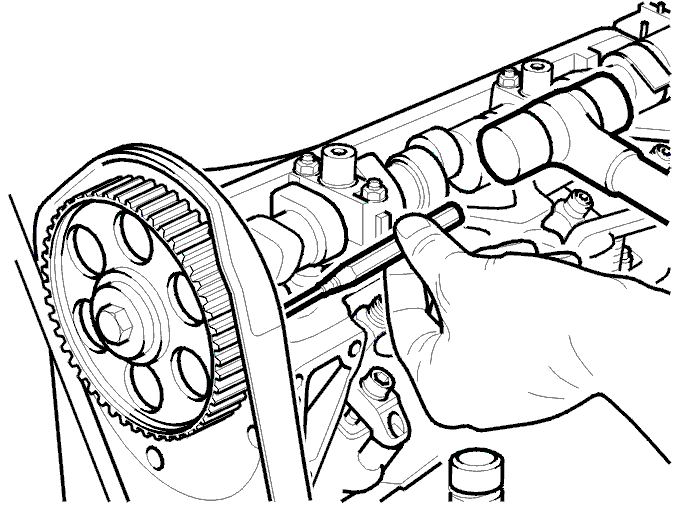

Ослабьте винт на половину оборота. Осторожно постучите керном по внутренней стороне шкива распределительного вала, пока он не ослабнет.

Снимите

• винт и шкив распределительного вала
• внутреннюю крышку ремня
• нижний брызговик у коленчатого вала
• шкив привода распределительного механизма на коленчатом вале
• шкив привода распределительного механизма и распределительный вал привода насоса для впрыска топлива, используйте упор🔧 MOTHÅLL (VEVAXEL) D5252T.

Примечание: Не поворачивайте распределительный вал.

Снятие компонентов со стороны насоса

Снимите

• генератор (GEN)
• кронштейн вспомогательных агрегатов
• датчик частоты вращения коленчатого вала
• крепления двигателя
• трубу охлаждающей жидкости
• щуп для измерения уровня и трубку
• возвратные шланги форсунок
• нагнетающий топливопровод распылителя форсунки. Используйте инструмент 🔧 TRYCKRÖRSNYCKEL 17 MM
• держатель
• прокладки
• разъем к распылителю форсунки у цилиндра 4
• форсунки. Отметьте форсунки каждого цилиндра

• Примечание: > Не очищайте кончик распылителя на инжекторных клапанах. Будьте очень осторожны с кончиками распылителей.

• вакуумный насос и толкатель.

Примечание: У вакуумного насоса есть свободный толкатель! Заметьте, в каком направлении он установлен.
- линию всасывания-/возврата от насоса для впрыска топлива. Закупорьте отверстия
- трубу охлаждающей жидкости и датчик температуры охлаждающей жидкости двигателя
- разъем насоса для впрыска топлива.

Снятие шкива привода распределительного механизма насоса для впрыска топлива

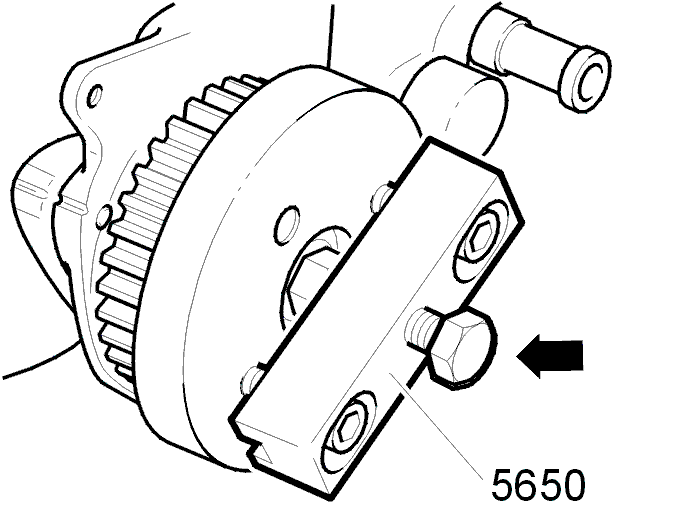

Ослабьте центральную гайку на шкиве привода распределительного механизма насоса для впрыска топлива. Используйте упор 🔧 MOTHÅLL (KAMAXEL/PUMPHJUL) D5252T.Установите съемник 🔧 AVDRAGARE (PUMPHJUL) D5252T. Вверните два винта в резьбовые отверстия на шкиве насоса для впрыска топлива.Снимите шкив с вала, слегка постукивая молотком по центральному болту съемника.Снимите шкив насоса для впрыска топлива.Обратите внимание на сегментную шпонку.

Снятие насоса для впрыска топлива

Выверните 3 винта. Выверните винт и гайку, крепящие насос.

Снимите

• насос для впрыска топлива
• кронштейн насоса для впрыска топлива
• свечи предпускового подогрева.
