Снятие и установка топливной магистрали (2)

Опорожнение топливной системы

Подсоедините адаптер🔧 ADAPTER (BRÄNSLETÖMMNING) P200,800,900 92-,X40к устройству для слива топлива🔧 PUMPKÄRRA,🔧 PUMP (BLYFRITT)и🔧 TANK(BLYFRI BENSIN).Подсоедините адаптер к клапану топливной магистрали в заблокированном положении (Рисунок 1, клапан закрыт).Начните извлекать жидкость.Разблокируйте адаптер (иллюстрация 2, клапан открыт).

Снимите крышку колпачка клапана у топливного фильтра.Подсоедините выпускной шланг🔧 ADAPTER (LUFTNING BRÄSLE) P200,800,900 92-,X40к клапану до топливного фильтра. Опорожнение системы занимает приблизительно 2 минуты.

Установка

Установите заново компоненты в обратном порядке.

Примечание: Не забудьте снова установить колпачки клапана.

Снятие

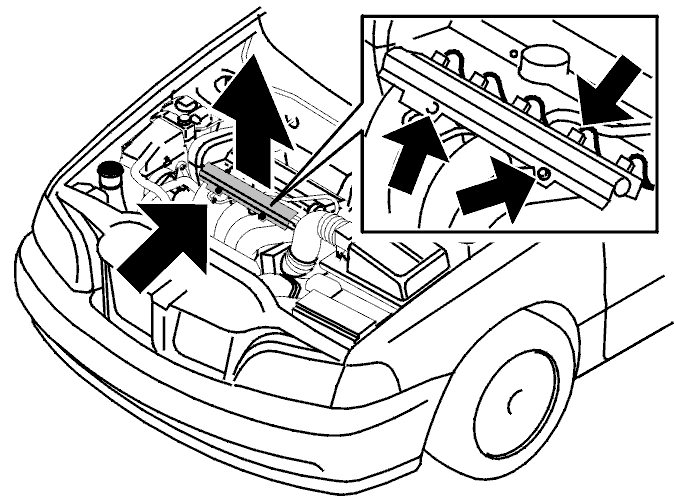

Снимите

• крышку над топливной магистралью,
• разъем на форсунки,
• два винта топливной магистрали.

Примечание: Подложите бумагу под трубу для сбора пролитого топлива при отделении топливной магистрали.

Осторожно отсоедините топливную магистраль от топливопровода. Будьте осторожны, не повредите топливопровод или топливную магистраль.Убедитесь, что уплотнение не повреждено.Используйте инструмент🔧 NYCKEL (DEMONTERING/BRÄNSLELEDNING) S40, V40.Снимите топливную магистраль с распределительного воздуховода.

При установке топливной магистрали

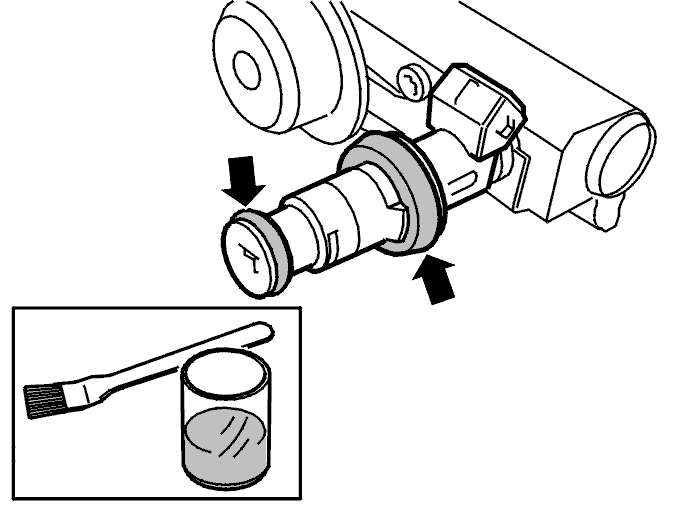

Убедитесь, что уплотнительные кольца не повреждены.Смажьте уплотнительные кольца, используя 116 15 80.Осторожнонадавите и вдавите топливную магистраль в распределительный воздуховод.

Подсоедините топливопровод

Смажьте топливопровод, начиная с буртика. Используйте смазку 116 15 80 или новое, чистое моторное масло.

Примечание: Не используйте синтетическое моторное масло.

Нажмите на топливопровод, чтобы он со щелчком встал на место.

Заключительные проверки

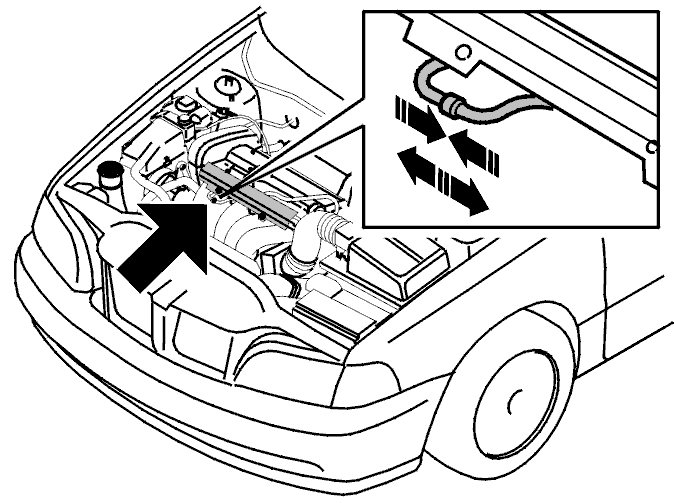

Проверьте люфт в соединении, потянув вперед и назад, как показано на иллюстрации.Зазор должен быть 1-2 мм.

Установите

• два новых винта (номер: 969 339-1) на топливную магистраль (момент затяжки10 Н·м),
• разъем на форсунки,
• крышку над топливной магистралью.

Заведите двигатель. Проверьте на наличие утечки топлива.
