Снятие и установка рулевой колонки

Подготовка

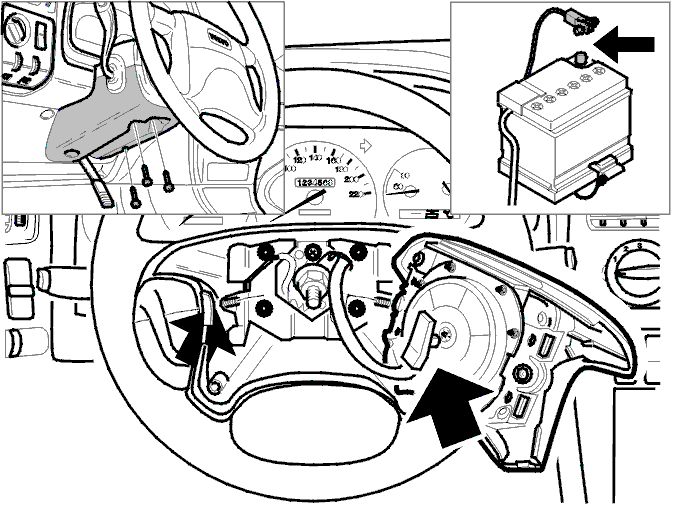

Отсоедините отрицательный провод аккумулятора.Верхняя и нижняя крышки рулевой колонки.Запишите код защиты от кражи магнитолы.Приборная панель.

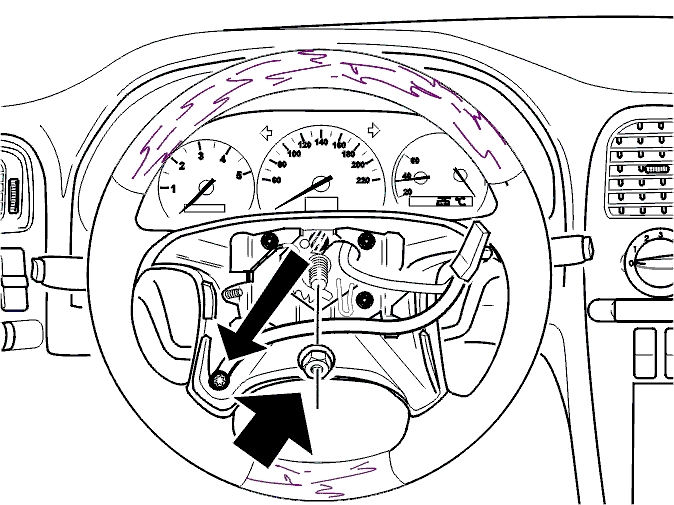

Снятие модуля рулевого колеса

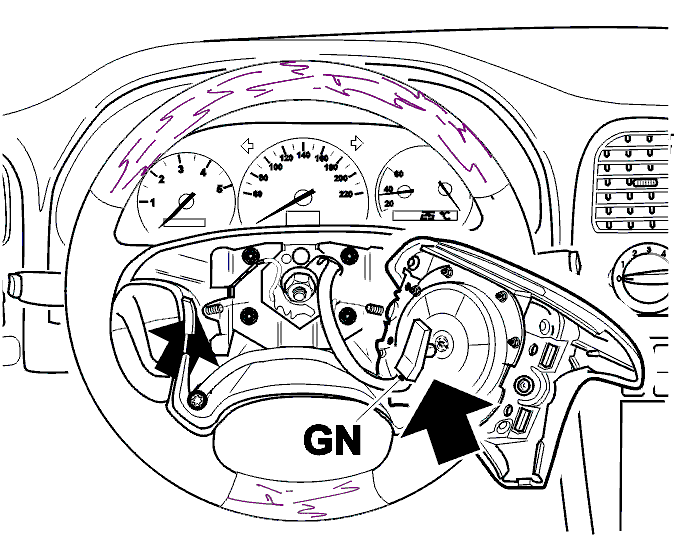

Ослабьте два винта Torx 30 на обратной стороне рулевого колеса.Поверните рулевое колесо на 90° в одну сторону, а затем в другую, чтобы получить доступ к винтам.Отсоедините разъем. Снимите надувную подушку безопасности.Снимите модуль рулевого колеса (2х винта Тorx 30).Осторожно отсоедините зеленый разъем.Всегда помещайте модуль рулевого колеса обратной (металлической стороной) вниз в хорошо защищенное место.

Снятие рулевого колеса

Задействуйте замок рулевого колеса, когда колеса направлены прямо вперед.Заблокируйте рулевое колесо.Слегка ослабьте гайку в центре рулевого колеса.Разблокируйте рулевое колесо. Поверните рулевое колесо в горизонтальное положение.Выверните стопорный винт (расположенный в пластмассовой полосе) из установочного отверстия в рулевом колесе. Поверните рулевое колесо в положение блокировки. Заблокируйте контактную катушку при помощи стопорного винта.Осторожно снимите центральную гайку и снимите рулевое колесо, поворачивая, вытягивая и поднимая его.

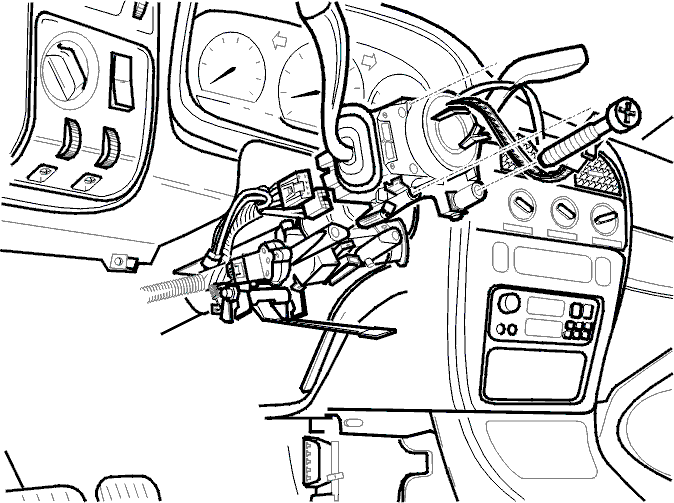

Снятие рулевой колонки, кронштейна и выключателя

Выверните три винта.Отсоедините жгут проводов и отсоедините разъем выключателя стеклоочистителя ветрового стекла и модуля рулевого колеса.Снимите держатели и выключатели.Отсоедините разъем от освещения замка рулевого управления и выключателя фонаря указателя поворота.

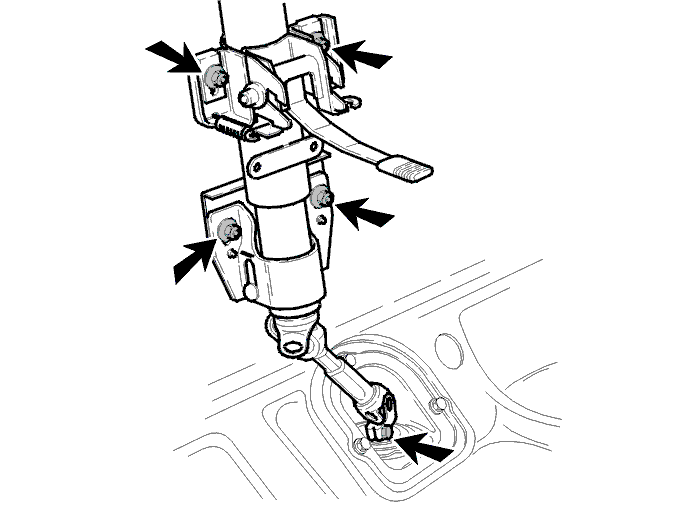

Снятие узла рулевой колонки

Снимите:

• винт с вала ведущей шестерни и шарнира вала рулевого колеса
• четыре винта крепления с рулевой колонки
• снимите рулевую колонку с вала ведущей шестерни.

Снятие замка рулевого колеса

Высверлите отверстия в обоих болтах.Выверните защитные болты. Используйте специальный инструмент 🔧 SKRUVUTDRAGARSATS 6-12 MM или осторожно выбейте болты.

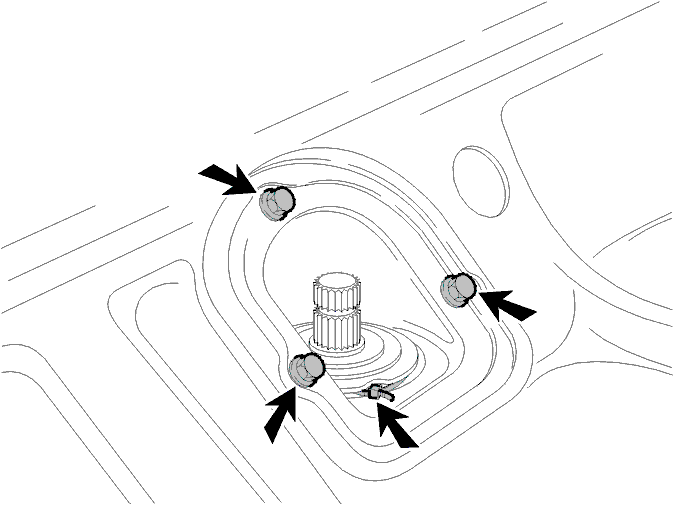

Снятие промежуточной пластины рулевой колонки

Отрежьте ленточный хомут.Выверните три винта. Снимите промежуточную пластину.Снимите ковровое покрытие пола, если необходимо.

Установка промежуточной пластины рулевой колонки

Установите:

• промежуточную пластину. Затяните до 10 Н·м
• новый ленточный хомут.

Установите заново ковровое покрытие.

Установка замка рулевого колеса

• Установите замок рулевого колеса и подшипник в рулевую колонку
• Затягивайте два новых защитных болта до тех пор, пока замок рулевого колеса не будет правильно расположен
• Убедитесь, что все работает правильно
• Теперь затяните болты так, чтобы головки сломались.

Установка узла рулевой колонки

Вдавите рулевую колонку на вал ведущей шестерни.Проверьте установку.Убедитесь, что винт находится в правильном положении.Установите винт. Затяните до 17 Н·м.

Примечание: Убедитесь, что винт находится в правильном положении.

Расположите рулевую колонку. Установите четыре винта крепления. Затяните до 25 Н·м.Убедитесь, что рулевое колесо можно поднять и опустить.

Установка компонентов рулевой колонки

Установите:

• разъем выключателя фонарей указателей поворота
• крепление и выключатель. Затяните до 6 Н·м
• установите жгут проводов. Подсоедините разъемы
• верхнюю крышку рулевой колонки. Убедитесь, что выступы расположены правильно
• нижнюю крышку рулевой колонки. Затяните до 6 Н·м.

Рулевое колесо, установка

Выровняйте колеса автомобиля так, чтобы они были направлены прямо вперед. Заблокируйте замок рулевого колеса.Установите новое рулевое колесо в горизонтальное положение.Установите центральную гайку. Затяните гайку пальцами.Выверните стопорный винт. Закрепите стопорный винт в отверстии для хранения в рулевом колесе.Заблокируйте рулевое колесо. Затяните центральную гайку. Затяните до 43 Н·м.

Установка модуля рулевого колеса

Подсоедините разъем к модулю рулевого колеса. Расположите модуль в рулевом колесе.Поверните рулевое колесо на 90° в одну сторону, а затем в другую, чтобы получить доступ к винтам Torx 30. Затяните до 10 Н·м.Установите приборную панель.Установите верхнюю и нижнюю крышки рулевого колеса.Поверните выключатель зажигания в положение II.Подсоедините отрицательный провод аккумулятора.Снова введите код защиты от кражи магнитолы, если применимо.Настройте часы автомобиля на точное время.Убедитесь, что звуковой сигнал работает.

Примечание: Считайте коды неисправности в системе SRS (Дополнительная система удерживания).
