Снятие и установка поворотного кулака

Снятие поворотного кулака

Снимите

• колесо
• тягу стержня стабилизатора поперечных колебаний с пружинной стойки. Используйте нерегулируемый гаечный ключ в качестве упора
• датчик ABS. Подвесьте датчик на проволоке
• кабель датчика системы ABS с пружинной стойки

• суппорт тормоза и крепежные винты ограничителя
• ограничитель. Подвесьте суппорт на проволоке.

• винт приводного вала. Используйте отвертку в качестве упора на тормозном диске
• направляющий штифт, удерживающий тормозной диск
• тормозной диск.

• концы поперечной рулевой тяги с рулевой сошки. Используйте съемник 🔧 AVDRAGARE (KULLEDER) 740,760.

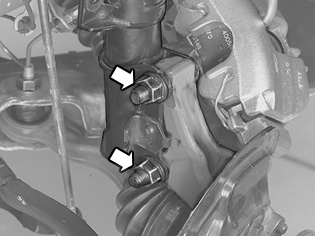

• оба винта, крепящие пружинную стойку в поворотном кулаке.

Отожмите поворотный кулак.Выньте приводной вал и наклоните его в сторону. Подвесьте приводной вал на крюке 🔧 AVLASTNINGSKROK (FJÄDERBEN).

Примечание: Будьте осторожны, не повредите чехол приводного вала.

• гайку на шаровом шарнире. Используйте гаечный ключ Torx в качестве упора
• поворотный кулак.

Поднимите автомобиль.

Ослабьте конец приводного вала в ступице, вбивая приводной вал в ступицу приблизительно на 10-15 мм. Используйте резиновую или медную киянку.

Установка поворотного кулака

Установите

• поворотный кулак на продольный рычаг
• новую гайку на шаровой шарнир. Затяните до 80 Н·м Используйте гаечный ключ Torx в качестве упора.

Примечание: Убедитесь, что сопрягаемые поверхности шарового шарнира и передаточного рычага - чистые.

Очистите шлицы на приводном валу.Поверните вовнутрь поворотный кулак и установите приводной вал в ступицу.Установите и завинтите пальцами винт приводного вала. Смажьте винт.

Установите

• оба винта, крепящие пружинную стойку в поворотном кулаке. Используйте новые винты и гайки. Затяните до 105 Н·мс последующей дозатяжкой на 90°. Используйте угломер 🔧 VINKELMÄTARE
• тягу стержня стабилизатора поперечных колебаний к пружинной стойке. Используйте новую гайку. Затяните до 50 Н·м
• кабель датчика системы ABS
• датчик системы ABS на поворотный кулак. Затяните датчик системы ABS до 10 Н·м

Примечание: Убедитесь, что место установки датчика в поворотном кулаке абсолютно чистое. Очистите датчик системы ABS мягкой щеткой.

• наконечник поперечной рулевой тяги на поворотный кулак. Используйте новую гайку. Затяните до 70 Н·м

• тормозной диск. Затяните установочный штифт тормозного диска до 8 Н·м.

Примечание: Убедитесь в чистоте сопрягаемых поверхностей тормозного диска и ступицы обода колеса.

Затяните винт приводного вала до 50 Н·м. Используйте отвертку в качестве упора на тормозном диске.

• суппорт тормоза и ограничитель. Используйте новые винты. Затяните до 100 Н·м
• колесо согласно Установка колес.
