Снятие и установка компонентов в корпус сцепления

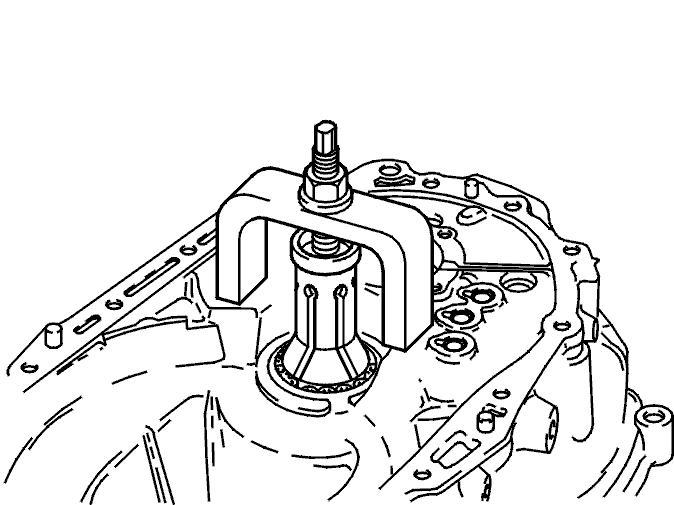

Снятие подшипников вторичного вала

Установите съемник 🔧 UTDRAGARE (M5M42 S/V40) в подшипник. Расположите крепление.Выньте подшипник из корпуса.

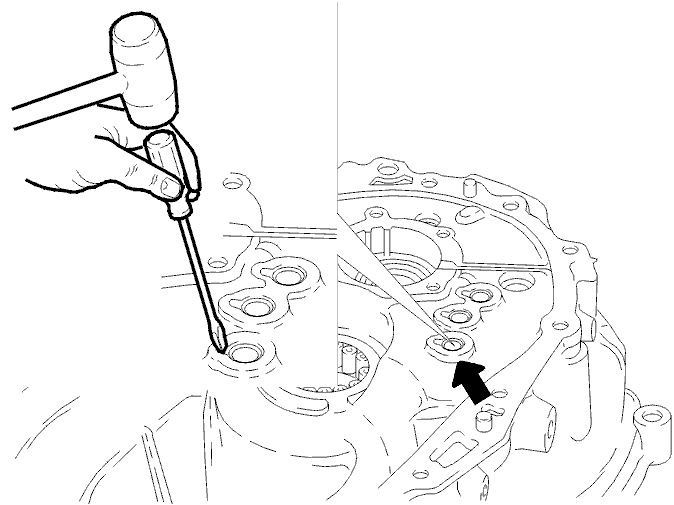

Снятие подшипников вала (если изношены)

Снимите подшипник, сжав его. Вставьте отвертку через канавку.Снимите подшипник.

Примечание: У этого вала больший люфт, чем у других, поэтому, если перепутаны разные валы, это может привести к чрезмерному износу.

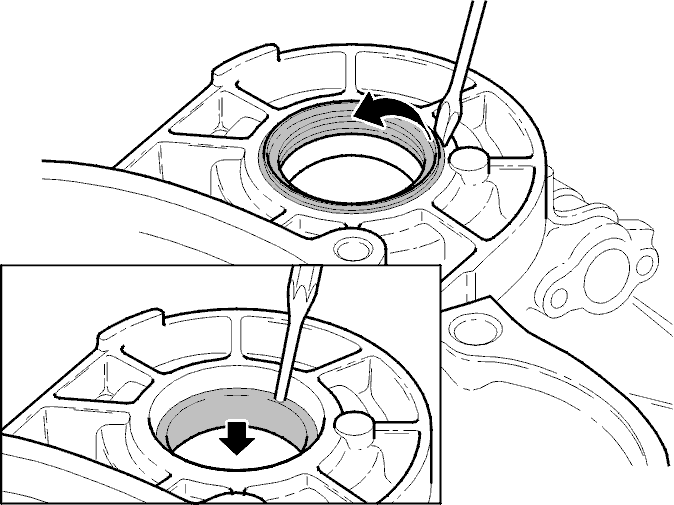

Снятие уплотнительного кольца первичного вала

Снимите уплотнительное кольцо с корпуса. Используйте отвертку или специальный инструмент 🔧 UTDRAGARE (TÄTNING-PINJONG,KAM-VEVAXEL)B200-6304.

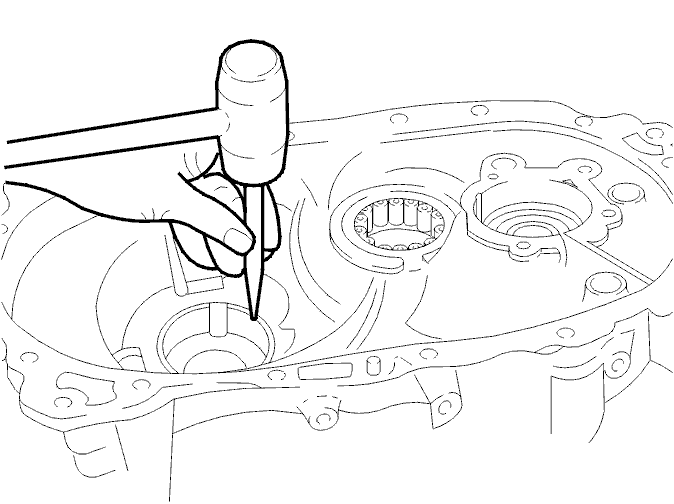

Снятие прокладки приводного вала и крышки подшипника

Снимите:

• прокладку приводного вала при помощи отвертки
• крышку подшипника.

Примечание: Не повредите поверхность крепления в корпусе.

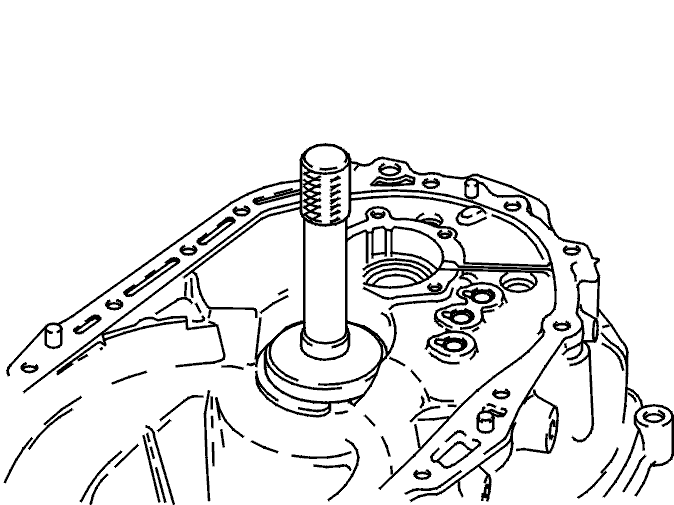

Установка подшипника вторичного вала

Примечание: Установите подшипник, убедившись, что виден номер.

Очистите сопрягаемые поверхности.Нанесите монтажную пасту (номер 116 1006-0) на сопрягаемую поверхность.Полностью ввинтите подшипник в корпус.Установите специальный инструмент 🔧 DORN (M5M42 S/V40) на подшипник. Ввинтите при помощи специального инструмента 🔧 STANDARDSKAFT.

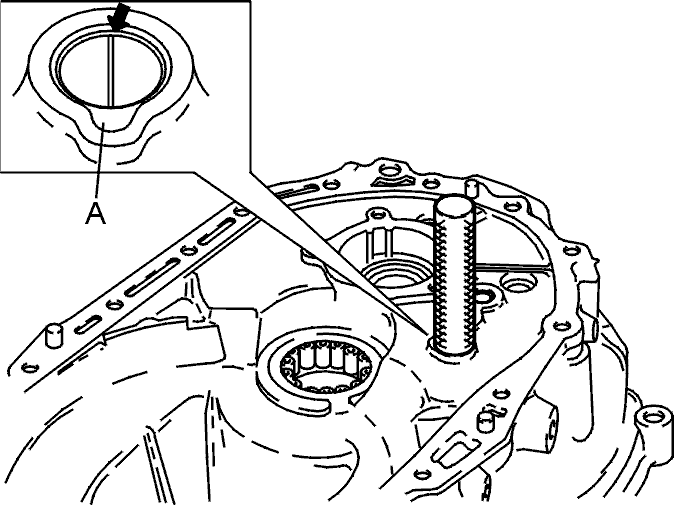

Установка подшипников вала

Установите подшипник на специальный инструмент 🔧 DORN (M5M42 S/V40).Установите подшипник разделенным концом так, чтобы разделение не было на одной линии с канавкой (А).Вдавите подшипник.

Примечание: Отградуируйте край верхней части после установки подшипника.

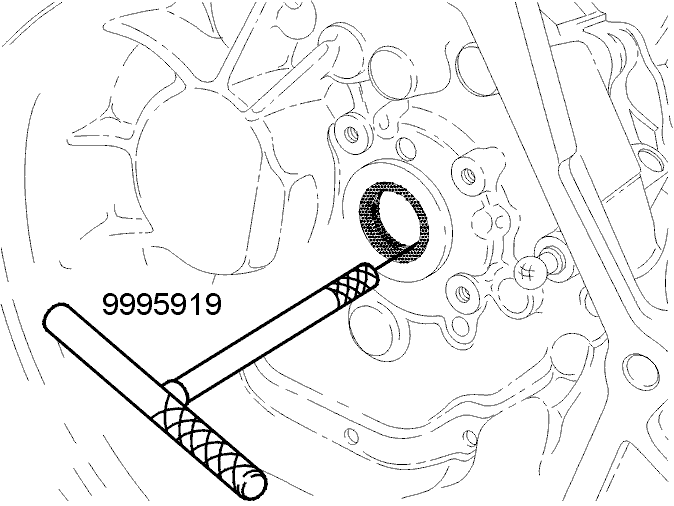

Установка крышек подшипника

Установите крышку подшипника. Полностью навинтите крышку подшипника.
