Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | B6284T | 1999–2001 |
| S80 (-06) | B6294S | 2000, 2001 |
| S80 (-06) | B6294S2 | 2002–2006 |
| S80 (-06) | B6294T | 2002–2006 |
| S80 (-06) | B6304S3 | 1999 |
| XC90 | B6294T | 2003–2006 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Поэтому могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

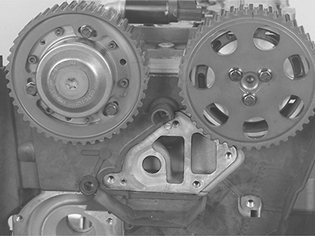

Снятие блока переменной синхронизации клапанов распределительного вала / шкива ремня распределительного механизма
Распределительные валы с переменной синхронизацией клапанов
Установите инструмент 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254 на задней стороне распределительных валов.Снимите заглушку на передней кромке блока переменной синхронизации клапанов (Tx 55).Снимите центральный винт с блока переменной синхронизации клапанов (Tx 55).Осторожно вытяните шкив распределительного вала с блоком переменной синхронизации клапанов.
Распределительные валы без переменной синхронизации клапанов
Выверните винты.Стяните шкив распределительного вала.Снимите инструмент 999 5452.Снимите внутреннюю крышку распределительного механизма.
Осторожно: Распределительные валы не должны поворачиваться, когда ремень распределительного механизма снят.
Снятие крышки распределительного вала

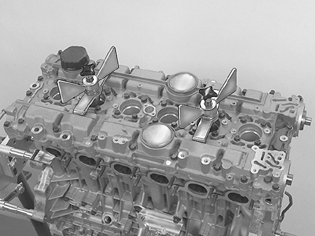

Снимите клапан управления с блока переменной синхронизации клапанов.Снимите свечи зажигания с цилиндров 2 и 5.Установите 2 инструмента . Оставьте зазор в 2-3 мм до крышки распределительного вала. Убедитесь в том, что винт в отверстии для свечи зажигания затянут насколько возможно.Снимите все винты, крепящие крышку распределительного вала к головке цилиндров.

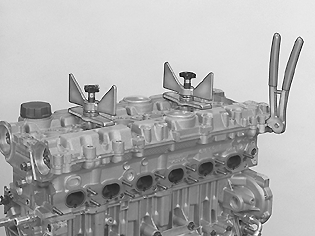

Снимите
- крышку распределительного вала при помощи плоскогубцев 🔧 TÅNG (LOSSTAGNING VENTIL/KAMAXELKÅPA) B4184-B6304 на стопорных выступах.Начните с цилиндра 1 и продвигайтесь поочередно назад
- гайки-барашки примерно на 2 оборота.Повторите процедуру с применением плоскогубцев.
Снимите
- инструмент 999 5454
- уплотнения распределительного вала с передней и задней кромок
- крышку распределительного вала
- распределительные валы. Одновременно ослабьте и поднимите.
Примечание: Будьте осторожны, не повредите упорные шайбы.

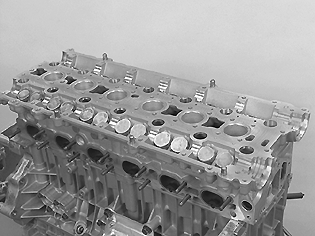

Снятие головки цилиндров
Снимите трубчатые винты вентиляции картера с обогревом охлаждающей жидкостью на задней кромке головки цилиндров (относится только к B6284T).Ослабьте винтовое соединение головки цилиндров. Начинайте со сторон и продвигайтесь поочередно к центру.Выньте головку цилиндров.
Примечание: Старайтесь не повредить сопрягаемые поверхности.
