Снятие головки цилиндров (B4204T10, B4204T11, B4204T12)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

• уплотнение распределительного вала Уплотнение распределительного вала
• топливную магистраль Топливная магистраль
• турбонагнетатель Турбонагнетатель Турбонагнетатель
• насос охлаждающей жидкости Насос для охлаждающей жидкости, двигатель
• Маслоуловитель Маслоуловитель

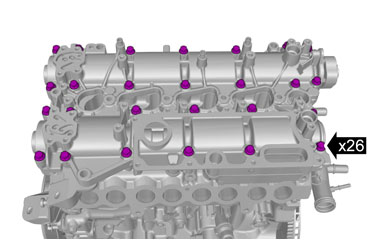

Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

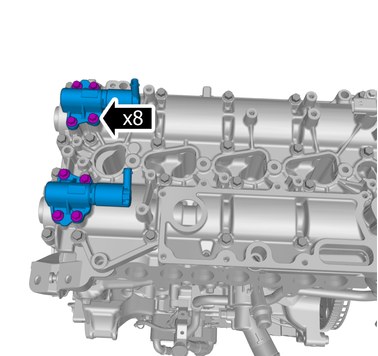

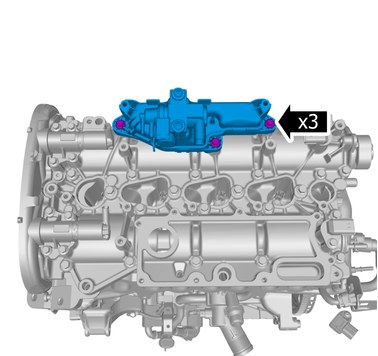

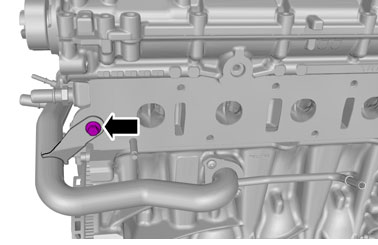

Выверните винт.🔩 Момент затяжки: 10 Н·м

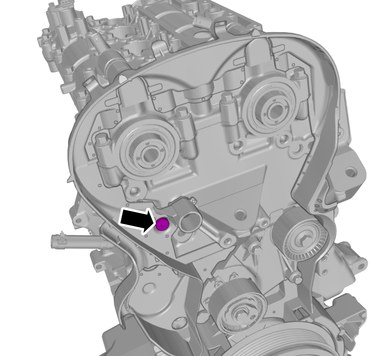

Выверните винт.🔩 Момент затяжки: 10 Н·мСложите отмеченные детали.

Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Выверните винты.Освобождайте каждый винт на два витка за один раз, пока не будут сняты все винты.

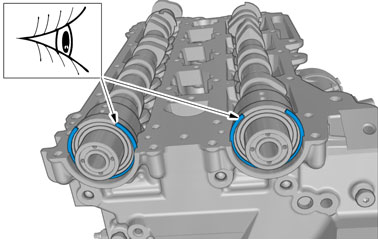

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

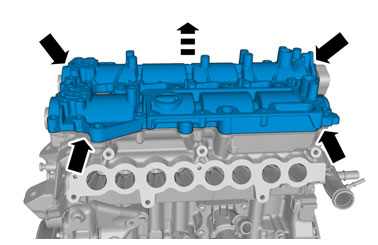

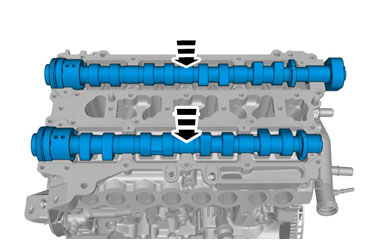

Удалите отмеченные детали.

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Примечание: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

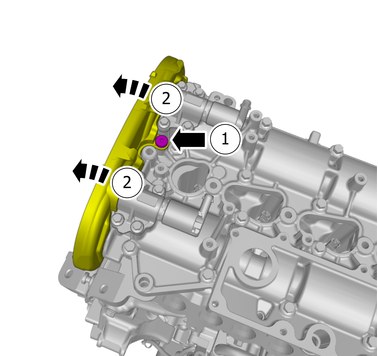

Выверните винт.🔩 Момент затяжки: 10 Н·м

Примечание: Убедитесь в том, что последовательность действий является правильной.

Выверните винты.

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

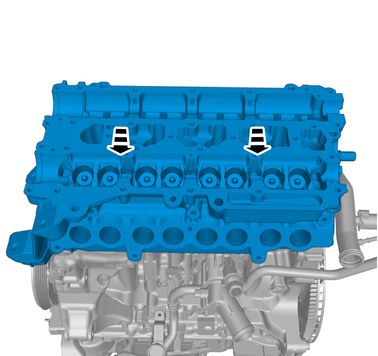

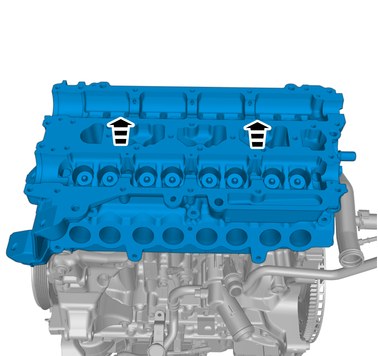

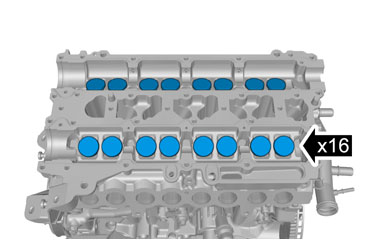

Удалите отмеченные детали.

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

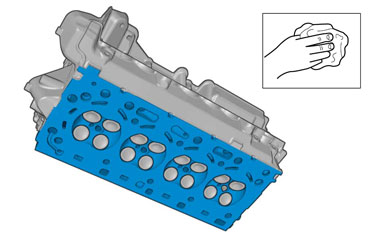

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Изопропанол

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

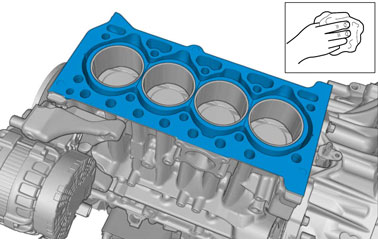

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Изопропанол

Установите на место выделенную деталь.

Примечание: Убедитесь в том, что последовательность действий является правильной.

Примечание: Убедитесь в том, что используются новые компоненты.

Затяните винты.

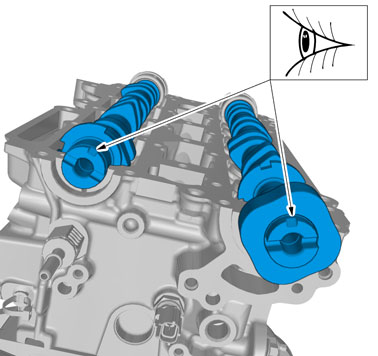

Примечание: Убедитесь в том, что компонент установлен согласно маркировкам, нанесенным при снятии.

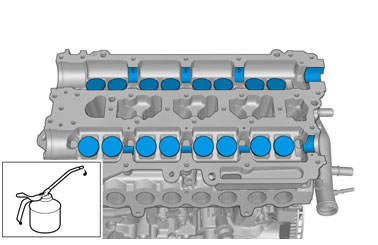

Моторное масло

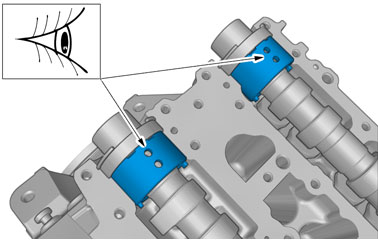

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

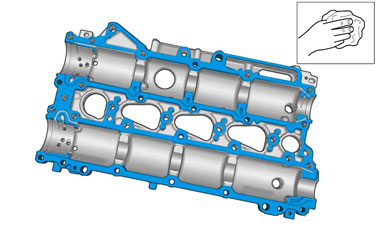

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Изопропанол

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.

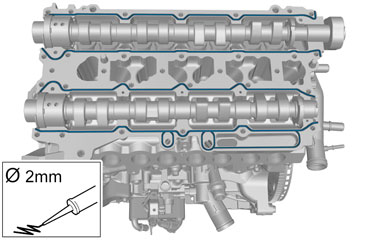

Прокладочный герметик арт. 1161771

Осторожно: Применяйте равномерное давление по всему компоненту.

Примечание: Убедитесь в том, что последовательность действий является правильной.

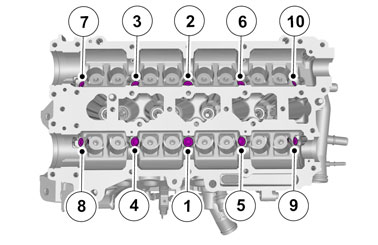

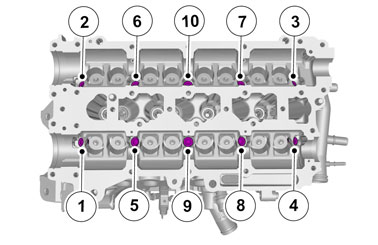

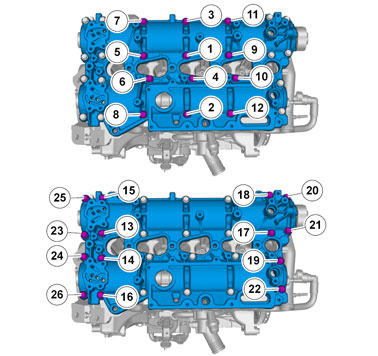

Затяните винты.🔩 Момент затяжки: 17 Н·м

Установите в обратном порядке.
